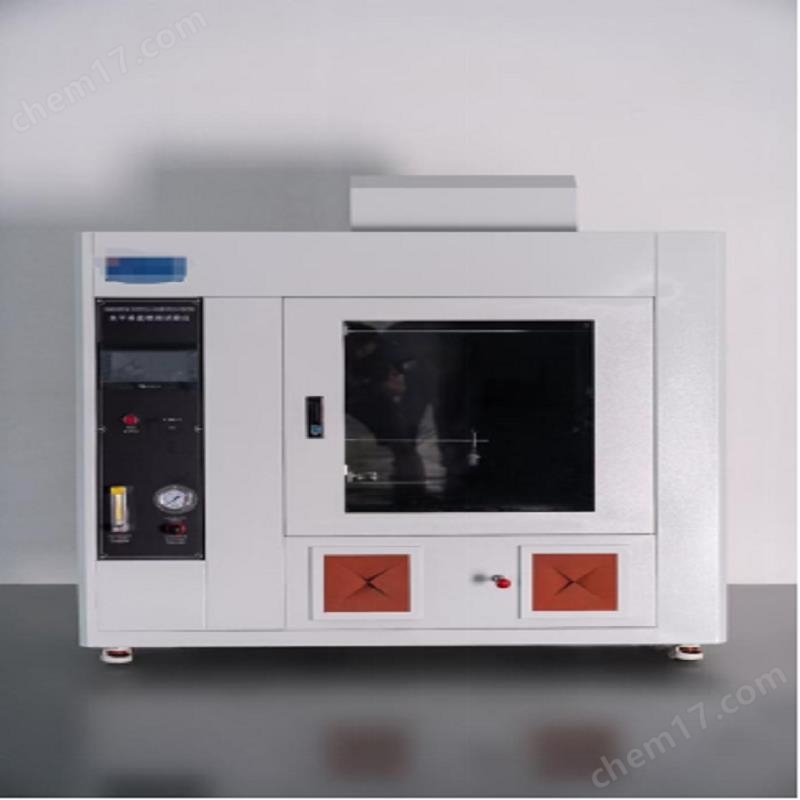

CZF-C GB1210水平垂直燃燒儀

GB1210水平垂直燃燒儀水平垂直法阻燃性能測定儀是由北京北廣精儀儀器設備有限公司（北京生產儀器設備廠家）按照國標GB1210-92 （符合：GB/T2408-1996、GB5455-85、GB2408-80、GB4609-84）精密生產，儀器質量好，價格比經銷商便宜很多，無可挑剔。產品名稱有：水平垂直法阻燃性能測定儀，水平垂直燃燒測試儀，塑料水平垂直燃燒性能試驗儀，水平垂直燃燒性能試驗儀一、本儀器技術指標：1、生燈施加火焰時間有10s、12s、30s可選擇，精度±0.2s，倒記時，撤退報警提醒。2、本生燈內徑：9.5mm±0.3mm3、本生燈可在0-450范圍內傾斜4、本生燈藍色火焰高度：15mm-45mm可任意調節，配有火焰高度標尺
5、試樣夾zui大夾指厚度：≤13mm6、試樣夾垂直方向調整距離：≤100mm    7、試樣夾水平方向調整距離：≤70mm8、水平試樣夾可900收放9、可燃?xì)庠矗杭淄?、天然氣、液化石油氣、煤?GB1210水平垂直燃燒儀二、塑料試樣指標：1、 電子點火，點火距試樣距離：150mm，藍色火焰高度：20mm±2mm；2、 燃燒試驗空間大于0.5立方米；3、 燃燒器自動定時定位；4、 施焰時間：0～99.99秒任意設置；5、 有焰燃燒，無焰燃燒時間均自動記錄，數碼顯示；6、 火焰高度可調整，并可配置火焰溫度測量裝置；7、 配有可燃?xì)怏w泄露報警裝置；8、 試樣尺寸：長125mm±5mm；寬13.0mm±0.3mm；厚3.0mm±0.2mm；三：技術標準：本試驗儀適用于檢驗和評定塑料材料的燃燒特性，是根據IEC60695-11-4、IEC60695-11-10、IEC60695-11-3,IEC60695-11-20、IEC60695-11-2。美國 UL94 標準《設備和器具部件用塑料材料的可燃性試驗》中規定的有關條款。采用積分式進氣點火系統，燃燒延時僅0.1秒，確保氣體的充分燃燒時間；黑色背景，多功能火焰量規，火焰調節工作變得簡單；箱體全不銹鋼，觀察窗口大；進口高精度數顯儀表，外形美觀；集多項國內外同類產品的優點，性能穩定，操作方便。四、本儀器主要用途：水平垂直燃燒試驗儀主要針對 HB&V級（50W）和 5V級（500W）材料的可燃性進行定級評定。適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件和輔件等電工電子產品及其組件部件的研究、生產和質檢部門，也適用于絕緣材料、工程塑料或其它固體可燃材料行業?？晒┧芰瞎I(yè)、檢驗部門和科研單位使用。水平垂直燃燒試驗儀是根據IEC60695、GB5169等標準的相關條款要求而設計制造的,模擬電工電子產品周?chē)l(fā)生著火時早期階段火焰的影響，以便通過模擬技術評定著火危險程度，主要用于對塑料及其他非金屬材料部件樣品、固體材料和按ISO845的方法測定時視在密度不小于250kg/m'的泡沫塑料的相對燃燒特性進行水平、垂直可燃性試驗。水平垂直燃燒試驗利用標準規定尺寸的本生燈和特定燃?xì)庠?（ 甲烷或丙烷 ） ，按一定的火焰高度和一定的施焰角度對呈水平或垂直狀態的試品定時施燃，根據點燃、灼熱燃燒的持續時間和燃燒長度等來評定其可燃性及著火危險性。 五、本儀器工作原理：將長方形條狀試樣的一端固定在水平或垂直夾具上，其另一端暴露于規定的試驗火焰中。通過測量線性燃燒速率，評價試樣的水平燃燒行為；通過測量其余焰和余輝時間、燃燒的范圍和燃燒顆粒滴落情況，評價試樣的垂直燃燒性能。六、只要術語：1、余焰：引燃源移去后，在規定條件下材料的持續火焰。2、余焰時間：余焰持續的時間。3、余輝：在火焰終止后，或者沒有產生火焰時，移去引燃源后，在規定的試驗條件下，材料的持續輝光。4、余輝時間：余輝持續的時間。關于本儀器的附加介紹：什么是垂直燃燒法？（水平燃燒法）定義：以一端被夾持的規定尺寸和形狀的棒狀試樣處于水平位置且自由端暴露在規定氣體火焰上的方式測定試樣線性燃燒速率的試驗方法。應用學科：材料科學技術（一級學科）；高分子材料（二級學科）；高分子材料性能及其測試方法（二級學科）注：北京北廣精儀儀器設備有限公司其他自主生產熱銷產品：（橡膠塑料系列）電壓擊穿試驗儀（GB1408），介電常數介質損耗測試儀（GB1409）,體積表面電阻率測試儀（GB1410），微機電子萬能試驗機，維卡軟化點溫度測定儀，耐電弧試驗儀，漏電起痕試驗儀，水平垂直燃燒儀，塑料滑動摩擦磨損試驗機，熔融指數儀（熔體流動速率測定儀），塑料球壓痕硬度測試儀，低溫脆性測定儀。

水平垂直燃燒試驗儀是用于評估塑料、橡膠、紡織品等非金屬材料阻燃性能的專業設備，通過模擬標準火焰條件測定燃燒速率、余焰時間等參數，廣泛應用于電子電器、汽車內飾等行業的質量檢測。

以下是核心要點：

一、設備功能與標準

測試模式

支持水平（HB級）和垂直（V-0/V-1/V-2級）兩種燃燒方式，可調節火焰角度（0°、20°、45°）。

符合UL94、GB/T 2408、IEC 60695等國際標準，滿足不同材料等級評定需求。

核心組件

本生燈：噴管內徑9.5±0.3mm，火焰高度20±2mm至175±1mm可調。

控制系統：PLC+觸摸屏操作，自動記錄施焰時間（0999.9s）、余焰/余灼時間。

二、操作流程

試樣準備

標準試樣尺寸通常為125mm×13mm×3mm，需預處理（23℃±2℃、50%濕度下放置48小時）。

測試步驟

固定試樣于支架，調節火焰高度至20mm（水平）或125mm（垂直）。

施焰10秒后撤離，自動記錄余焰時間及燃燒長度。

三、技術參數

項目 參數要求 標準依據

箱體容積 ≥0.5m3（內壁黑色，亮度<20lx） IEC 60695-11-4

燃?xì)忸?lèi)型 甲烷（純度≥98%）或丙烷 UL94

火焰溫度 100℃→700℃需54±2秒 GB/T 5169

四、應用場景

電子電器：評估絕緣材料（如灌封膠）的阻燃等級。

汽車材料：測試內飾件燃燒性能以滿足車規標準。

五、注意事項?

測試需在通風櫥內進行，防止燃?xì)庑孤?/span>

定期校準火焰溫度（使用K型熱電偶）及流量計。

水平垂直燃燒試驗儀的操作與維護指南，綜合標準規范及設備廠商建議整理：

一、標準操作流程

設備安裝與調試

連接燃?xì)猓淄?丙烷）管路并檢漏，調節減壓閥至0.10.2MPa。

安裝排煙管（直徑100mm）至室外，確保廢氣排放通暢。

試樣準備

尺寸通常為125mm×13mm×3mm，需在23℃±2℃、50%濕度下預處理48小時。

水平試驗時試樣水平夾持，垂直試驗需調整夾具至90°或45°（有滴落物時）。

火焰校準

使用20mm火焰標尺校準本生燈，火焰高度誤差需≤1mm（水平試驗）或125mm（垂直試驗）。

測試執行

選擇模式（水平/垂直），設置施焰時間（如10秒），啟動后自動記錄余焰/余灼時間。

垂直試驗需重復兩次燃燒，儀器自動完成冷卻與二次點火。

二、關鍵維護措施

日常維護

清潔：試驗后清理燃燒箱內炭化殘留，避免堵塞氣流。

燃?xì)鈾z查：每日用肥皂水檢測管路密封性，定期更換過濾器。

周期性維護

噴嘴清理：每周用通針疏通燃燒器，防止積碳影響火焰穩定性。

傳感器校準：每月校驗熱電偶溫度及計時器精度（誤差±1%）。

長期停用保養

排空燃?xì)夤艿?，斷電后覆蓋防塵罩，金屬部件涂抹防銹油。

三、安全注意事項

測試時禁止打開箱門，需配備急停按鈕和漏電保護裝置。

燃?xì)饧兌取?8%，雜質可能導致火焰異?；蛟O(shè)備損壞。

通過規范操作與定期維護，可確保測試數據準確性并延長設備壽命。

水平垂直燃燒試驗儀的清潔與維護規范，綜合標準操作指南及廠商建議整理：

一、日常清潔流程

燃燒箱清理

每次試驗后立即清除箱內炭化殘留物，避免堵塞排煙管道。

使用軟毛刷清理金屬絲網及夾具，禁用尖銳工具刮擦不銹鋼內壁。

燃?xì)庀到y(tǒng)維護

每周用通針疏通本生燈噴嘴，防止積碳影響火焰穩定性。

檢查燃?xì)夤苈访芊庑裕ǚ试硭畽z測），定期更換過濾器（建議每3個月）。

二、周期性維護

關鍵部件校準

每月校驗火焰高度量規（誤差≤1mm）及計時器精度（±0.1秒）。

每季度檢查熱電偶溫度傳感器，確保100℃→700℃升溫時間為54±2秒。

潤滑與防銹

導軌及電動滑塊每半年涂抹高溫潤滑脂，金屬裸露部位噴涂防銹油。

三、長期停用保養

排空燃?xì)夤艿罋堄鄽怏w，斷電后覆蓋防塵罩。

箱體內放置干燥劑，濕度控制在20%以下。

四、安全注意事項

清潔時需關閉電源及燃?xì)忾y門，佩戴護目鏡和防塵口罩。

排煙系統需定期檢查（建議每半年），確保換氣量≥20次/小時。

通過規范維護可延長設備壽命并保證測試數據準確性。

如果可能，試驗樣品應是一個完整的威品。試驗樣品的選擇應確保試驗條件與正常使用中存在的

條件無顯著的差異，如形狀、通風、熱應力影響以及試驗樣品可能出我的火始或燃燒顆粒或灼熱顆粒落到試驗樣品附近的影響

如果試驗不能在完整的或品上進行，或除非有關現范另有規定，則可采用下列方法之一; a） 在需要檢驗的部件中切下一塊;

b） 在完整的成品上開一小孔使其與灼熱絲接觸; e） 從完整的成品中取出需要檢驗的部件，進行單獨試驗。

在有關規范中應規定哪部分可以取出，以便提觸到均熱絲。孔太小可能會因周?chē)矬w的起卷、灼熱絲溫度的降低，或氧氣的利用率受到商影響試驗結果，下幾太大則會比靠態得到更多的氧，也會影響試驗結果

在試驗期間，如果裝有人食樣品護e備的任-部分因效姓的熱起燃，從再影響試驗樣品受熱條件時，這樣的試驗應是人L"
