SWP系列智能渦街流量計

一、SWP系列智能渦街流量計產品概述

1. SWP-TU系列渦街流量計應用場合：SWP-TU系列渦街流量計可以測量以下流體的體積流量：液體/氣體；適用于以下應用場合：能源工業、水工業、石化行業和食品工業。

2. SWP-TU系列渦街流量計測量系統：●       SWP-TU系列轉換器；●壓電傳感器--高性能的電子部件具有較強的互換性，可與任意一個傳感器組裝。

3. 工作原理：SWP-TU渦街流量計以卡曼渦街理論為基礎。在流體中設置旋渦發生體（阻流體），從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡曼渦街，如圖1所示。旋渦列在旋渦發生體下游非對稱地排列。其旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎面寬度為d，根據卡曼渦街原理，有如下關系式：

f = St×V / d　　　　　　　　

式中　  f ------ 渦街發生頻率，（Hz）；

V------ 旋渦發生體兩側平均流速，(m/s)；

　　　　                 St------ 斯特勞哈爾數；（常數）

交替產生的漩渦數通過壓電元件檢測出頻率f，經電子線路檢測后送儀表單片機進行運算處理并顯示。

二、技術指標

1. 儀表的外形和尺寸

SWP-TU（夾持式）渦街流量計

2. 傳感器和變送器的技術數據

SWP-TU（夾持式）渦街流量計傳感器數據

公稱通徑　　　　DN25，40，50，80，100，    傳感器密封圈　　石墨

150，200                                   安裝附件材料：

壓力等級　　　　PN2.5Mpa                   定位法蘭　　　　A3表面鍍鋅

過程溫度　　　　普通型-40 ~ +160℃         螺栓　　　　　　A3表面鍍鋅

高溫型-40 ~ +280℃                         螺母　　　　　　A3表面鍍鋅

表體材料　　　　1Cr18Ni9Ti                 墊圈　　　　　　A3表面鍍鋅

傳感器材料　　　1Cr18Ni9Ti                 密封墊圈　　　　石棉橡膠板

SWP-TU系列渦街流量計轉換器數據

轉換器外殼材料　鑄鋁表面噴塑

外殼保護等級　　IP65

環境溫度　　　　-20℃~+55℃

抗震性　　　　　1g

供電電壓　　　　帶現場顯示，無輸出，3.6V鋰電池供電

                帶現場顯示，二線制24VDC供電

帶現場顯示，脈沖輸出，24VDC供電

帶現場顯示，脈沖輸出和電流輸出4~20mA, 24VDC供電

不帶現場顯示，脈沖輸出，24VDC供電

不帶現場顯示，二線制24VDC供電

電纜入口　　　　M20×1.5

液晶顯示　　　　6位浮點數顯示瞬時量

8位浮點數顯示累積量

條碼顯示流量百分比

數據儲存　　　　E2PROM，可保存所有組態數據

防爆等級　　　　ExiaⅡCT6

系統測量精度　　液體　　　　示值的±1%

　　　　　　　　氣體　　　　示值的±1%

　　　　　　　　蒸汽　　　　示值的±1.5%

3. 主要技術指標

經結上述產品圖樣及技術文件的審查和樣品的檢驗，確認符合下列標準：

GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》

GB3836.4-2000《爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”》

1、防爆標號：ExiaⅡCT2～T6

2、本安參數為U1：28VDC，I193mA，P1：0.65W，C1：0.02uF，L1：0mH

3、溫度組別(T)與介質溫度(t℃)對應關系如下：

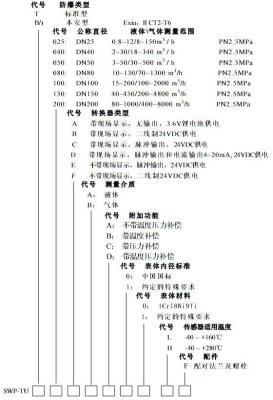

三、儀表選型表

SWP-TU(夾裝式)渦街流量計選型表
