111.10, 111.12 德國WIKA威卡波登管壓力表，銅合金材質

德國WIKA威卡波登管壓力表，銅合金材質技術參數：

量程：0…0.06 MPa 至 0…40 MPa表壓，支持負壓和正負壓聯程。

表盤直徑：40mm、50mm、63mm、100mm、160mm（111.10）；50mm、63mm（111.12）。

精度等級：2.5%塑料外殼或 1.6%不銹鋼外殼 。

連接類型：111.10 為 G 1/4 B、G 1/2 B 等螺紋，軸向連接；111.12 帶三角形支架，背部連接。

壓力元件：銅合金波登管。

環境溫度：-20℃…+60℃。

介質溫度：最高 +60℃ 非安全玻璃顯示窗口。

防護等級：IP40標準型。

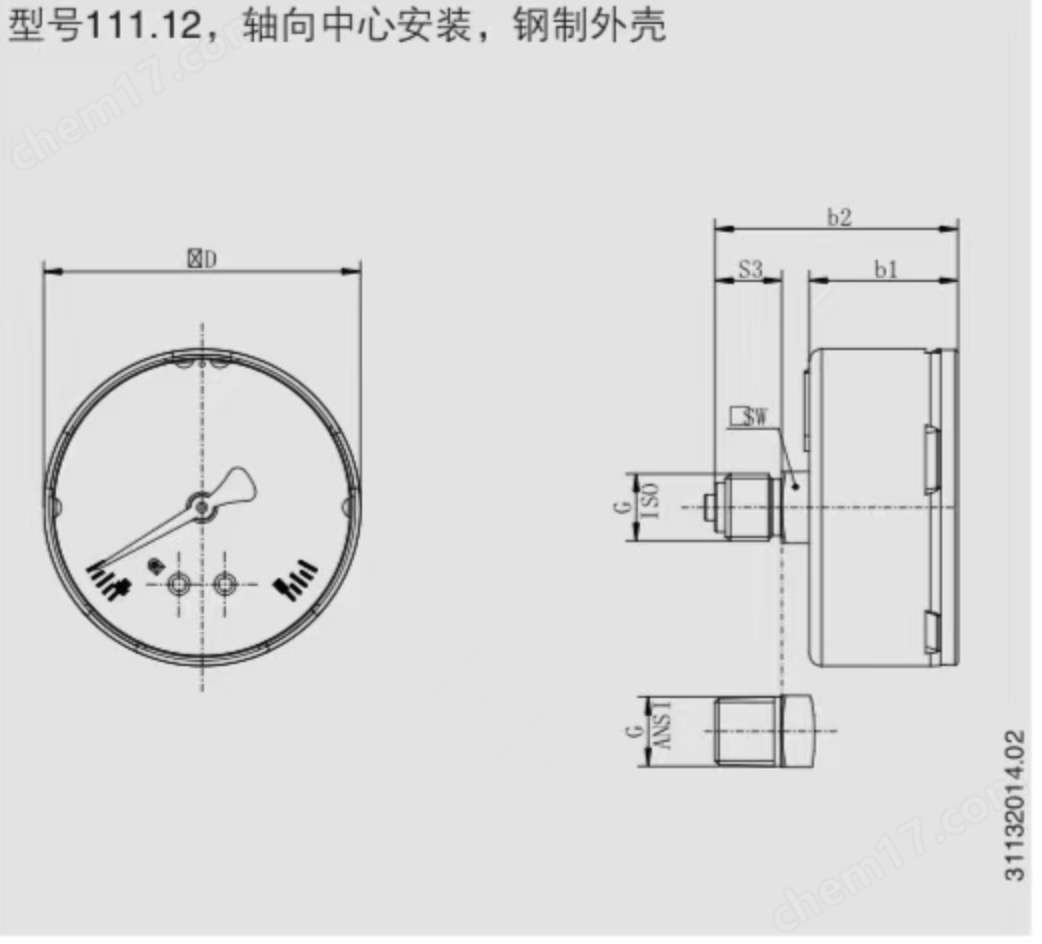

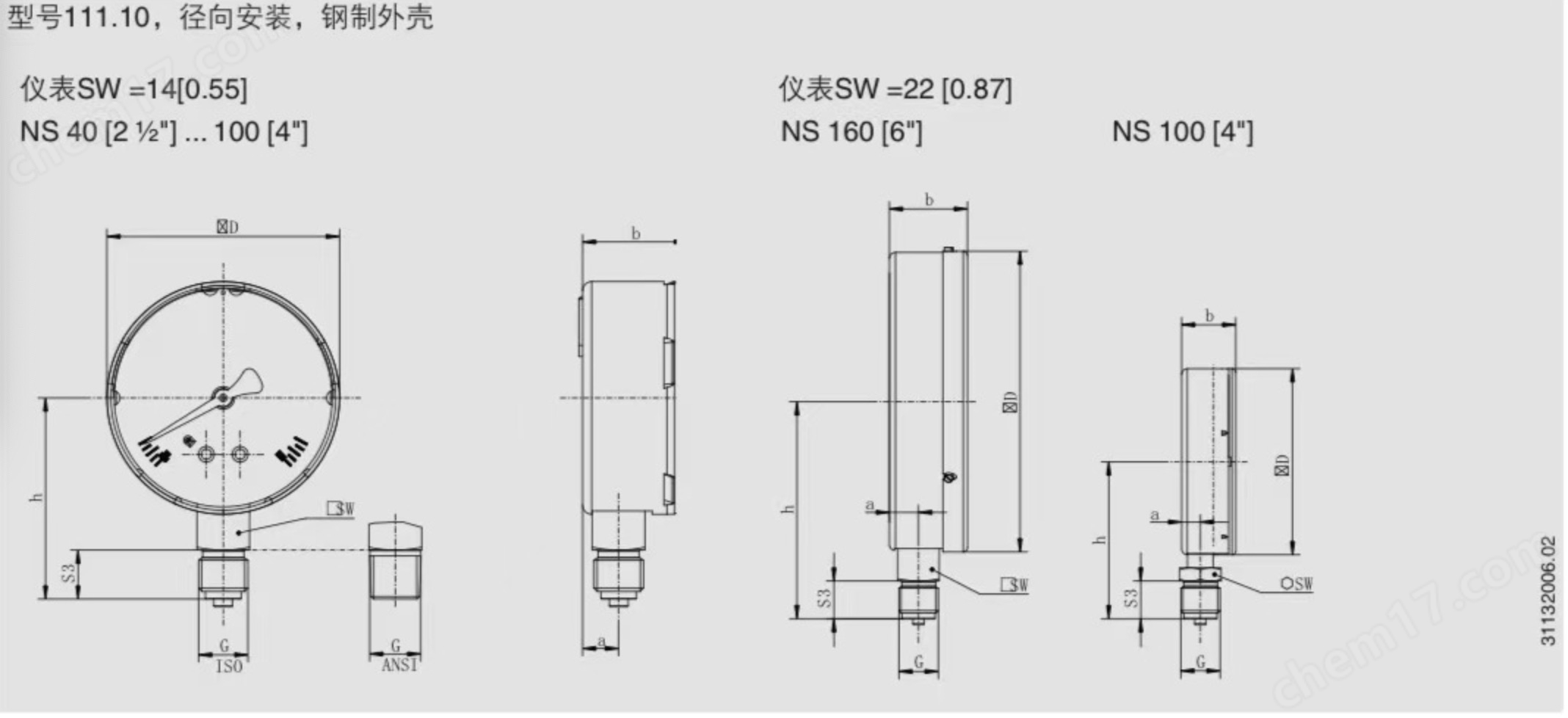

結構尺寸：

德國WIKA威卡波登管壓力表，銅合金材質工作原理：

采用經典 Bourdon 管結構：受壓后管體不規則變形，帶動軸和傳動機構，將壓力轉換為指針移動，從而直觀顯示壓力值 。

應用領域：

常見于暖通空調、氣動與液壓系統、醫用設備、能源與工業設施中，用于壓力監控與系統維護 。

選型建議：

量程：根據系統最大壓力選擇，建議工作壓力位于量程的 1/3 至 2/3。

表盤尺寸：根據安裝空間和讀數清晰度選擇 63mm 常見于工業應用。

連接類型：111.10 適合管道直連，111.12 適合面板安裝。

環境條件：確認介質和環境溫度是否在 -20℃…+60℃ 范圍內。

精度要求：2.5% 適用于一般應用，需更高精度可選擇 232.50 系列。

安裝及注意事項：

確保連接端清潔、防固體雜質。

使用合適的扭力安裝，避免過力損傷連接件。

垂直安裝以提高讀數準確性。

若安裝位置有振動，應加裝填充油型或使用減震支架。

維護保養：

建議每年校準一次，特別是準確性關鍵應用  。

避免超過標稱壓力操作，并保持介質清潔。

外殼如有損壞或讀數異常，應及時檢修或更換。
