HFP57管式滑觸線

具體成交價以合同協議為準
  • 公司名稱 上海徐吉電氣有限公司
  • 品牌 其他品牌
  • 型號
  • 產地 上海寶山
  • 廠商性質 生產廠家
  • 更新時間 2020/11/26 12:01:02
  • 訪問次數 1628

聯系我們時請說明是化工儀器網上看到的信息,謝謝!


  上海徐吉電氣有限公司,是研制、生產、銷售滑觸線,電纜滑車,電纜滑軌,集電器,滑觸線指示燈,電車線的技術企業。主要為電力系統的發電、供電、用電部門、科研機構及承裝、承試、承修(變電,電纜)電力設備,電纜滑線, 相關的生產企業,提供*的高壓試驗設備和檢測儀器儀表。產品有著專業優質、精確智能、穩定高效、輕巧便攜、簡單操作、安全耐用的特點,為用戶帶來了顯著的經濟效益,贏得普遍贊譽,銷售網絡遍及全國。
  公司擁有一批掌握技術的電氣工程專業技術人才和諳熟現代企業管理制度的管理精英,有專門從事滑觸線生產及營銷的隊伍;具有強大的產品研發、生產、制造能力,以雄厚的技術力量為基礎,優化改革,推陳出新,從而使產品質量和生產工藝得到不斷的提高。
  公司遵循科技是*生產力的理論,充分利用自己的地域優勢,聚集了一批具有高水準的科技人才,把現代科技同我國電力建設、生產的實際情況相結合,開發研制了具有高品質、智能化、實用輕便的系列電力測試產品。在生產經營過程中嚴格執行ISO9001質量體系標準,有效地保證了產品質量的*可靠。因此受到了上海及全國電力、冶金、石化、鐵路和通信等行業用戶的好評。
  “誠信服務、廣交朋友"是徐吉公司堅定的經營理念,我們嚴格認真地履行合約,兌現承諾,強化售后服務的網絡體系,以更新、更高的思想指導我們的服務,把更新、更高的產品奉獻給您。讓徐吉公司的努力化為您的滿意,徐吉公司全體員工期待您來上海、來徐吉公司考察指導。
  上海徐吉電氣有限公司是專業生產經營滑觸線,多極滑觸線,鋁合金滑觸線,龍門吊滑觸線,單極安全滑觸線,電纜滑車,電纜滑軌,集電器,滑觸線指示燈,電車線......的技術企業。
  *的技術,優良的質量與熱情的售后服務是本公司的信念;公司面對激烈的市場競爭,以**遠矚的戰略思想、*的管理理念、精益求精的技術、優質服務的意識、可靠的產品質量、堅定的品牌發展信念作為公司不斷進取、發展創新的基石,朝著專業化、多元化、市場化、化的方向邁進,使市場度和品牌獲得廣泛提升,為電力事業做出更大的貢獻。上海徐吉電氣愿竭誠為全國的電力用戶提供優質產品。
  目前公司總資產9000多萬元,其中固定資產4000多萬,擁有*的生產工藝,主要生產設備有不同型號的煉膠機190多套,平板硫化、鼓式硫化機46臺套及配套設備40余臺套,*的研發、檢測設備40多臺套,年生產各種規格的儀器儀表數萬件,P型等水封8萬米,伸縮縫止水帶80萬米,加工各種規格的儀器儀表,O型圈及雜件等,年產值達億元。
  公司近幾年來不斷創新,本著“以信為本、以誠待人、以穩求實、共同發展”的經營方針,提供優質的產品、合理的運行控制、良好的服務來贏得市場用戶的信賴。
  我們愿以完善的質量保證體系、科學的管理體系、工貿一體的優勢,以*的服務,與國內外企業、各界同仁真誠合作、共謀發展、共創大業。
  質量方針
  致力技術  創造產品  誠信服務客戶。
  質量體系與質量保證
  在質量方針的指導下,公司制定了長期和年度的質量目標,建立了誠信、實用、有特色的質量管理體系確保向用戶提供高品質的產品及服務。
  質量及服務承諾
  通過科學、嚴謹的質量保證體系,創造技術*,質量可靠的產品,為用戶提供系統解決方案及*服務。
  質量保證期限
  公司對本公司提供的產品在一年內出現故障免費維修,所有產品提供終生維修與服務。
  服務提供時間
  公司所有產品發生故障,接到申告后,華東地區在四十八小時內到達現場,其它地區在七十二小時內到達現場處理完畢。
  服務與支持
  現場測試服務  專題開發服務  工程設計咨詢  技術培訓服務。




滑觸線 多極滑觸線 鋁合金滑觸線

應用領域 化工,石油,地礦,電子/電池,道路/軌道/船舶
  HFP57管式滑觸線優點在于設計緊湊,防腐蝕,安裝簡便。應用范圍包括起重機、單軌道供電系統、升降設備、車床、自動倉儲分揀系統、照明系統等。系統是一款具有防意外沖擊危害功能的滑線,室內外均可使用。其綠色PVC絕緣外殼可裝入不同截面形狀的銅導線,其許用電流值為35A到170A。帶軸承集電器的運行是由外殼引導的,電流主要是通過帶彈簧的碳刷來傳遞。配套的橡膠防塵條能有效的提高滑線的IP防護等級。

  HFP57管式滑觸線為4極裝置。 滑線 一般不配置防塵條,需另行訂購,銅導線和螺釘式接頭由廠家事先組裝在一起,其許用電流值為35A到170A,適合一般環境下使用。HFP-R型 R型為弧形滑線,可制成R600mm的弧形滑線。通過以下認證:CCC、ISO9001和CE認證。

  產品介紹

  (一)該產品是本廠參考國外有關資料和*產品,并針對國內起重設施裸露滑線易發生事故的情況下創新研制生產的。該系列產品有三個類型:即復合型、方管型和拼合型安全滑觸線為本廠產品。

  (二)產品齊全,用途廣泛,可用于廠礦、庫房、車站、港口碼頭等場所的起重機械如:電動葫蘆、梁式和橋式起重機;電梯、自動化生產線和其它移動操作的導電設備。

  (三)用戶可根據起重機械型號正確選擇適當的規格,以達到既可滿足起重機械的用電,又可節電、節能、降低能耗等技術經濟指標。

  (四)正確選用是獲技術經濟效果的關鍵,據可靠性研究,采用HFP57管式滑觸線可以使系統的可靠提高兩個數量級。用戶在選用供時應詳細參閱本說明書,全面了解產品性能、特點等,從而獲得使用效果。

  產品工作原理、特點和用途

         (一) 主要部件及其工作原理

  裝置由導管,導電器兩主要部件及一些輔助組件構成如圖:

  1、導管:是一根半封閉的異形管狀部件,是主體部分。其內部可根據需要嵌設2-9根裸銅排作為供電導線,各導軌間相互絕緣,并與外殼絕緣,從而保證供電的安全性。并在帶電檢修時有效地防止檢修人員觸電事故。本廠生產的導管每條長度4m,可以連接成任意需要長度,普遍導管制作成直線形,也可以按特殊需求制成圓弧形等。

  2、導電器是在導管內運行的一組電刷殼架,由安置在用電機構(行車、小車、電動葫蘆等)上的拔叉(或牽引鏈條等)帶動,使之與用電機構成同步運行,將通過導軌,電刷的電能傳輸到電動機或其它控制元件。導電器電刷的極數有3-16極與導管中導軌數相應。

  (二) 產品特性

  1、安全:外殼系由高絕緣性能的工程塑料制成。外殼防護等級可根據需要達到IP13.IP55級,能防護雨、雪、霜和冰凍襲擊以及異物觸及。產品經受多種環境條件經驗。絕緣性能良好,對檢修人員觸及輸電導管外部無任何傷害。

  2、可靠:輸電導軌導電性能*,散熱較快,許用電流密度高,阻抗值低,線路損失小。電刷由具有高導電性能,高耐磨性能的金屬銅、碳合金材料制成。導電器移動靈活,定向性能好,有效控制了接觸電弧和串弧現象。

  3、經濟:裝置結構簡單,許用電流密度高,電阻率低、電壓損耗低,可節電10%左右,實現以塑代鋼,以塑代銅,設計新穎,無需其它絕緣結構,無需補償線,安裝于起重機控制室同側。節省安裝材料和經費。

  4、方便:將多極母線集合于一根導管之中,組裝簡便。其固定支架,連接夾、懸吊裝置,均以通用件供應。裝拆、調整、維修亦十分方便。

  (三)用途:可用于電動葫蘆、電動梁式和橋式起重機:堆垛機、機電產品的自動檢測線,自動化生產線;移動式電動工具和其它的移動導電設備,以及廠礦、車間、辦公場所內固定敷設母線槽。

  產品結構型式適用場合及型號

  (一)結構型式:導管由鋁合金外殼(金屬型)、塑管外包鋁合金外殼(復合型)、塑導管、導電器、中間連接器(供電器)、端蓋(端部供電器)與其它附件組成。導管形狀成方形、拼合形。

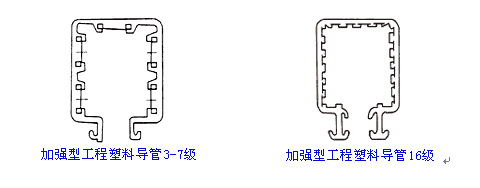

1、加強型工程塑料導管,其截面形狀成方形,適用于室外,環境溫度為-30度~+55度的場合,其導軌截面積有:10、16、25、35、50、70、95、140mm2等。其導軌極數有:3、4、5、7、8、16極等。其截面形狀如圖:
  2、金屬復合型導管:是在加強型號管外加一層鋁合金復合外殼,以提高導管的耐溫及抗老化性能,適用于環境溫度-30度~+65度的室外及高溫車間等場所,其截面形狀如圖:

  3、金屬性:金屬型導管采用鋁合金外殼并用絕緣保護材料制成,適用環境溫度為-40度~+80度的場合,其截面形狀如圖。

產品組件說明

  (一)供電導管:承載電源導入的電流輸送到導電器,每根導管長為4M,亦可根據需方要求訂做

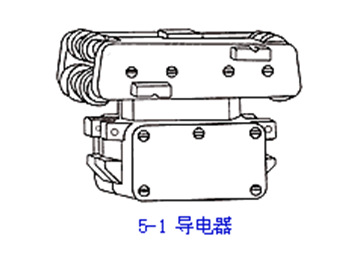

  (二)導電器:在導管內與導軌滑動接觸導入電流,并向其它移動式電器提供電流的裝置(見圖5-1)

      (三)中間進線盒:由導管的中部導入電源電流的裝置(圖5-2)

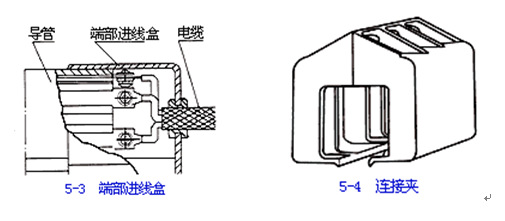

   (四)端部進線盒:由導管的頂端導入電源電流的裝置(圖5-3)

      (五)連接夾:位于相鄰兩導管連接處,作連接固定和絕緣(圖5-4)

   (六)定形夾:保持導管不變形(圖5-5、5-6)

  (七)撥叉:向導電器傳遞移動推力或拉力,并適度吸收傳動誤差和傳動沖擊,撥叉可根據導電器數量和型號配用(圖5-7)

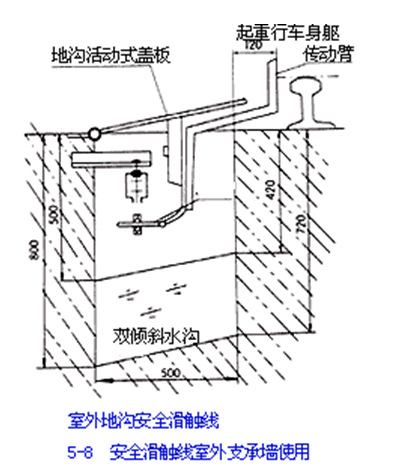

  (八)室外地溝結構

        維護保養及故障處理

  (一)維護保養

  供電滑觸線在正常使用階段,應定期檢查下列有關部件:

  1、檢查導管內導電器的電刷磨損情況,如已超過正常磨損長度要入時更換。

  2、檢查導管(軌)接頭,有無銹蝕與松動。各固定增值,撥叉等是否松動。

  3、檢查導管是否彎曲變形。

  4、清除導管上積累的灰塵,清掃時不可用力過大,以防損壞塑料導管。

  5、導電器中電刷磨情況,當電刷磨損到距離其極限伸出位置小于2mm時應立即更換新的電刷。

  6、檢查滾輪磨損狀況,滾輪能確保電刷在導管上下左右的正確位置,滾輪磨損過度,亦會造成電刷磨損或繼續失電現象發生。

  (二)故障處理

  應詳細寫明單位名稱、地址及所需供電滑觸線型號、規格、數量等有關事項。

  (二)儲運及儲存:供電滑觸線主、副件分別裝箱,對于易撣損的零部件,有妨震材料隔離旋轉但仍應注意防止劇烈碰撞或倒置,以免損壞。運抵單位,暫時不安裝者,其儲存庫記具備良好的通風、干燥,盡可能避開高溫、熱源和高濕度的地方。
