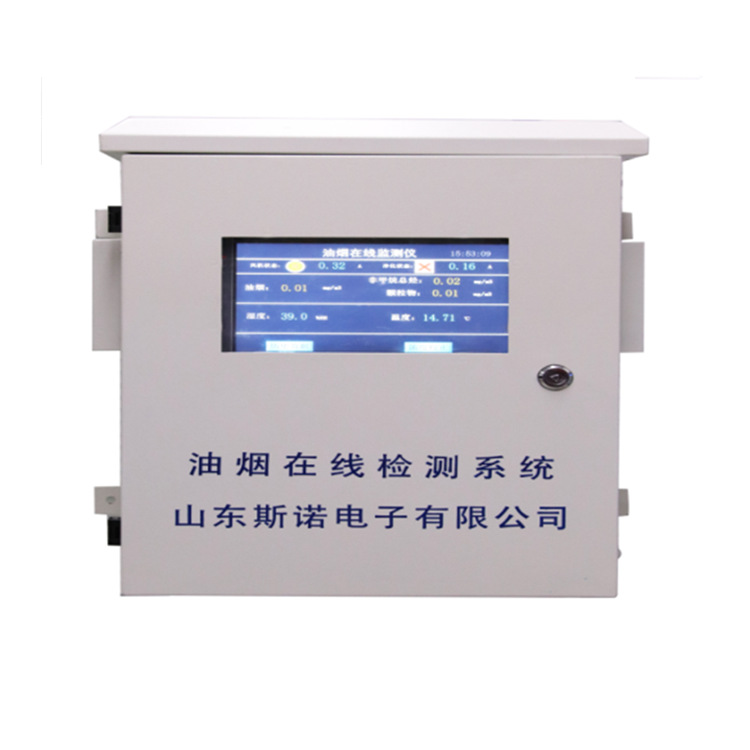

SNT300型 適合防爆場所的在線式氣體檢測系統

油煙在線監測儀

產品型號：SNT300

檢測氣體：油煙

使用環境：

檢測原理：

簡單介紹：◆全天候油煙濃度檢測、無需現場采樣、實驗室分析 ◆高靈敏度油煙檢測單元、檢測精度高,數據重復性好 ◆實時監測油煙濃度、煙氣溫度、凈化器狀態、風機狀態、以及系統自身的工作狀態 ◆數據庫支持每分鐘油煙濃度、溫度、風機狀態、凈化器狀態等數據,數據存儲三個月以上 ◆具有超標報警和油煙濃度探測器的拆除報警功能、可本地聲音報警、并自動上報至監控中心 ◆內置GPRS/CDMA/3G無線通訊、檢測數據實時遠程傳輸

1安全須知

嚴格遵守裝配與安裝規定使用本儀器前，請認真閱讀并充分理解本手冊內容，嚴格遵守手冊中各項規定。氣體檢測儀器僅適用于手冊中所規定的范圍。

產品維護：氣體檢測儀器必須由經過培訓的專業人員每隔六個月進行檢測與維護，并做維護記錄。維修時只能用經過斯諾電子認可的零配件。

根據中國及國外有關在爆炸危險區使用電器設備的規定，經過防爆檢測認證的設備與元件只能用于認證中所規定的場合。嚴禁使用有故障或不完整的元件，也不允許對所用的元件隨意改動。當需對防爆設備或元器件進行維修時，請一定要遵守有關國家規定。

設備性能責任歸屬

如果氣體檢測儀器的使用不符合手冊中規定，或氣體檢測儀器經過非斯諾電子儀器技術人員的維修后，斯諾電子將不再對氣體檢測儀器的性能負任何責任。由于不遵守上述建議而造成的損害將由用戶自行負責，上述建議同樣適用于銷售合同中關于質保與責任劃分的條款。

2介紹

SNT300用于油煙連續監測。傳感器是選用進口高精度電化學傳感器，采用嵌入式采樣方式監測，內置除水除塵過濾器，可以很好的保護傳感器不受侵害。是各種餐飲理想安全監測設備，可以連續監測其濃度并實現報警控制（選配），采用聲光報警裝置。

3技術參數

1、電源輸入∶220AC

2、工作功率∶35-40W

3、傳感器類型∶電化學;

4、氣體種類∶油煙氣體，顆粒物，揮發性有機物;

5、氣體量程∶0-100mg/m3;

6、精確度∶≤士5%FS;

7、分辨率∶0.01 mg/m3

8、重復性∶≤士2%FS;、

9、零點漂移∶≤±2%FS 10、

10、跨度漂移∶≤士5%FS/6h;11、

11、響應時間∶T90≤3 S;12、

12、通信方式∶RS485數字信號

13、輸出信號∶GPRS（HJ212-2005，HJ212-2017）

14、報警方式∶聲光報警   顯示屏∶10寸觸摸

15、工作溫度∶-20~60度;

16、工作濕度∶0~90%RH（無凝結）

17、使用壽命∶傳感器（1年）、儀器（5年）;

18、產品尺寸∶90*50*40

4.產品特點

1. 1. 實現高性能自動監測，防干擾技術設計

2. 2. 精度高，性能可靠，適用于戶外和工業環境

3. 3. 實現數據參數采集，自動上傳網絡平臺，自動發布數據（GPRS輸出）

4. 4. 集成GPRS通信技術，實時監測環境數據，實時傳輸數據，實時監控設備 運行狀態（GPRS輸出）

5. 5. 體積小，模塊化設計，靈活布局

6. 6. 集成溫度補償技術，長久自動校準技術

7. 7. 采用32位高速處理核心芯片

8. 8. 采用10寸工業顯示觸摸屏

9. 9. 自動扇熱排風裝置

10. 10. 光離子傳感器自動清洗功能

11. 11. 多級預處理功能

12.采用冷凝功能，多層次保護傳感器

5.運行

5.1安裝

分析儀安裝必須按照有關國家和地方關于爆炸和危險場合對檢測儀儀器的有關規定，必須準守有關氣體檢測設備電源與信號電纜連接的有關規定避免設備安裝在雨林和暴曬，灰塵特別多等影響傳感器壽命的環境當中。

安裝地點便于后續維護要經常對設備進行除塵和對傳感器管道進行除塵，對里面過濾器進行更換

6.內部智能檢測儀編程

1.歷史記錄∶設備可以進行90000條數據，1分鐘一次實時濃度記錄，可以記錄460天數據，用戶可以進行切換查詢油煙濃度

2.報警設置;進入報警設置后，可以查看當前報警值，也可以進行操作報警值更改，輸入操作后進行按確定鍵退出。

3. 濃度校準∶校準界面有當前設置零點，設置量程增益，當前增益.其中設置設置零點進行零點濃度校準功能。

零點校準∶把設備放置在純潔的空氣中5-10分鐘，此時看當前濃度為多少，可以在此設置零點輸入當前濃度值進行零點校準。

4.量程校準∶如果想把當前濃度設置為一個值，可以進行增益放大或者縮小?？梢栽谠鲆孑斎霗诶锩孑斎胫?，默認為3.00.本步驟要多長進行校準。

7.更換傳感器

更換傳感器必須由專業的工程技術人員來操作完成，只能用我司配置的同型號傳感器，由于用戶私自使用其他不配備的傳感器導致儀器損壞的將不予保修。

更換傳感器方法如下∶◆關閉變送器電源。●打開傳感器外殼。

◆將舊傳感器從電路板上拔出，換上新的同型號傳感器。◆旋緊傳感器外殼。◆接上電源，開機。

◆更換新的傳感器后，儀器的某些設置可能會改變，請在重新使用時檢查儀器的設置是否滿足要求。

◆開機后，儀器的讀數可能不為0，在儀器穩定運行一段進間后請調零

8.注意事項

存在爆炸性氣體環境或未斷電情況下，請勿打開儀器;操作和維修儀器之前請先閱讀和了解使用說明書。

本機需在無腐蝕性氣體、油煙、塵埃并防雨的場所使用，防止從高處跌落或受劇烈震動。

探頭處不得有快速流動氣體直接流過，否則會影響測試結果。勿使本機經常接觸濃度高于檢測范圍以上的高濃度氣樣，否則會縮短傳感器工作壽命。

合性氣體或液體蒸氣等檢測氣樣與標定氣樣不同的環境，本機檢測結果會與實際氣體濃度有一定誤差。

廠前均經嚴密檢查測試，為保證測量精度，應定期進行校準標定，一般半年校準一次，也可根據現場有關規定進行
