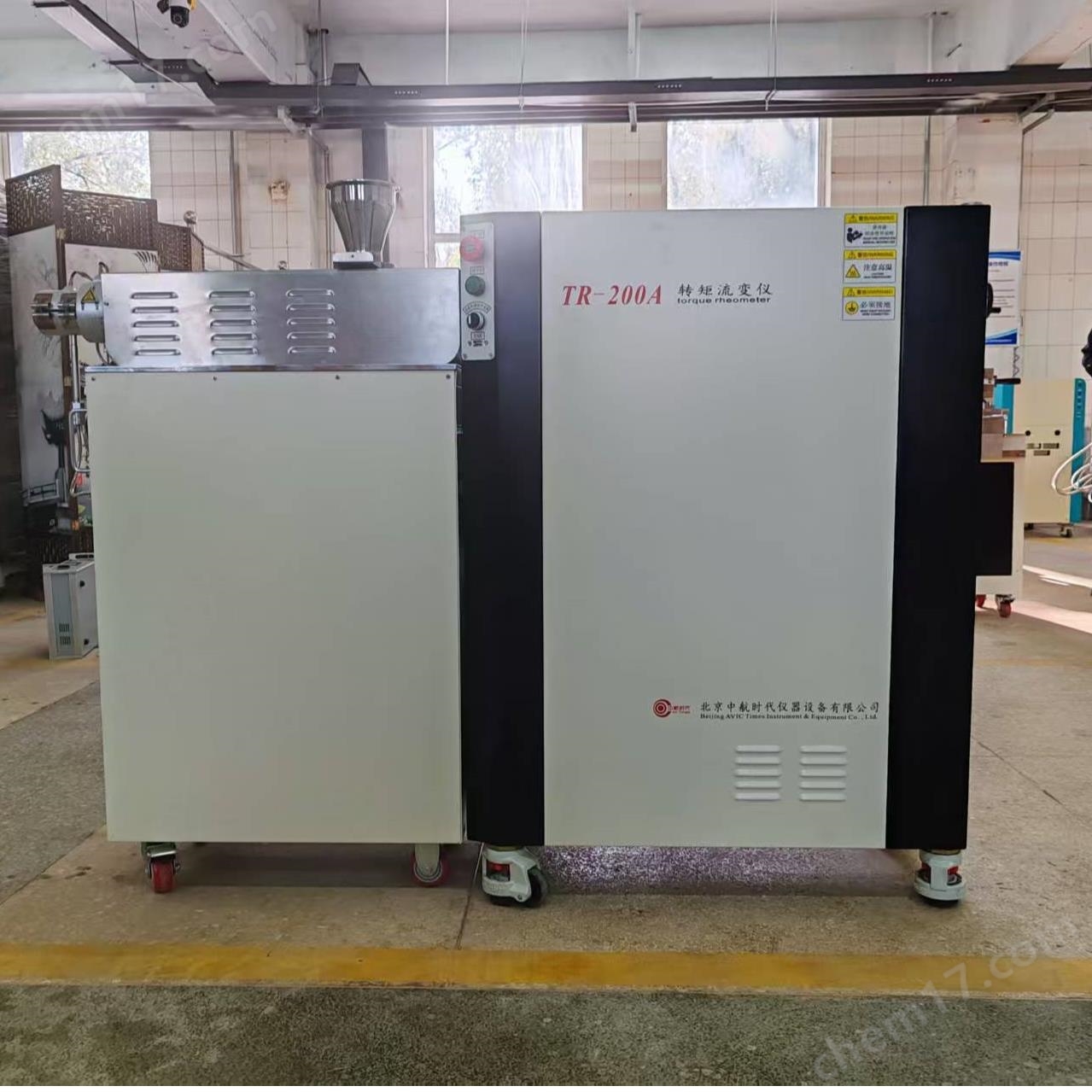

TR-200A 轉矩流變儀

TR-200A轉矩流變儀

一、應用

轉矩流變儀是研究聚合物材料的流動與變形、塑化、熱剪切穩定性、動態流變性能和塑化行為并將結果用扭矩--時間和扭矩--溫度等用圖表形式表示出來的理想設備，以及多組份物料的混合，熱固性樹脂的交聯固化、彈性體的硫化，材料的動態穩定性以及螺桿轉速對體系加工性能的影響等，可廣泛地應用于科研和生產，實驗室里模擬生產中混煉、擠出過程，獲得一系列數據來指導現實中對配方的研究和生產，可以在類似實際加工的情況下，連續、準確、可靠地對材料的流變性能進行測定，

二、 產品功能

具有模塊化設計和即聯即用功能：主機是控制中心，具有驅動和控制測量單元的功能；受控輔機（如混合單元和擠出單元）是智能化的針對特定應用的測量單元，可通過總線系統將測量數據傳輸?shù)街鳈C。可配備各種輔機完成不同用途的實驗室模擬實驗。

三、應用領域

1、UPVC加工性能研究及材料開發

2、熱塑性材料的開發及加工性能研究

3、交聯、熱固性樹脂固化性能研究

4、教學科研應用

四、性能參數

4.1、主機

4.1.1、電機功率（松下電機、控制器）：    3.0kW

4.1.2、電機轉速                         2000r/min

4.1.3、減速比（湖北科峰減速機）：        15：1

4.1.4、轉速范圍：                       0.1~120 rpm

4.1.5、速度控制精度：                   ±0.2%F.S..

4.1.6、轉矩測量范圍：                   0 ~ 200Nm（額定扭矩300Nm）

4.1.7、轉矩測量精度：                   ±0.3%F.S.

4.1.8、熔體壓力測量范圍：               0.1~100Mpa(可根據用戶要求定做，價格另議)

4.1.9、壓力測量精度：                   +0.3 %F.S.

4.1.10、溫度控制范圍（五路控溫）：       室溫~350℃

4.1.11、溫度控制精度：                  +0.5℃

4.1.12、圖形顯示：轉速、轉矩、溫度、壓力

4.1.13、電壓：AC380V  7.5kw

測控軟件：

4.1.14、數據采集速率：   50/S次  能夠更多記錄轉矩、溫度、轉速的細微變化。

4.1.15、高速采集，可使溫度扭矩數據曲線能放大，觀察實時的轉折變化。

4.1.16聚合物熔體粘度測量數據處理軟件

4.1.17、擠出機數據處理軟件

4.1.18、混合器數據處理軟件

4.2、可移動混煉機（60ml）

4.2.1、 混煉機容量：      60ml

4.2.2、 材質：         4Cr13

4.2.3、 轉子類型：Roller、 標配(Banbury、Cam、Delta，等選配)

4.2.4、 轉速比：        3：2

4.2.5、 最高溫度：           350℃

4.2.6、 最大扭矩：           200Nm

4.2.7、 加熱方式：         電加熱

4.2.8、 溫度傳感器：               K 類熱電偶

4.2.9、 加熱區：      3路（4路測溫）

4.2.10、 每片加熱功率：            700W*3=2100W

4.2.11、 減速比：                  15：1

4.2.12、 機器體積（長×寬×高）：  1600×450×1300（mm）

4.3、 可移動混煉機（200ml）（選配，）

4.3.1、 混煉機容量：   200ml

4.3.2、 材質：         4Cr13

4.3.3、 轉速比：      3：2

4.3.4、 最高溫度：         350℃

4.3.5、 最大扭矩：          250Nm

4.3.6、 加熱方式：       電加熱

4.3.7、 溫度傳感器：          K 類熱電偶

4.3.8、 加熱區：      3路（4路測溫）

4.3.9、 每片加熱功率：        1000W

4.3.10、 減速比：           20：1

4.3.11、 轉子類型：Roller、 標配(Banbury、Cam、Delta，等選配)

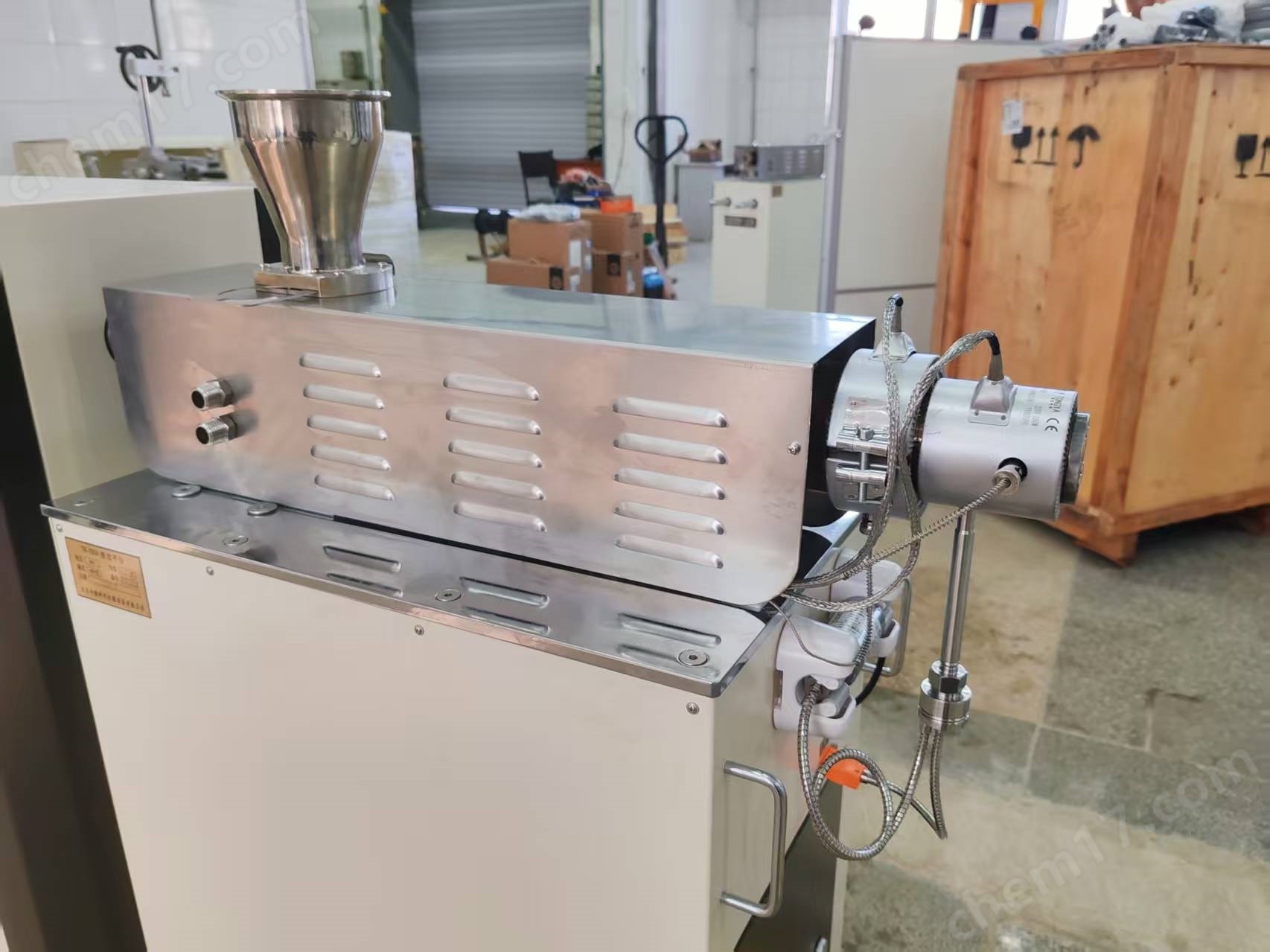

4.4、 塑料單螺桿擠出機（材料38CrMOALA）

4.4.1、 L:D：     25：1

4.4.2、 螺桿直徑：    φ20mm

4.4.3、 螺桿壓縮比：   2.5：1

4.4.4、 最高溫度：    350℃

4.4.5、 加熱方式：    電加熱

4.4.6、加熱區：    5路

4.4.7、 加熱總功率：         4200W

4.4.8、 溫度傳感器：         K類熱電偶

4.4.9、機器體積（長×寬×高）： 1600×450×1300（mm）

4.4.10、毛細管模具：φ1.27 長徑比20：1、30：1、40：1模芯各一

（φ1、φ2等其他規格的可選配、價格另議）

圓柱模頭（可選）：內徑：Ф5，外徑: Ф10

4.5、平行異向雙螺桿擠出機（選配、價格另議）

4.5.1、 螺桿類型：平行異向雙螺桿

4.5.2、 螺桿直徑：42 mm

4.5.3、 螺桿有效長度：276mm

4.5.4、 螺筒有效長度：276mm

4.5.5、 溫度范圍：室溫~350℃

4.5.6、 控溫精度：±0.5%F.S

4.5.7、 溫度傳感器：K型熱電偶

4.5.8、 加熱總功率：2500W

4.5.10、模口規格：60×1.5mm
