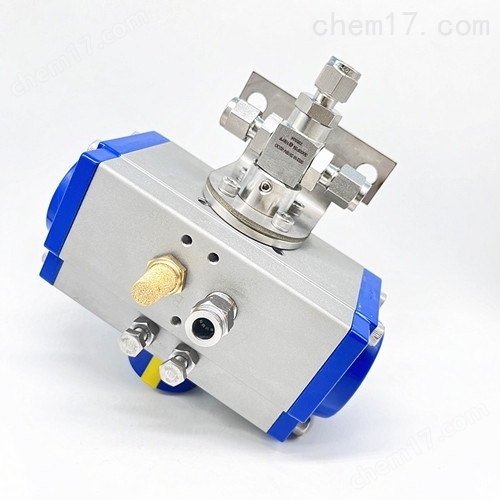

SS-316-1/4-TS 氣動卡套三通球閥氣路L型一進二出316閥門

氣缸形式

：雙作用(打開和關閉都需要給氣源)單作用(彈簧自動復位)

環境溫度

：標準型-20°C~+80°C

氣源壓力：雙作用4~8bar、單作用5~8bar

公稱通徑

：DN10~DN300

公稱壓力

：PN16,PN25PN40.PN64

連接方式：雙卡套

閥體材質

：SS316不銹鋼

密封材質

：PTFE

介質溫度

：-20°C~+300°C

工況介質

：蒸汽、水、石油和粉塵介質等

驅動裝置：ISO 5211

可選配件：電磁閥、限位開關（也可安裝防爆型）、過濾調節閥、閥門定位器

產品細節：

加強密封：閥體緊密連接，

耐壓性強，密封性好

材質保證：精選優質原材料，304防水防銹，316L防腐防酸

注重細節：每一處都是經過精心打磨，內部光滑，做工精致。

產品安裝檢查

產品安裝：

1.鋸下合適長度的無縫鋼管，出除端口處毛刺。管子端面要與軸線垂直，角度公差不大于 0.5°如果管子需要折彎，則從管子端面至彎曲部位的直線段長度不能少于三倍螺母長度。

2.把螺母和卡套套在無縫鋼管上。注意螺母和卡套的方向，不要裝反了。

3在預裝配接頭體螺紋和卡套上涂上潤滑油，把管子插入接頭體，(管子一定要插到底)用手旋緊螺母。

擰緊螺母直至卡套卡住管子，這個轉折點可以通過擰緊力矩的變加感覺到(壓力點)45.達到壓力點后，再將壓緊螺母擰緊螺母擰緊1/2圈。

4,.將預裝配接頭體拆下，檢查卡套刃邊的嵌入情況，可見的突起帶必須填滿卡套端面的空間,卡套可以稍旋轉，但不能軸向推移。

5.最終安裝，將實際安裝中的接頭體的螺紋涂上潤滑油、壓緊螺母與之配合擰至可感覺到的擰緊力變加為止，接著再擰緊1/2圈安裝完畢。

重復安裝：

所有的卡套接頭都可以多次重裝，但要保證零件無損壞且清潔1.把管子出入接頭體直至卡套貼緊接頭體內錐面，用手擰緊螺母。2用扳手擰緊螺母，直至擰緊力矩急劇變大，再擰緊1/4至1/2圈即可。

產品檢查：

可拆下管子檢查裝配是否合乎要求

卡套端部的管子上應該有均勻的輕微凸起。卡套不能前后滑動，但允許有輕微轉動。

泄漏原因：

1.管子沒插到底

 2.管子外表刮傷或管子不圓

3.螺母沒有擰緊

4.管子太硬
