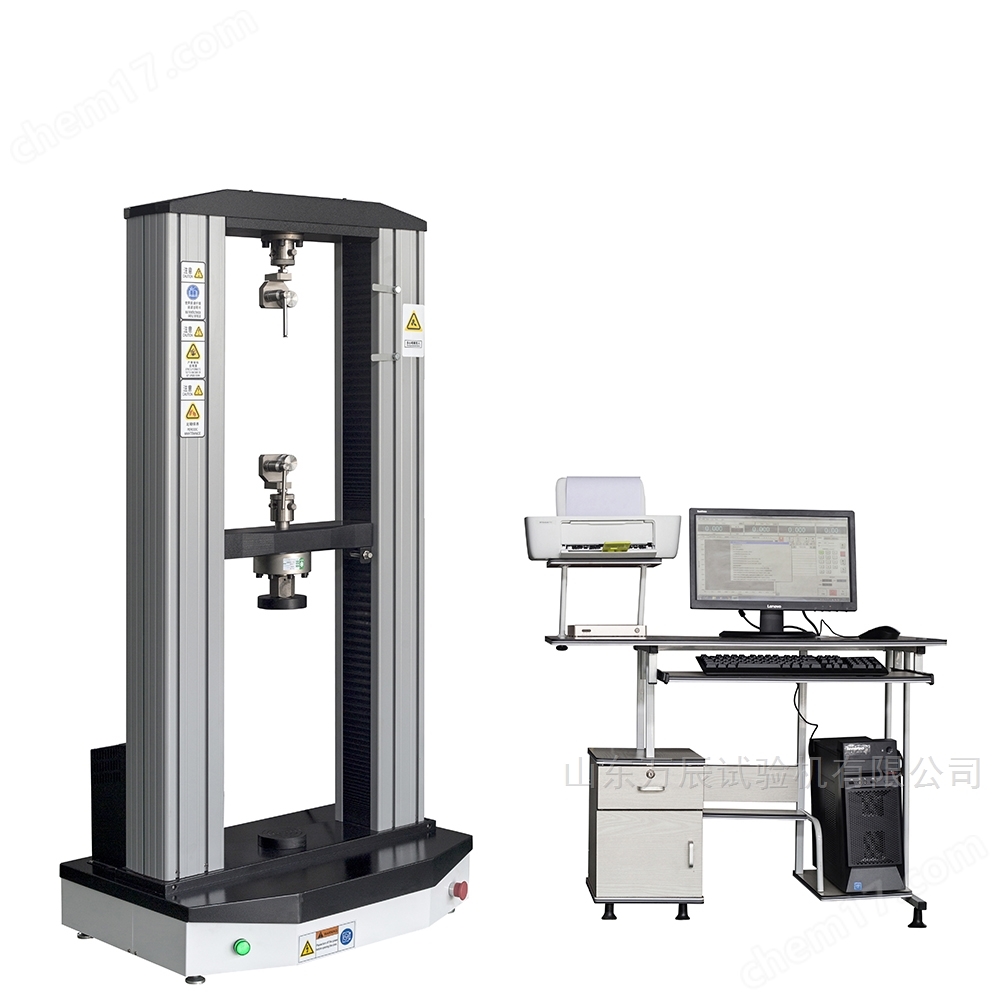

WDW-5 纖維材料線材拉力試驗機

纖維材料線材拉力試驗機主要用于線材、復合材料拉伸力學性能指標的測試及研究?？蛇x配手動夾具和氣動夾具兩種工裝，精密的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。具有載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。根據GB及ISO、JIS、ASTM、DIN、BS等國際標準進行試驗和提供檢測數據。自動完成材料的最大承載力、強度、伸長變形、延伸率、彈性模量等試驗參數。

纖維材料線材拉力試驗機的工作原理基于材料力學中的拉伸試驗原理。當試樣受到軸向拉力時，設備通過精密的力值傳感器和位移測量系統，實時記錄載荷與變形的關系，從而計算出材料的各項力學性能指標?，F(xiàn)代線材拉力試驗機通常采用伺服控制系統，能夠?qū)崿F(xiàn)高精度、高穩定性的測試過程。
從結構組成來看，線材拉力試驗機主要由以下幾個核心部件構成：
1. 加載框架：通常采用高強度合金鋼制造的雙立柱或門式結構，確保在測試過程中具有足夠的剛性和穩定性。
2. 傳動系統：現代設備多采用伺服電機驅動滾珠絲杠的傳動方式，相比傳統的液壓系統具有控制精度高、響應速度快、維護簡便等優勢。
3. 測力系統：采用高精度應變式力傳感器，測量范圍從幾牛頓到數百千牛頓不等，可根據不同規格線材選擇合適的量程。
4. 夾持裝置：專門設計的線材夾具是這類設備的特色所在。常見的夾具有V型槽夾具、纏繞式夾具和氣動夾具等，能夠有效防止試樣打滑，確保測試數據的準確性。
5. 測量系統：包括高精度編碼器或激光位移傳感器，用于測量試樣的變形量，分辨率可達0.001mm。
6. 控制系統：采用先進的數字控制系統，可實現多種測試模式的自動切換，并具備過載保護、緊急停機等安全功能。

最大試驗力：根據測試需求選擇合適量程的設備，常見的有5kN、10kN、30kN、50kN等不同規格。過大的量程會影響小載荷測試的精度，而過小的量程則無法滿足高強度材料的測試需求。

測力精度：優質設備的力值測量精度可達±0.5%或更高。這一指標直接影響測試結果的可靠性。
速度范圍：現代設備通常具備寬范圍的無級調速功能，速度范圍一般在0.001～500mm/min之間，可滿足不同標準對拉伸速度的要求。
有效拉伸空間：指上下夾具之間的最大距離，這一參數決定了可以測試的試樣長度。對于線材測試，一般需要500mm以上的有效空間。
