交直流干式試驗變壓器

一、產品概述

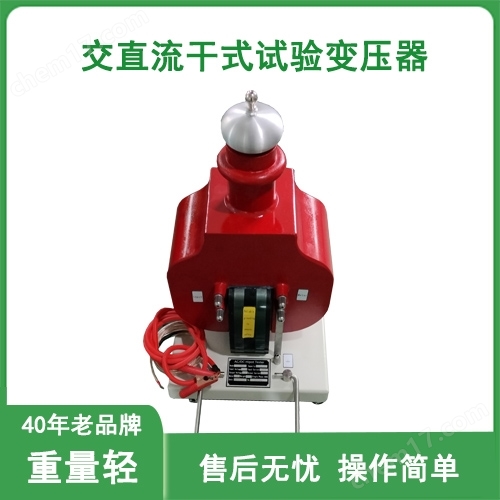

交直流干式試驗變壓器（Dry-type AC-DC Test Transformer）是專為電力系統、工礦企業及科研機構設計的高壓電氣試驗設備，集交流耐壓與直流耐壓功能于一體。其采用*的環氧樹脂真空澆注工藝與CD型鐵芯結構，相比傳統油浸式變壓器，具有重量輕、體積小、絕緣強度高、抗?jié)衲芰?qiáng)等顯著優勢，尤其適用于現場高壓絕緣性能檢測及泄漏電流試驗。

二、核心技術優勢

1. 輕量化與緊湊設計

• 采用環氧樹脂真空澆注工藝，結合CD型鐵芯結構，重量較油浸式變壓器減輕40%-60%，體積縮小30%以上，便于現場搬運與操作。

2. 高絕緣與抗?jié)裥阅?/span>

• 環氧樹脂封裝層厚度達8-10mm，耐壓強度≥35kV/mm，濕度90%環境下仍可穩定運行。

• 鐵芯采用0.3mm冷軋取向硅鋼片疊制，磁感應強度≥1.7T，空載損耗僅0.2%-0.35%，溫升≤55℃。

3. 交直流雙模式輸出

• 交流輸出：通過自耦調壓器調節輸入電壓（220V/380V），經電磁感應產生工頻正弦波高壓（50-300kV），波形畸變率≤1%。

• 直流輸出：工頻高壓經高壓硅堆整流及電容濾波后，輸出直流高壓（幅值為交流有效值的1.4倍），適用于直流耐壓及泄漏電流測試。

4. 多重安全保護

• 回零保護：調壓器歸零后自動切斷高壓輸出，防止誤操作。

• 過流保護：內置過流繼電器，當電流超過設定值（如50mA）時，0.1秒內切斷電源。

• 聲光報警：高壓輸出時觸發紅色警示燈與蜂鳴器，提醒操作人員遠離危險區域。

• 殘壓消除：試驗結束后自動放電，確保殘余電壓≤50V。
