跑偏傳感器受動作力作用，觸桿轉動至動作角度時觸點應立即動作；動作力撤除，觸桿應自動返回原位，且必須經過復位按鍵恢復輸出狀態。

結構特征與工作原理

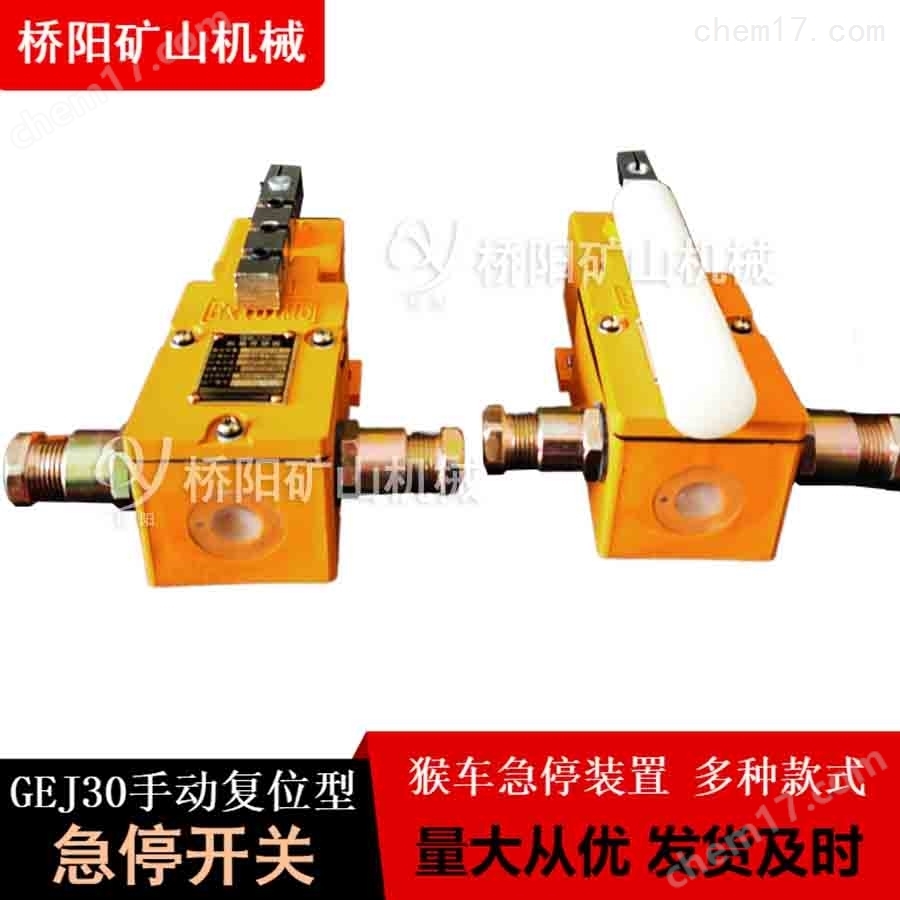

本產品外殼采用阻燃塑料精密鑄造；產品前端有150mm長的可滾動與伸縮的觸桿，末端有兩個引入裝置、手動復位裝置、動作狀態指示燈；殼內裝有LX19K行程開關。觸桿動作帶動行程開關觸點的動作并自鎖，同時指示燈亮，觸桿復位后由手動復位裝置對行程開關觸點復位，指示燈滅，實現機電的信號轉換或?qū)崿F(xiàn)電路的通斷?？勺骺刂茩C(jī)械動作或限位控制用。

動作角度：30±3° 3.2

觸桿的動作力：20N～100N 3.3

復位角度：15±5° 3.4

觸桿的極限角度：≥70° 3.5

輸出接點：一對常開

注意：進行接線時，接線腔內不得有散亂的導線及放置其它雜物。

注意：各設備接線完后，應檢查連線是否正確，有無漏接和短路現象。
