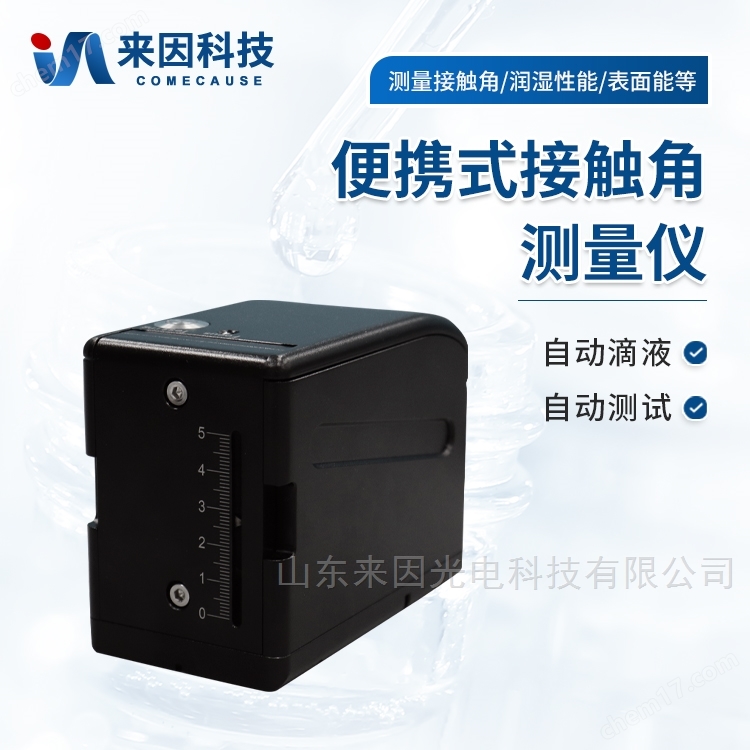

IN-JCS 便攜式全自動接觸角測定儀

一、便攜式全自動接觸角測定儀概述（Summary）

接觸角（Contact angle）是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角θ，接觸角測量是現今表面性能檢測的主要方法。

全自動便攜式接觸角測定儀是采用光學成像的原理，通過圖像輪廓分析方式測量樣品表面接觸角、潤濕性能、表面能等性能，手持式接觸角測量?jī)x是一款適用于室外及大尺寸樣品表面性能測試的專用設備，該設備體積小、方便攜帶、性?xún)r(jià)比高、測量精度高、低角度精確測試。

二、便攜式全自動接觸角測定儀應用（Application）

接觸角測量?jī)x廣泛應用于各個行業領域，在手機制造、玻璃制造、表面處理、材料研究、化學化工、半導體制造、涂料油墨、電子電路、紡織纖維、醫療生物等領域，接觸角測量已經成為了一項評估表面性能的重要儀器。

（部分測試功能需要選購專門附件完成）

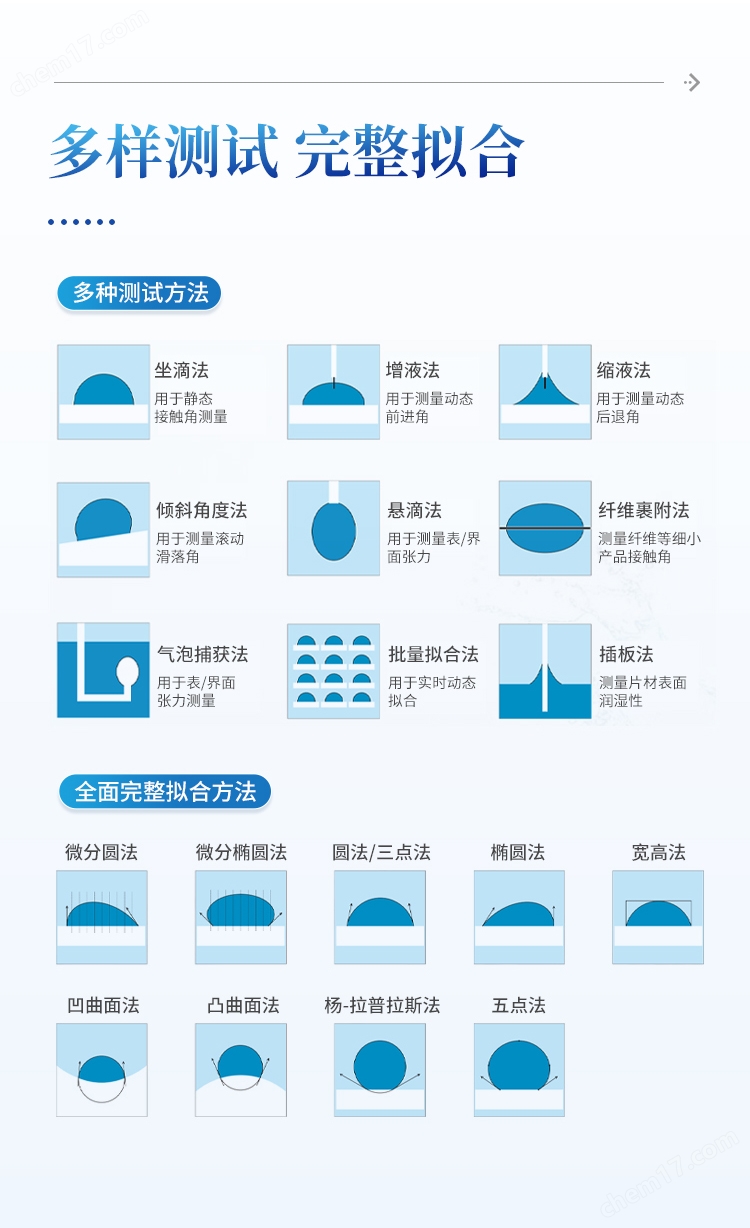

1. 液體在固體表面的鋪展、滲透、吸收等潤濕行為，座滴法測量靜態接觸角；

2. 材料在固體表面的前進角、后退角、接觸角滯后、滾動角、動態接觸角測量；

3. 吸收材料的連續實時研究及過程記錄，接觸角隨時間變化曲線分析；

4. 各種特殊材料的接觸角測量，如粉末、彎曲曲面、超疏水/超親水樣品；

5. 懸滴法測量各種液體表界面張力及其極性、色散分量；

6. 計算固體表面自由能（Surface free energy），及其極性色散分量分析；

7. 分析液體在固體表面的粘附功（Adhersion），評估固體表面均勻性、清潔度等。

三、便攜式接觸角測量?jī)x設備原理（Principle）

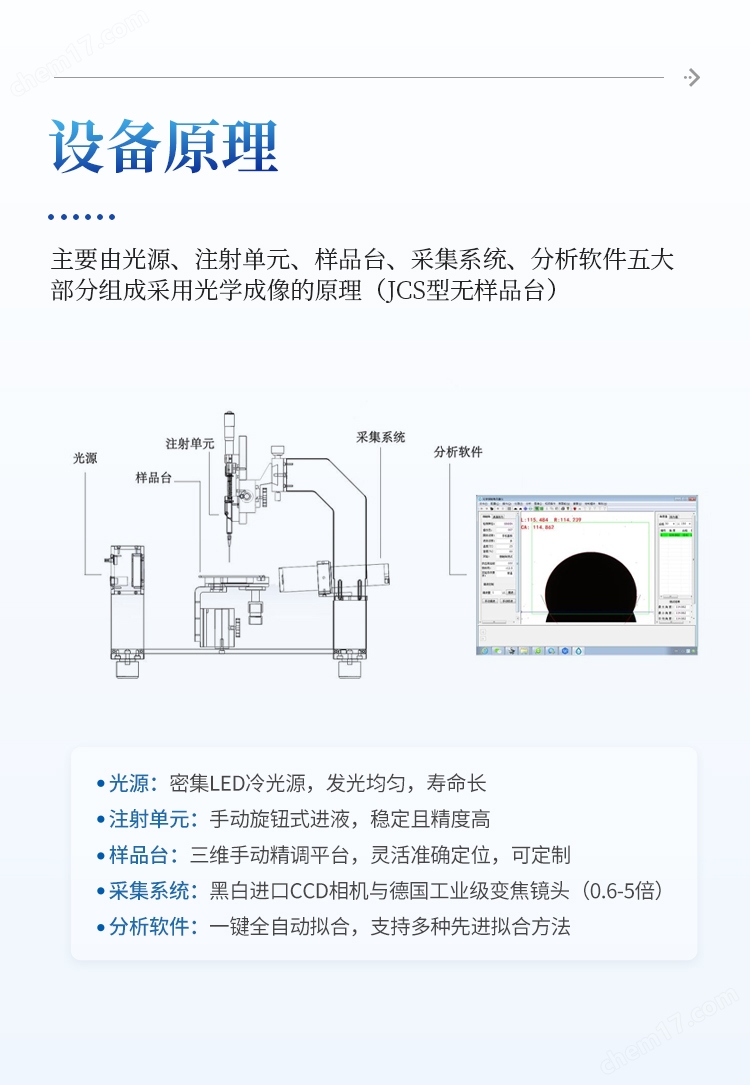

接觸角測量?jī)x主要由光源、注射單元、采集系統、分析軟件四大部分組成，設備采用光學成像的原理。

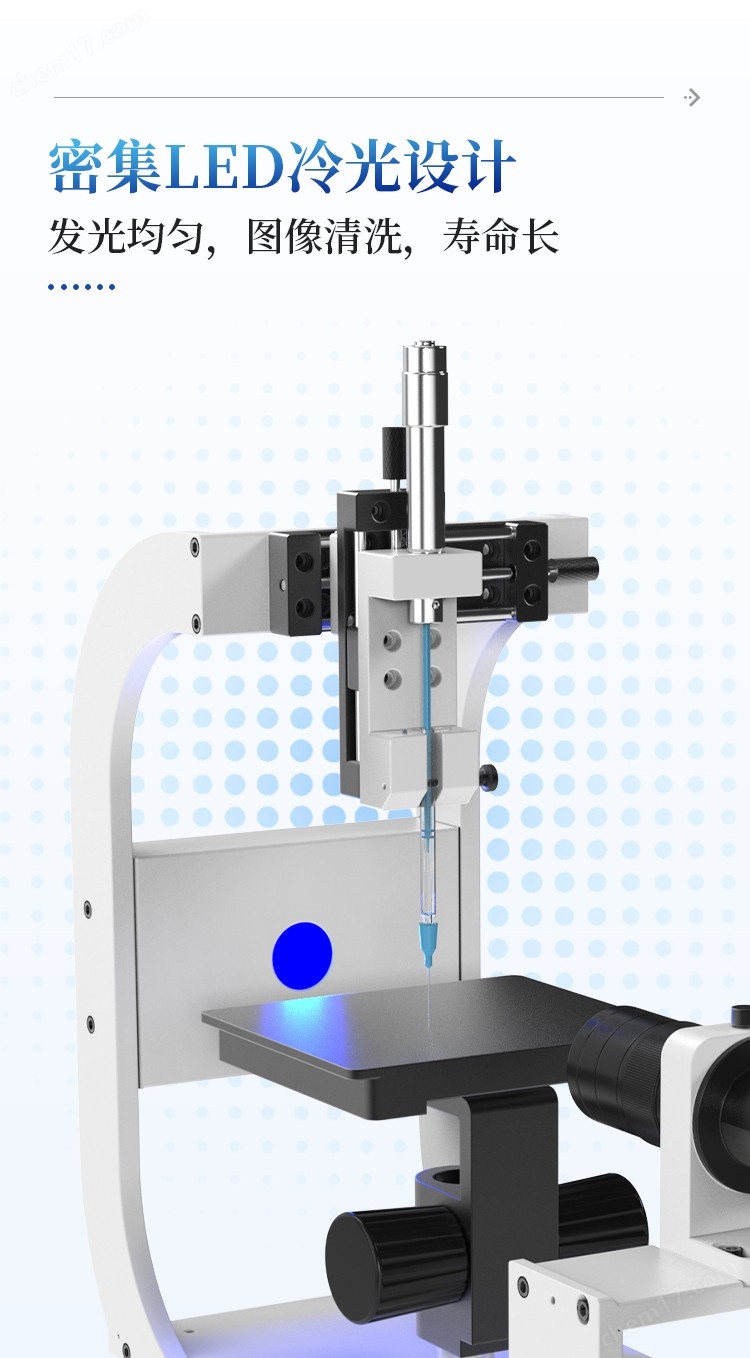

光源采用密集LED冷光設計，發光均勻，圖像清洗，壽命長；

注射單元采用手動旋鈕式精確滴液，滴液穩定，精度高；

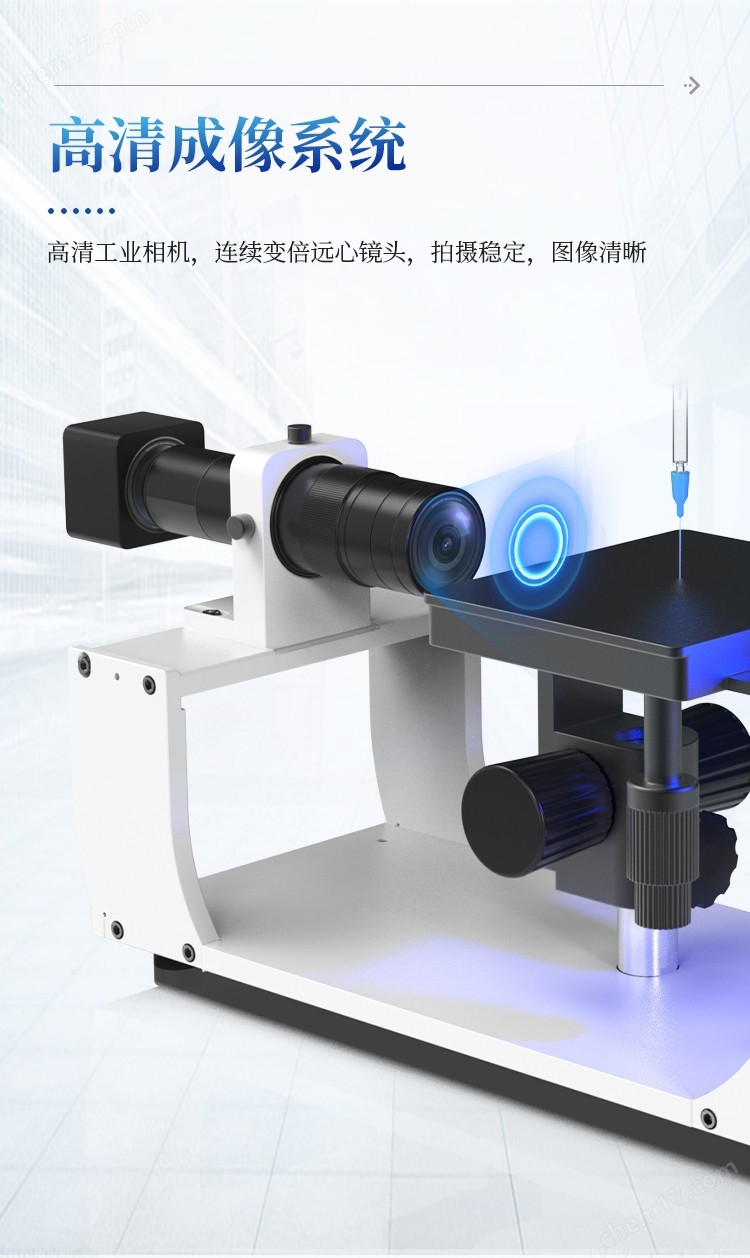

采集系統采用微型工業級顯微鏡，日本進口CCD相機，拍攝穩定，圖像清晰，真實可靠，鏡頭采用德國工業級進口配置，成像無畸形失真；

分析軟件功能強大，具備一鍵式全自動擬合能力，具備擬合方法，滿足各種液滴形態的精確擬合;

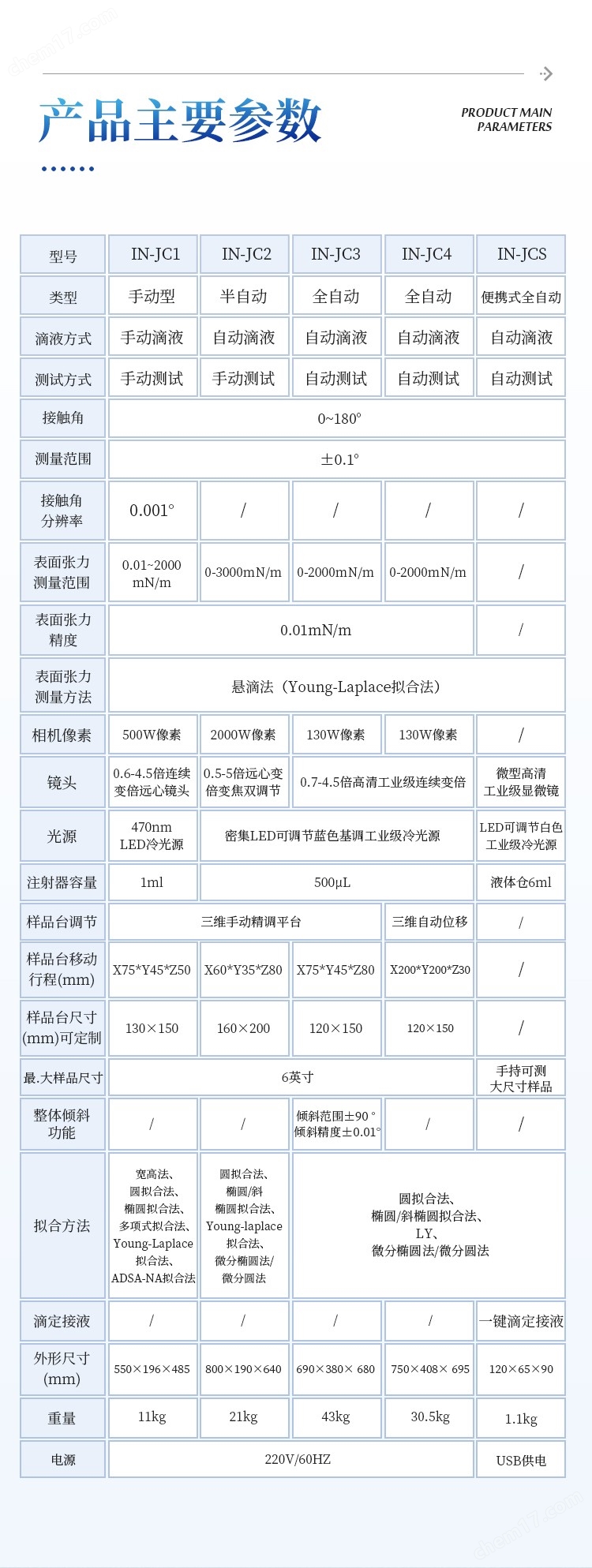

四、便攜式接觸角測量?jī)x技術規格（Specifications

五、全自動接觸角測定儀符合國家的相關標準（Accord with national standard）

1.GB/T 24368-2009(玻璃表面疏水污染物檢測)；

2.SY/T5153-2007（油藏巖石潤濕性測定方法）；

3.ASTM D 724-99（2003）（紙的表面可濕性的試驗方法）；

4.ASTM D5946-2004（塑料薄膜與水接觸角度的測量）；

5.ISO15989（塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量）；

六、接觸角測量?jī)x產品特點（Product features）

1. 主機采用高強度航空鋁合金結構搭配模塊化設計理念，自主研發的集成芯片電路控制，采納進口接觸角設備的設計精華與配置，保證儀器具有較強的穩定性；

2. 手持式接觸角測量?jī)x器中解決低角度擬合問題廠家，設備體積小、易攜帶，戶外常規樣品表面潤濕性能測試的選擇；

3. 采用工業級密集可調LED冷光源系統（壽命25000H以上），保證成像更清晰，同時避免額外熱度所導致的小液滴揮發；

4. 采用高性能日本進口工業機芯，微型工業級顯微鏡，基本可達到圖像無失真情況，確保優良的成像效果；

5. 采用USB標準接口，數據傳輸速度快，兼容性高，成像穩定性強；

6. 進口的接觸角測量校準樣，確保儀器的精準性，角度校準標準片15°30°60°90° 120°（選配）；

7. 采集系統設計靈活，適用于絕大部分測量環境，簡單應付多種復雜的樣品表面測量；

8. 擁有*接觸角分析方法，滿足所有種類液滴成像的精確擬合，其中包括微分橢圓與微分圓特殊液體成像擬合方法；

9. 采用計算方法，軟件已實現全自動擬合避免人為操作造成的誤差；

10. 具備雙邊接觸角測量快速擬合功能，更全面量分析液體與固體的表面潤濕性能、更準確的分析表面的實際潤濕情況；

11. 動態拍攝、視頻快速測試數據，可以連續性記錄測試接觸角的變化，再由軟件自動批量擬合；

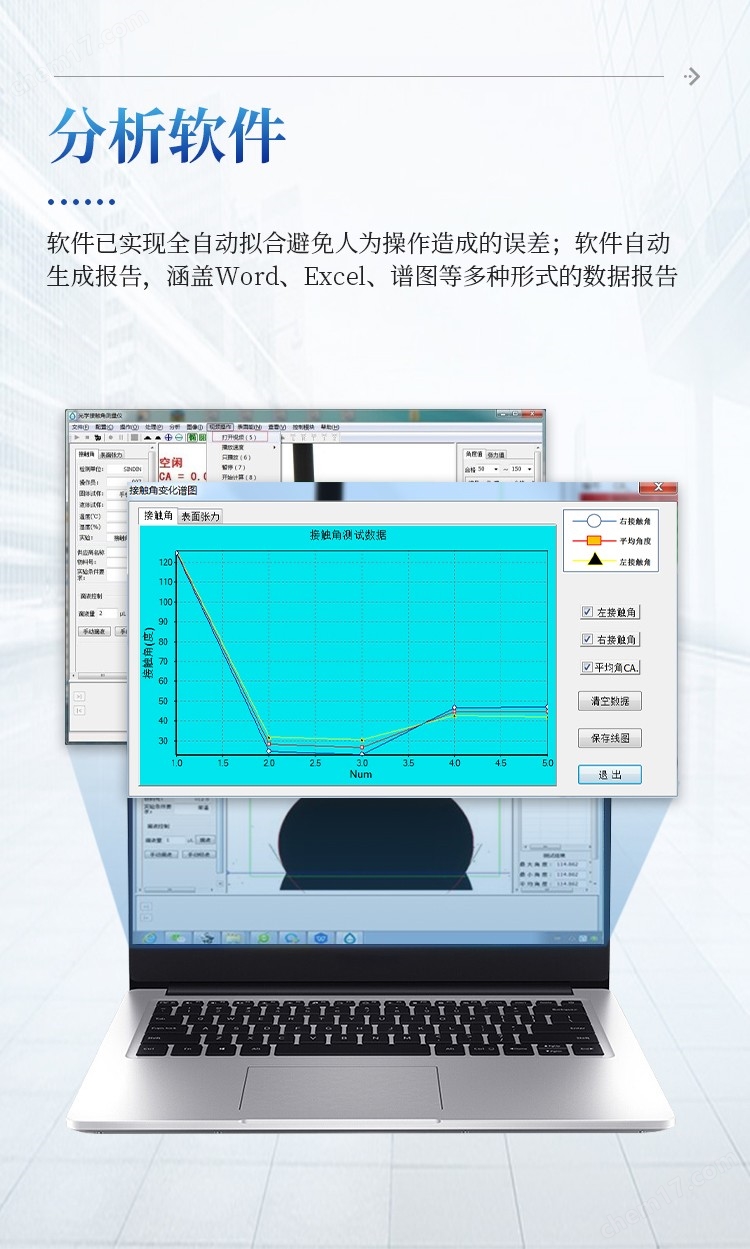

12. 軟件自動生成報告，其中涵蓋Word形式、Excel形式、譜圖形式等多種數據報告；

13. 具備多種可選配功能件，我司研發團隊雄厚可滿足客戶提出來的絕大部分測量要求。
