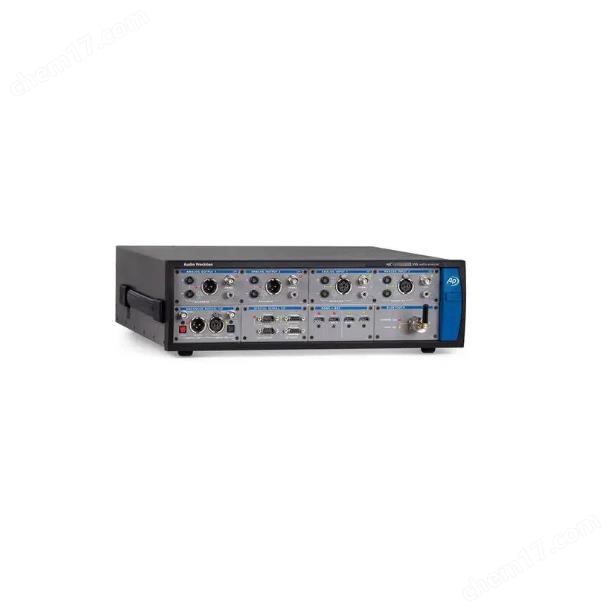

美國APX555音頻分析儀

美國APX555音頻分析儀

APX555B 是具有三十年經驗的測試設備，被認為是音頻行業的標準，

APx555是一款雙通道音頻分析儀，無需妥協。研發工程師和生產技術人員需要高性能，

廣泛的數字I / O選項和快速，直觀的軟件，APx555是音頻分析儀的新標準。

前--所--未--有的性能

典型的殘留THD + N為 -120dB 和超過1 MHz帶寬，APx555超過了所有其他音頻分析儀的模擬性能，

包括與2700系列分析儀相比提高了5 dB的改進。添加到120萬點的FFT和完整的24位分辨率，

您的性能與任何其他儀器無--法--比--擬。

齊全的輸入和輸出接口

美國APX555音頻分析儀

APx555具有兩個平衡和兩個不平衡模擬輸入和輸出，以及通過AES / EBU，

TOSLINK和SPDIF的216k數字輸入和輸出。此外，可以使用可選的數字串行，

HDMI與ARC，PDM和藍牙模塊擴展I / O。新的高級主時鐘（AMC）模塊處理輸入和輸出時鐘信號，

以將APx555與外部設備（或反之亦然）同步，AMC還可以產生抖動和分析。

AMC是APx555的標準配置，是APx52x系列和APx58x系列音頻分析儀的選擇。

發生器性能

正弦頻率范圍

0.001 Hz至80 kHz，DAC

5 Hz至204 kHz，模擬

頻率精度

3 ppm，DAC

30 ppm, Analog (Precision Tune)

IMD測試信號

SMPTE，MOD，DFD，DIM

最大幅度（平衡）

26.66 Vrms

幅度精度

±0.03 dB

平坦度（5 Hz-20 kHz）

±0.008 dB

剩余THD + N（22 kHz BW）

-117 dB +

1.0μV通常<-120 dB（1 kHz，2.0 V）

模擬輸出配置

不平衡，均衡(differential & single-ended)，CMTST

數字輸出采樣率

27 kS / s至200 kS / s

27 kS / s至108 kS / s光學

杜比/ dts發生器

是（編碼文件）

分析儀性能

最大額定輸入電壓

230 Vpk

最大帶寬

> 1 MHz

IMD測量能力

SMPTE，MOD，DFD，DIM

幅度精度（1 kHz）

±0.03 dB

幅度平坦度（10 Hz-20 kHz）

±0.008 dB

殘留輸入噪聲（22 kHz BW）

= 1.0μV

剩余THD + N（22 kHz BW）

-117 dB +

1.0μV通常<-120 dB（1 kHz，2.0 V）

單個諧波分析儀

H2-H10

最大FFT長度

1248K點

直流電壓測量

是

系統要求

•具有2千兆赫或更快的多核處理器（2個或更多核心）的PC

注：英特爾凌動雙核處理器沒有足夠的性能來運行APX軟件。

•2 GB或更多RAM（4 GB或以上推薦Windows 7/8）。

•微軟Windows 7、Windows 8或Windows 10（每種情況下32 -或64位）。
