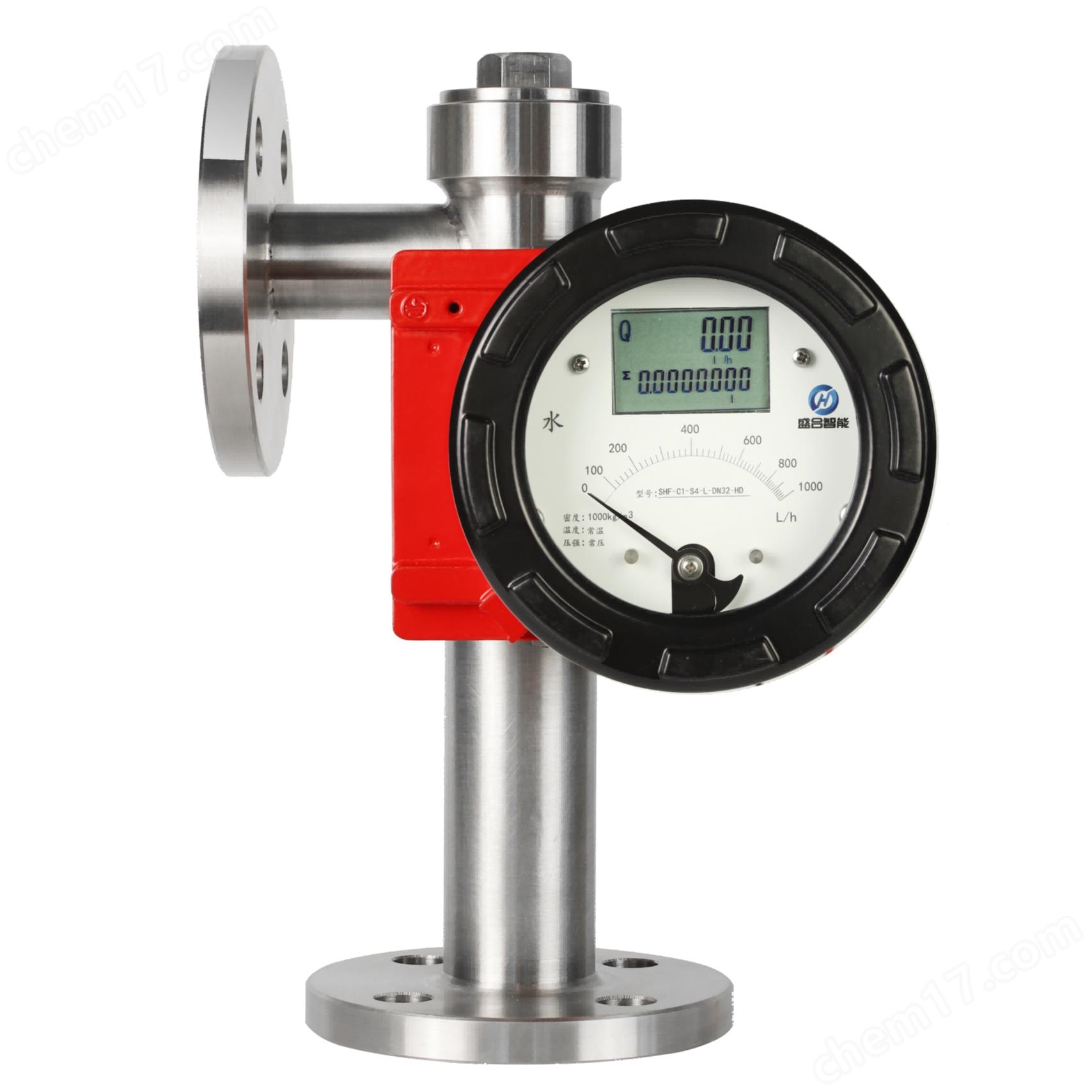

SHF 金屬管浮子流量計

金屬管浮子流量計工作原理：

浮子垂直安裝在錐形測量管內，由于流 體的作用，它可以在錐形管中上下自由移動，浮子的 最大外緣直徑與錐形管形成的環形面積隨著浮子位置 的變化而變化，當流體的流量穩定在某一數值時，浮 子也在某一個位置處于一種動平衡狀態，它與錐形管 之間的環形面積也保持恒定，此時，浮子受到三個力的作用：浮子向下的重量W，向上的浮力F和流體的動 力P，這三個力達到平衡。根據流體動力學的柏努力方 程，力平衡方程和流體的連續性定理，可以計算出流 體通過環形面積的平均瞬時流量。

在指示器內安裝符合HART@通訊協議的流量計智能卡,用 戶就能夠通過PC機，利用HART@通訊軟件進行管理和調整運行過程中HART@的儀表和監測過程變量。 流量計結構簡單，維修方便，工作可靠，適用性廣， 可用來測量液體、氣體和蒸汽的流量。

在金屬管浮子流量計浮子內部，嵌有一個高性能磁鋼，這樣就會在浮 子周圍產生磁場。當流體的流量趨于穩定，浮子處于動平衡狀態時，其周圍的磁場分布也趨于穩定。 指示器內的流量計智能卡上,有一對高性能磁傳感器-霍 爾元件，它們能準確地測量其周圍磁場的變化，以毫伏值 （mV）的形式與浮子的位置相對應。流體的流量值、浮子的 位置、毫伏值三者一一對應。 最后通過流量計智能卡將毫伏值轉換成一個標準的 4-20mA電流信號(兩線制)。

儀表類型及材料：

第一次使用儀表，要注意以下兩點：

液體測量：在開啟閥門過程中，為避免突然打開閥門，形成水頭沖擊，損壞儀表，務必要緩慢地打開閥門！

氣體測量：在開啟閥門之前，不要給管道加壓，否則，如果閥門（例如：電磁閥）被突然打開，浮子將沖向上限位處，并有可能損壞儀表，所以，務必要緩慢地打開閥門！

測量氣體的儀表可以裝配一個氣動阻尼裝置，以較大限度的減小浮子的震蕩。為進一步確保浮子的穩定性，可以在儀表的出口安裝一個節流閥或適當?shù)目装濉?/span>

對于智能型帶HART功能的指示器，首先要保證電氣接線正確，檢查無誤后，才能通電。否則，容易使儀表產生測量誤差；對于按鍵的操作，一定要按照使用說明進行，不要盲目操作，否則，會造成儀表內EEROM存儲的數據丟失或損壞。
