全自動影像測量儀CNC3020

具體成交價以合同協議為準
  • 公司名稱 寧波旗辰儀器有限公司
  • 品牌 其他品牌
  • 型號
  • 產地
  • 廠商性質 經銷商
  • 更新時間 2025/9/12 9:28:51
  • 訪問次數 131
產品標簽

全自動影像測量儀

聯系方式:岳蓓查看聯系方式

聯系我們時請說明是化工儀器網上看到的信息,謝謝!


寧波旗辰儀器有限公司主營產品:激光對中儀,激光測平儀,硅鋼片鐵損測試儀,聲級計,建筑聲學,激光測徑儀,漆包線檢測設備,金相實驗設備,鹽霧試驗箱,各類硬度計,電阻爐,烘箱,水分計,熔點儀,密度計,推拉力計,試驗機臺,內窺鏡,色差儀,標準光源箱,探傷機,工量具,電子天平,電子稱,粘度計,激光測距儀,測溫儀,氣動量儀,拉拔儀,試驗機,光譜儀,三座標等。

寧波旗辰儀器有限公司座落于寧波市北侖區長江大廈B1301室,毗鄰滬杭甬高速公路,距深水良港 北侖港僅一步之遙。地理位置*,交通便利;是專業從事計量檢測設備,環境試驗設備等各類檢測儀器的銷售。主要涉及:無損測試、理化分析、量儀及光學類、力學類、長度類的檢驗/檢測儀器設備、工量具等,銷售產品近一千多種,為企業質量管理起著重要的作用及企業認證提供完善硬件設備。

主營產品:

環境監測設備:積分/統計/1/1OTC聲級計,噪音計,分貝計,個人聲暴露計,防爆聲級計,聲級計校準器,振動分析儀,建筑聲學設備。

幾何測量行業:激光對中儀,激光測平儀,風電行業軸對中,船舶設備,皮帶輪對中儀,軸承故障檢測。

工程檢測設備:地下管線探測儀,油氣管道防腐層探測儀,規避儀,巡線專家,工程鷹眼,井蓋探測儀,高阻管線定位儀。

色彩類檢測:色差儀、分光色差儀、便攜式分光測色儀、臺式分光測色儀、光澤度計、標準對色燈箱等。

行業類檢測:埋地管道漏水檢測儀、硅鋼片鐵損測試儀、磁通計、激光測徑儀、漆包線檢測儀器、圓度儀等、氣動量儀。

厚度類檢測:超聲波測厚儀、涂層測厚儀、電鍍多層電解測厚儀、超聲波涂層測厚儀、進口測厚儀等。

硬度類檢測:洛氏硬度計、維氏硬度計(顯微硬度計)、里氏硬度計、布氏硬度計、邵氏橡膠硬度計、韋氏鋁合金硬度計、巴氏硬度計、濕模砂型硬度計等。

環境類檢測:鹽霧試驗機、高低溫試驗箱(恒溫恒濕試驗箱)、紫外線UV老化試驗箱、氙燈老化試驗箱、電磁振動試驗臺、模擬運輸振動臺、跌落試驗機等。

力學類檢測:萬能材料拉力試驗機、推拉力計、測試機臺、扭力測試儀、彈簧拉壓試驗機、彈簧(卡簧/渦圈簧)扭轉試驗機、表盤/數顯式扭力扳手等。

金相實驗分析:金相鑲嵌機、金相切割機、金相研磨機、金相拋光機、金相分析顯微鏡、金相耗材等。

無損測試類:粗糙度儀、測振儀、探傷儀、噪音聲級計、黑白密度計、烘箱電阻爐、水分儀密度計等。

材質分析類:火花直讀式全譜光譜儀、手持式XRF/臺式X射線熒光光譜儀(合金成分元素分析,有害物質ROHS檢測、鍍層厚度測試)、紅外碳硫分析儀等。

量測類儀器:二次元影像測量儀、光學投影儀、三次元三坐標、浮標/數顯式氣動量儀、激光測距儀、電子秤、分析天平、諾佳Noga磁力座表架、英示Insize量具、三豐Mitutoty量具、三和Shahe量具等。

竭誠期待與您的合作!







激光測徑儀,激光測距儀,漆包線檢測設備,金相實驗設備,激光測平儀,激光對中儀,超聲波測厚儀,管道檢漏儀,鹽霧試驗箱,硬度計

產地類別 國產 價格區間 5萬-10萬
應用領域 電子/電池,鋼鐵/金屬,航空航天,汽車及零部件,綜合

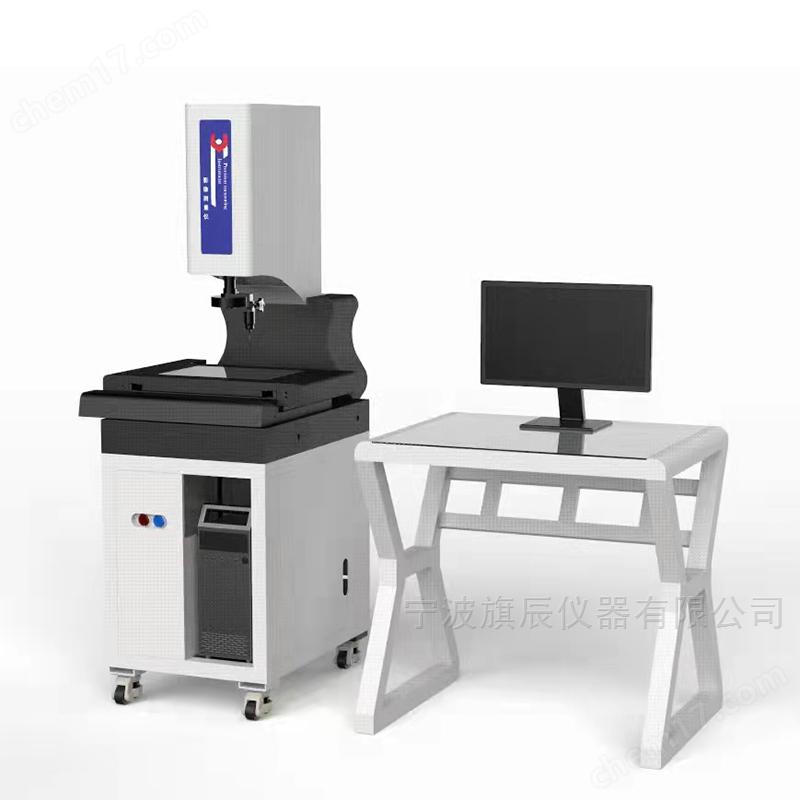

全自動影像測量儀CNC3020

全自動影像測量儀CNC3020

基本測量功能

可測量幾何、點、線、圓(最大、最小和平均)、弧、樣條曲線、橢圓、矩形、四邊形、槽、R角、環、間距、距離、點等等。構建:中心點、極值點、端點、交點、兩點連線、平行線、垂線、切線、平分線、中心線、合并、輪廓分割、半徑畫圓、三線內切圓、兩線半徑內切圓等。影像測量工具:繪圖點、最近邊緣點、聚焦點、圓形框取點、最佳邊緣點、最近點、整體提取、多段提取、紋理分割、多段紋理分割、電子卡尺、快速整理取圓、開放輪廓線、最大閉合輪廓線、最近閉合輪廓線。形位公差:直線度、圓度、位置度、平行度、垂直度、傾斜度、同心度等。坐標系:夾具定位坐標系、點線、兩點X、兩點Y、三點、兩線、圖像配準坐標系;平移、旋轉、手工調整坐標系。

編程與自動化操作

1.可生成任務進行全自動批量測量,并支持自動和手工交互操作。

2.鏡頭可手動變倍,變倍后無需重新校正。

3.光源實現自動控制,支持自動打光。

4.支持表面光五環八區、輪廓光的各區段自動控制。

5.可快速自動聚焦,聚焦測量高度

輸出及數據統計

1.可輸出Word、Excel和AutoCAD文件。

2.支持實時輸出至excel模版,可定制模版。

3.可以只輸出最后一次任務運行的數據。

4.運行任務時自動生成.rst格式文件,記錄任務運行的詳細信息。

5.運行完打?。喝蝿者\行完直接打印。

6.輸出任務數據到文件:輸出任務運行結果至文本中,同名任務的數據輸出至同文件。

8.基元屬性區域,實時顯示當前正在測量的基元數據。

9.基元超差區,分類顯示正?;?,超差基元,未測量基元等等。

自動影像測量儀



型號





行程





外部尺寸



重量





承重



CNC3020

300×200×200

660×560×960

320

25

精度解析度

1µm



測量精度



XY軸*

3+L/200)µm

*L表示測量長度,以毫米為單位

*L, the measured length in mm.

**Z軸的機械精度,聚焦的精度與工件表面有很大關系



速度



XY軸

Z軸

380mm/s

100mm/s

工作環境



溫度:20℃±2℃

溫度變化:<2℃/hr

濕度:30~80%

振動:<0.002g,<15Hz

電源:200~240Vac,50/60Hz,單相700W


2配置清單

序號

名稱

分項名稱

規格及主要技術參數

1

機械本體

主機

影像測量系統, 三軸CNC控制

2

機械結構

三軸花崗巖主體結構,物理性能穩定

3

光柵尺

SIPIN閉合式式光柵尺,分辨率1µm

4

導軌

德迅科技精密平行交叉滑軌

5

X/Y軸電機

雷賽科技精密伺服電機

6



光學系統

Z軸電機

雷賽科技精密伺服電機

7

傳動

無牙高速靜音傳動

8

攝像機

??低暻д拙W(wǎng)彩色工業數字攝像機

9

鏡頭

銳星6.5:1可變倍鏡頭

10

放大倍率

光學放大倍率:0.7~4.5X

影像放大倍率:28~182X

11

表面光

五環8區LED冷光源,256級亮度可調

12

輪廓光

LED冷光源,256級分區光源亮度可調

13

三維配置(選配)

三維測頭

英國雷尼紹三維測頭

14

測針

英國雷尼紹紅寶石測針

15

軟件系統

電控系統

version智能測控軟件

智能匹配版

16

ACT420電控系統

S高配版

17

操作手柄

霍爾專用手柄
