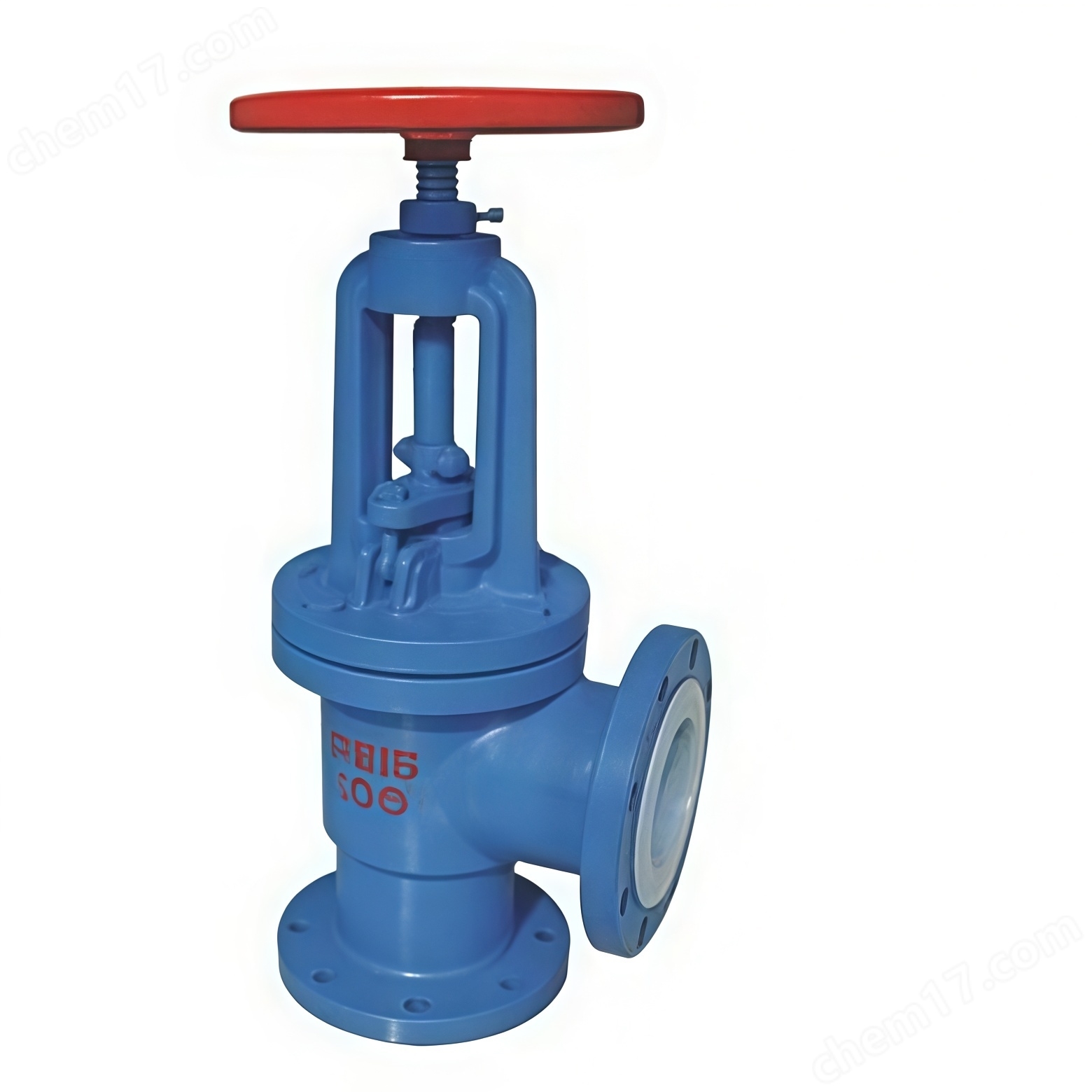

J44F46手動襯氟角式截止閥

J44F46手動襯氟角式截止閥產品介紹

J44F46手動襯氟角式截止閥是一種關閉件（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，主要用于接通或截斷管路中的介質，但不能做節流用。其具有結構緊湊、啟閉靈活、耐腐蝕性能強、行程短（一般為公稱通徑1/4）等優點。

J44F46手動襯氟角式截止閥技術參數

適用溫度：-50℃～150℃

適用介質：各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質

公稱通徑：DN15-DN350

公稱壓力：PN10-PN16（部分資料顯示1.6-2.5MPa）

材質：閥體/閥蓋材質有鑄鋼（WCB）、不銹鋼（SS304、SS316、SS316L等）；襯里材料有PCTEF（F3）、FEP（F46）、PFA（可溶F4）等

J44F46手動襯氟角式截止閥結構特點

結構形式：進口與出口呈90度直角，介質從底部流入，從側邊流出，可安裝在管路系統的拐角處

啟閉件：塞形閥瓣，密封面呈平面或錐面，閥瓣作直線運動，工作行程小，啟閉時間短

閥瓣與閥桿：設計為一體結構，可防止由于管路壓力波動造成內件沖出閥體，結構緊湊，使用安全

密封性能：密封面不易磨損、擦傷，密封性較好、壽命長，密封面之間摩擦力小

J44F46手動襯氟角式截止閥的安裝要點

安裝前準備

型號核對：確認閥門型號為J44F46，核對公稱通徑、壓力等級（如10/16C）及連接尺寸（如法蘭標準JB/T78/JB/T79）是否與管路設計匹配。

外觀檢查：檢查閥體、襯氟層是否有裂紋、劃痕，閥桿升降是否靈活，密封面無損傷。

介質兼容性：確認襯里材料（如F46）適用溫度（≤150℃）及介質類型（如強酸、強堿等），避免與熔融堿金屬、元素氟接觸。

安裝過程規范

安裝方向：角式結構可直接安裝于管路拐角處，介質流向應符合閥體箭頭標識，確保閥瓣升降方向與介質流動方向一致。

連接方式：采用法蘭連接時，均勻緊固螺栓，避免單側受力導致閥體變形；法蘭密封面需清潔，可搭配耐腐蝕性墊片（如PTFE材質）。

環境要求：安裝環境應避免劇烈振動，遠離高溫?zé)嵩矗短彀惭b需加裝防護罩。

安裝后檢查

啟閉測試：手動操作閥桿，確認閥門全開/全關位置清晰，無卡滯現象；檢查填料壓蓋密封是否滲漏。

系統調試：緩慢開啟閥門，觀察管路壓力變化，確保無異常泄漏。

J44F46手動襯氟角式截止閥的維護保養

日常操作注意事項

嚴禁節流調節：該閥門為截斷型閥門，禁止用于流量調節，以免高速介質沖蝕密封面導致泄漏。
