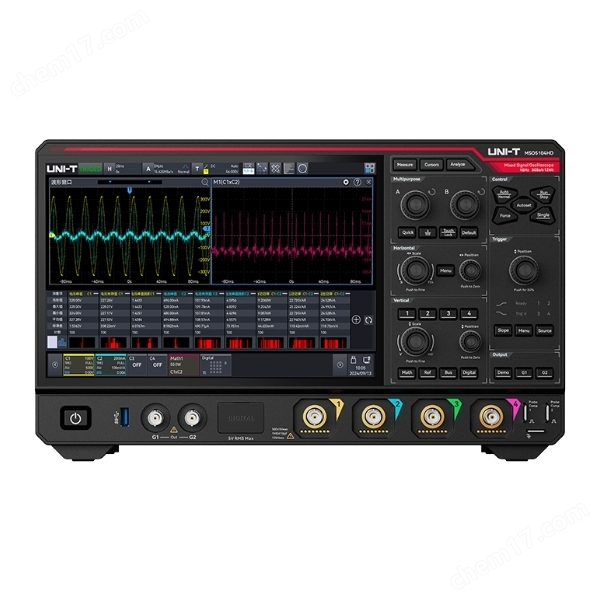

優利徳MSO5000HD系列 高分辨示波器

快速選型

特性與優點

• 模擬通道帶寬：1 GHz / 500 MHz / 350 MHz

• 模擬通道最高實時采樣率 5 GSa/s，數字通道最高采樣率 1.25 GSa/s

• 12-bit 垂直分辨率，達到 4096 點，波形細節清晰可見

• 4 個模擬通道 + 16 個數字通道，最大存儲深度 500Mpts

• 波形捕獲率最高達 800,000 wfms/s（ 順序模式：1,500,000 wfms/s）

• 集 9 種獨立儀器的功能于一身：包括數字示波器、邏輯分析儀、函數/任意波形發生器、頻譜分析儀、數字電壓表、頻率計、協議分析儀、波特圖分析儀、電源分析儀

• 內置 50 MHz 等性能雙通道函數/任意波形發生器，支持實時加載示波器屏幕數據到Gen 任意波輸出，并內置多種任意波

• 支持波特圖環路測試分析功能，分析系統的穩定

• 支持總線的時序分析功能：I2C、SPI、CAN

• 參數測量測量統計增加直方圖和折線圖顯示

• 多達 400,000 幀的硬件實時波形不間斷錄制和分析功能，并支持 USB 存儲設備導出

• 最大 4M 點增強 FFT，支持頻率設置，瀑布圖，檢波設置和標記等頻譜分析儀功能

• 支持增強分辨率，最高可到 4 位

• 多達 56 種參數測量

• Multi-Windows 支持多窗口顯示

• 多通道獨立 7 位硬件頻率計，并支持頻率計刷新時間和有效位數可調

• DVM 多通道獨立真有效值測量，支持 DC、ACRMS 和 DC+ACRMS

• 豐富的觸發類型：邊沿，脈寬，視頻，斜率，欠幅脈沖，超幅脈沖，延遲，超時，持續時間，建立保持、第 N 邊沿和碼型觸發

• 協議觸發和解碼功能：RS232/UART、I2C、SPI、CAN、CAN-FD、LIN、FlexRay、Audio、MIL-STD-1553B、Manchester、SENT、ARINC429、1-WIRE、CAN-XL、I3C

• 實用的區域觸發功能，可用于捕獲偶發信號和觀察復雜信號等

• Ultra Phosphor 3.0 超級熒光顯示效果，高達 256 級的灰度顯示

• 10.1 英寸 1280x800 高清電容觸摸，支持各種手勢操作：點擊，滑動，縮放，編輯，拖動等

• 豐富的外圍接口：USB Host、USB Device、LAN、EXT Trig、AUX Out(Trig Out、Pass/Fail、DVM）輸出、信號源輸出接口（Gen)、HDMI

• 支持 SCPI 可編程儀器標準命令

• 內嵌 WebServer，可通過瀏覽器對儀器進行訪問和控制，支持在 PC/手機兩種不同的設備操作方式，輕松實現跨平臺訪問

• 支持在線升級
