一、型號體系與組成

1. 2 通閥（FFB 系列）

• 基礎代號：FFB（代表直動式 2 通電磁閥）。

• 型號示例：FFB-11-8C-AC100V

• 拆解：FFB（2 通閥） + -11（通徑 / 結構代碼，如 φ1.2mm 通徑） + -8C（接口規格，如 Rc1/8 螺紋） + -AC100V（線圈電壓）。

• 細分維度：按通徑（φ1/φ1.2/φ2/φ3/φ4 等）、接口（Rc/G/NPT 螺紋）、線圈類型（DC24V/12V、AC100V/200V 等）、功能（NC 常閉 / NO 常開、耐高壓 / 耐腐蝕等）衍生數十種規格。

2. 3 通閥（FFG 系列）

• 基礎代號：FFG（代表直動式 3 通電磁閥）。

• 型號示例：FFG-31-8C-DC24V

• 拆解：FFG（3 通閥） + -31（通徑 / 結構代碼，如 φ1.6mm 通徑） + -8C（接口規格，如 Rc1/8 螺紋） + -DC24V（線圈電壓）。

• 細分維度：涵蓋通用型（常規流體控制）、加壓型（高壓場景）等結構，同樣按通徑、接口、線圈、功能（如真空兼容）拓展規格。

二、核心技術參數

1. 介質與環境兼容性

• 工作介質：壓縮空氣、潔凈水 / 去離子水、礦物油 / 液壓油（粘度≤50mm2/s）、中真空（部分 FFB NC 型，真空度 1.3×10?2～1×10?Pa）、干燥空氣等。

• 溫度范圍：流體溫度 - 10℃～60℃（需防凍結）；環境溫度：DC 線圈型 - 10℃～60℃，AC 線圈型 - 10℃～55℃。

2. 壓力與電氣特性

• 工作壓力：FFB 系列最高 1.4MPa（耐水壓 2.1MPa，NC 型）；FFG 系列最高 1.0MPa。

• 線圈功耗：AC 型低至 4.5W（較傳統電磁閥節能 60%），支持 DC24V/12V、AC100V/110V/200V 等多電壓。

• 響應時間：直動式結構實現毫秒級響應（通電 / 斷電≤50ms），適配高頻通斷場景。

3. 結構與防護

• 閥體材質：黃銅（脫鋅處理，耐腐蝕性提升）、部分型號可選不銹鋼（半導體 / 醫藥行業潔凈型）。

• 密封材質：丁腈橡膠（NBR，通用介質）、氟橡膠（FKM，耐酸堿）等，按需適配。

• 防護等級：IP65，可抵御粉塵、短暫噴水，適應工業復雜環境。

三、核心競爭優勢

1. 多介質 “一閥多用”

2. 節能與超長壽命

• 低功耗：AC 線圈通過全波整流技術，功耗從傳統 11W 降至 4.5W，長期運行大幅降本。

• 高耐久：動鐵芯與導向管采用耐磨合金，一體化無焊接結構，實測壽命超 2000 萬次（干燥空氣與普通空氣環境耐久性一致）。

3. 模塊化與易維護

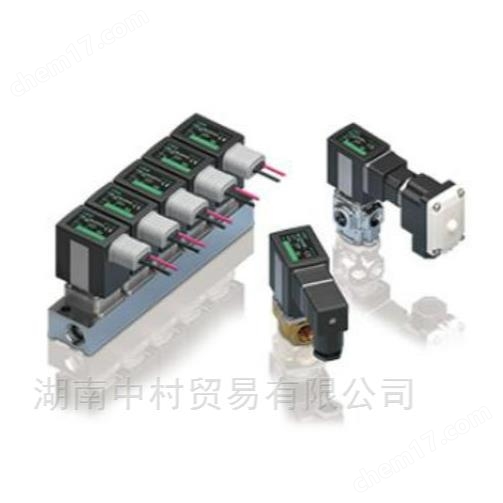

• 集成化設計：FFBM（2 通）、FFGM（3 通）支持2～10 閥集成，集中供氣 / 排氣，節省安裝空間與管路成本。

• 快速換件：線圈與靜鐵芯通過卡銷連接，可 360° 旋轉 / 無工具更換，維護時間縮短 50%。

4. 精準穩定控制

四、典型應用場景與行業

1. 工業自動化

• 氣動系統：FFG 3 通閥控制氣缸換向，實現機械臂抓取、傳送帶張緊等動作。

• 液體定量：FFB 2 通閥配合流量計，在化工反應釜、涂料配比設備中精準計量原料。

2. 食品與醫藥

• 無菌灌裝：FFB 不銹鋼型（如 FFB-41）采用 FDA 認證密封，用于飲料、注射液無菌灌裝管路通斷。

• 生物制藥：FFG 3 通閥切換培養基 / 試劑管路，防止交叉污染，滿足 GMP 要求。

3. 半導體與電子制造

• 晶圓清洗：FFB 微型閥（φ1.5mm）控制去離子水 / 清洗液，保障晶圓表面無殘留。

• 真空制程：FFB NC 型用于光刻機、PECVD 設備的真空腔室隔離，適配中真空環境。

4. 能源與環保

• 蒸汽系統：FFB 高溫型（如 FFB-51）耐受 180℃蒸汽，用于鍋爐水位調節、供熱管路通斷。

• 污水處理：FFB 耐酸堿型（如 FFB-31）控制酸性廢水排放，抵抗腐蝕延長壽命。

五、選型建議

• 介質為氣體 / 需換向：選FFG 3 通閥；介質為液體 / 僅需通斷：選FFB 2 通閥。

• 高頻通斷（>10 次 / 秒）：選DC 線圈型（響應更快）；長距離布線（>100m）：選AC 線圈型（壓降更?。?/p>

• 緊湊空間 / 集成需求：選FFBM（2 通集成）、FFGM（3 通集成） 系列，支持多閥連座安裝。
