O2.IQ 智能氧分析儀（系統）

O2.IQ智能氧分析儀（系統）

其核心亮點包括：

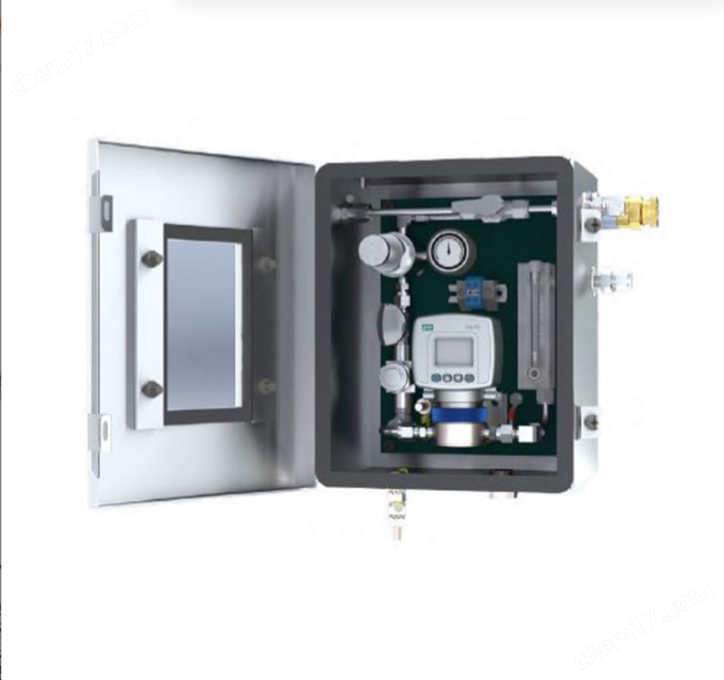

• 壁裝式NEMA 4X和IP66不銹鋼包裝

• 氧IQ型電化學分析儀的特點

• 包裝設計便于訪問，包括可訪問傳感器電池更換

• 樣品處理系統提供隔離、過濾、壓力調節、流量和壓力指示，以及便于查看所有讀數的透明窗口。

應用

標準O2.IQ套件專為天然氣管道中的氧氣測量而設計；然而，由于其標準采樣調節系統，該套件可輕松應用于多種場景。壓力調節功能允許入口壓力高達400 psig (27.5 bar)并降低至環境壓力，以便進行精確測量。

 這種不銹鋼包裝的緊湊尺寸，加上環路供電的oxy.IQ分析儀，使其非常適合安全和危險區域的位置。服務的市場和應用包括：

• 工業煤氣生產

• 天然氣

• 石油化工

• 熱處理和退火

• 惰性焊劑氣體

• 氣態烴類流

O2.IQ智能氧分析儀（系統）

應用參數

• 氣體壓力范圍：0 - 400 psig (0 - 27.5巴）

• 氣體樣本溫度：32至113°F（0至45°C）

• 電源要求：24至28 VDC，50 mA

O2.IQ質量標準

所有裝置

精度

• ±校準點的1%范圍

• ±在0至10 ppmv范圍內的校準點的范圍的2%（限OX-1或OX-2）

重復性

• ±范圍的1%

• ±0至10 ppmv范圍的2%（僅OX-1和OX-2）

決議

• ±0.1%的范圍

線性

• ±范圍的2%（OX-1、2、3、5）

• ±范圍的5%（OX-4）

O2Sensor工作溫度

32至113oF（0至45oC）

試樣壓力

入口壓力為400 psig (27.5 bar），排放至大氣

氣壓影響

±每mmHg的讀數為0.13%（與juedui壓力成正比）。校準過程中，必須保持壓力和流量恒定。

工藝連接

1/4英寸/6mm壓縮管接頭入口和出口

尺寸

10.0 x 8.0 x 5.32英寸(273.1 x 203.2 x 135毫米）

權重1

5.0 lb (6.8 kg)

樣品流速

1.0 工藝裝置推薦使用SCFH（500 cc/min）

電氣分類認證

本質安全

• 美國/加拿大

• IS，適用于A、B、C、D、T4類

• AEx ia IIC T4

• ATEX和IECEx

• Ex Ia IIC Ga T4 Tamb -20至60oCIS保護裝置，不具有自燃保護功能，除非使用齊納屏障或電氣隔

離器：

• 美國/加拿大：1類，2區，A、B、C、D組：T4

歐洲的合規性

符合EMC指令2004/108/EC

用戶可選擇的測量范圍和相應的傳感器氧含量OX-1和OX-2OX-3和OX-4 OX-5

0至10 ppmv ?

0至20 ppmv ?

0至50 ppmv ?

0至100 ppmv ? ?

0至200 ppmv ? ?

0至500 ppmv ?

0至1000 ppmv ?

0至2000 ppmv ? ?

0至5,000 ppmv ? ?

0至10,000 ppmv ? ?

0%至1% ? ? ?

0%至2% ?

0%至5% ?

0%至10% ?

0%至25% ?

0%至50% ?
