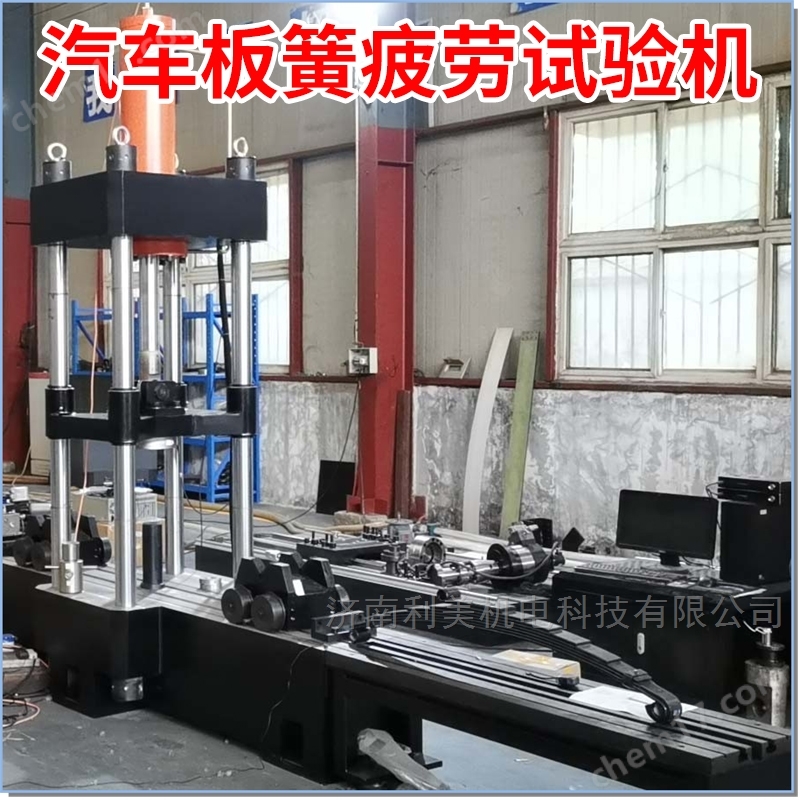

PWS-400 汽車板簧疲勞試驗機

PWS-400

汽車板簧疲勞試驗機

一、簡介：

汽車板簧疲勞試驗機廣泛應用于材料和零部件的動、靜態力學性能試驗，包括材料和零部件的拉伸、壓縮、低周和高周疲勞等試驗。配置高低溫箱可進行高低溫力學試驗。

一、用途:

用來對汽車鋼板彈簧進行疲勞性能試驗的專用設備，該試驗機通過液壓同服方式來實現對汽車鋼板彈簧的靜態試驗、動態試驗和疲勞性能試驗，本試驗機可以完成JB3383《汽車鋼板彈簧臺架試驗方法》、JB523《汽車鋼板彈簧技術要求》、QC T29035-91《汽車鋼板彈簧技術條件》、GB/T 19844-2018 《鋼板彈技術條件》標準中要求的相關試驗。本試驗臺可對汽車鋼板彈簧總成在特定條件下，進行預壓后，檢測其剛度大小;可以按預置弧高測量負荷大小，也可以通過預置負荷測量弧高大小;在規定的應力下進行鋼板彈的疲勞試驗

二、測試內容及計算機顯示內容:

1、靜態試驗力

2、動態試驗力

3、位移值(弧高)

4、疲勞試驗振幅

5、疲勞試驗次數

6、試驗頻率

三、主要構成部分及特點:

主要由主機系統、液壓系統、伺服控制系統、強電控制系統、計算機數據處理系統等部分組成。主機的試驗框架為四柱式框架結構，剛性好、強度大、適用范圍廣?？蚣苌隙藱M梁設置升降機構，可意調節高度，便于安裝不同試樣。四柱固定于試驗平臺上，試驗平臺設計加工貫通滑槽，以備試驗小車在上面滑動。伺服作動器安裝在活動橫梁上，試驗平臺水平放置于地面上。本機具有油源過壓保護:油溫互鎖保護:計數器予置值互鎖保護:負荷、位移上、下限設定值超限保護:電機過流保護級安全防護等多種保護功能。

四、主要技術指標:

1、額定動靜負荷:±400KN。

負荷測星精度:±0.5%(FS)。

3、作動器額定位移:300mm,

4、位移測星精度:±0.5%(F.S)。

5、作動器振幅:±80 mm，

6、工作頻率范圍:01~8HZ(可調)。

1Hz 振幅可達+80 mm

3Hz 振幅可達+25 mm

7、橫梁移動范圍:不小于300 mm,

8、計數器總容量:9.999,999次，具有面板予置和清零，當達到予置數時，試驗自動停止，

9、函數發生器:正弦波、方波、三角波等

10、控制方式:位移、負荷控制。

11、液壓源:工作壓力21Mpa，額定流量200Lmin，

12、計算機:中國臺灣研華工控機，。打印機為HP打印機

13、軟件配置:在Windows平臺上編制的中文試驗管理程序及試驗應用軟件。

五、售后服務:

1. 設備到器方安裝調試合格后，經雙方簽字確認之日起，我公司提供為期一年的免費保修;終身維修。

2. 貨物期內所有非人為的質呈問題由我公司負責，維修發生的費用由我公司承擔。期內貨物的主要部件更換后，貨物期重新計算，設備終身提供維修服務，超過期后的維修只收零配件費，終生優惠提供本設備的所有備件;

3.貨物在使用期間，我公司接到貴方的維修服務通知后，將以優良的服務態度，提供1小時響應，并與我公司技術人員完成溝通:2小時提供維修解決方案:6小時內決一般故障:若必要時24-48小時內進駐現場4.我公司有的售后服務人員，主動跟綜、動態服務，根據檔案，不定期回訪檢查設備的運行情況，及時發現問題并消除隱患:

5.免費提供軟件升級，并對操作人員進行培訓或指導。
