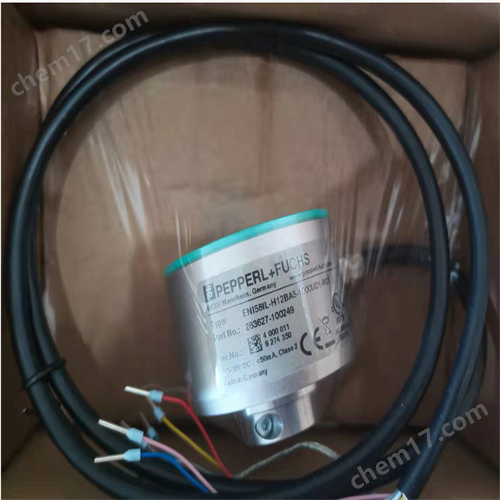

ENI58IL-H12BA5-1024 德國P+F倍加福增量型旋轉編碼器
- 公司名稱 成都善榮機電設備有限公司
- 品牌 P+F/德國倍加福
- 型號 ENI58IL-H12BA5-1024
- 產地 德國
- 廠商性質 經銷商
- 更新時間 2025/10/20 8:41:26
- 訪問次數 171
聯系方式:余玲17302157802 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
| 產地類別 | 進口 | 應用領域 | 生物產業,石油,能源,制藥/生物制藥,綜合 |
|---|---|---|---|
| 重量 | 0.5kg |
德國P+F倍加福增量型旋轉編碼器
ENI58IL-H12BA5-1024UD1-RC1
ENI58IL-H
增量旋轉編碼器
材料
外殼3.2315 鋁 (AlMgSi1,耐鹽水腐蝕)
法蘭3.2315 鋁 (AlMgSi1,耐鹽水腐蝕)
軸空心軸 不銹鋼
質量< 300 g 沒有電纜
旋轉速度最大 6000 min -1 防護等級 IP65 , 最大 3000 min -1 防護等級 IP67
慣性力矩≤ 70 gcm2
起始扭矩≤ 1,5 Ncm 防護等級 IP65 , ≤ 3 Ncm 防護等級 IP67
軸負載
角度偏移最大 1 °
軸向偏移最大 1 mm
尺寸
直徑58,5 mm
主要優勢一覽
外殼 ∅ 58 mm
空心軸
最高 5000 ppr
通用輸出驅動器
環境條件
工作溫度-40 ... 85 °C (-40 ... 185 °F) ,固定電纜
-5 ...85 °C (23 ...185 °F),可移動電纜
存儲溫度-40 ... 85 °C (-40 ... 185 °F)
BlueBeam 技術確保精度
通用規格
檢測類型光電采樣
線性度誤差± 0,025 °
脈沖計數最大 5000
功能性安全相關參數
MTTFd140 a
任務時間 (TM)10 a
L1015 E+9 轉速為 3000 rpm 時
診斷覆蓋率 (DC)0 %
電氣技術規格
工作電壓UB4,75 ... 30 V DC
空載電流I0最大 50 mA
輸出
輸出類型推挽式或 RS422(通用輸出驅動器,輸出電平取決于輸入電壓)
負載電流最大值/通道 40 mA ,短路保護,反極性保護
輸出頻率最大 400 kHz
上升時間300 ns
A 到 B 相
脈沖計數 < 360090 ° ± 9 ° 電氣
脈沖計數 ≥ 360090 ° ± 15 ° 電氣
工作循環1/2 ± 10 %
連接
連接器M12 連接器,8 針
M12 連接器,5 針
M23 連接器,12 針
10 針 MIL 連接器
7 針 MIL 連接器
電纜∅6 mm,4 x 2 x 0.14 mm2
固定電纜,帶 M12 插頭。5 針
固定電纜,帶 M12 插頭。8 針
編碼器碼盤的材料有玻璃、金屬、塑料,玻璃碼盤是在玻璃上沉積很薄的刻.
線,其熱穩定性好,精度高,金屬碼盤直接以通和不通刻線,不易碎,但由于金
屬有一-定的厚度,精度就有限制,其熱穩定性就要比玻璃的差---個數量級,塑料
碼盤是經濟型的,其成本低,但精度、熱穩定性、壽命均要差一些。
分辨率-編碼器以每旋轉360度提供多少的通或暗刻線稱為分辨率,也稱解:
析分度、或直接稱多少線,一般在每轉分度5~ 10000線。
信號輸出:
信號輸出有正弦波(電流或電壓),方波(TTL、HTL),集電極開路(PNP、NPN),
推拉式多種形式,其中TTL為長線差分驅動(對稱A, A-;B, B-;Z, z-), HTL也稱推
拉式、推挽式輸出,編碼器的信號接收設備接口應與編碼器對應。
信號連接-編碼器的脈沖信號一般連接計數器、 PLC、 計算機,PLC 和計算機
連接的模塊有低速模塊與高速模塊之分,開關頻率有低有高。
德國P+F倍加福增量型旋轉編碼器
