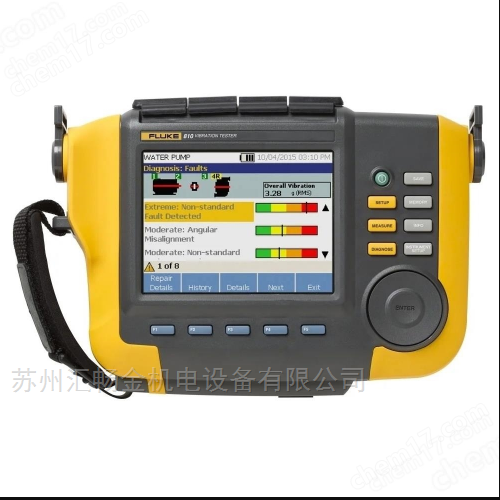

FLUKE 810 振動測試儀

診斷技術指標

標準故障： 不平衡、松動、失中和軸承故障
分析： 電動機、風扇、鼓風機、皮帶和鏈條驅動器、變速箱、聯軸器、離心泵、活塞泵、滑片泵、螺旋槳泵、螺桿泵、旋轉式螺紋/齒輪/凸輪泵、活塞式壓縮機、離心式壓縮機、螺桿式壓縮機、緊密連接的機器、心軸
機器轉速范圍： 200 rpm 至 12000 rpm
診斷詳情： 純文本診斷，故障嚴重度等級（輕度、中度、嚴重、極嚴重），維修詳情，引用的峰值，頻譜

電氣技術指標

量程變換： 自動
A/D 轉換器： 4 通道，24 位
可用帶寬： 2 Hz 至 20 kHz
采樣： 51.2 Hz
數字信號處理功能： 自動配置的防失真濾波器、高通濾波器、抽樣、重疊、加窗、FFT 和平均采樣率： 2.5 kHz 至 50 kHz
動態范圍： 128 dB
信噪比： 100 dB
FFT 分辨率： 800 線
頻譜窗口： 漢寧窗 (Hanning)
頻率單位： Hz、orders、cpm
振幅單位： in/sec、mm/sec、VdB（美國）、VdB*（歐洲）
非易失性存儲器： SD 微型存儲卡、2 GB 內存 + 用戶擴展存儲槽（附加存儲空間）

通用技術指標

尺寸（高 x 深 x 寬）： 18.56 x 7.00 x 26.72 cm (7.30 x 2.76 x 10.52 in)
重量（含電池）： 1.9 kg (4.2 lb)
顯示屏： ? VGA，320 × 240 色（對角線 5.7 英寸）LED 背光 TFT LCD

輸入/輸出連接

三軸傳感器連接 4 針 M12 連接器
單軸傳感器連接 BNC 連接器
轉速計連接 Mini DIN 6 針連接器
PC 連接 Mini ‘B’ USB (2.0) 連接器

電池

電池類型 鋰離子，14.8 V，2.55 Ah
電池充電時間 3 小時
電池放電時間 8 小時（在正常情況下）
交流適配器 輸入電壓 100 VAC 至 240 VAC

輸入頻率

50/60 Hz

操作系統

WinCE 6.0 Core

語言支持

 英語、法語、德語、意大利語、日語、葡萄牙語、簡體中文、西班牙語

保修期

三年

環境指標

工作溫度： 0 °C 至 50 °C（32 °F 至 122 °F）
存儲溫度： -20 °C 至 60 °C（-4 °F 至 140 °F）
工作濕度： 10% 至 95% 相對濕度（無冷凝）
機構認證： CHINA RoHS、CSA、CE、C TICK、WEEE
電磁兼容性： EN 61326-1:2006, EN 61010:1:2001 第 2 版

傳感器技術規格

尺寸（深 x 寬）： 2.86 x 12.19 cm (1.125 x 4.80 in)
重量： 96 g (3.4 oz)，包括電纜
電源： 由 810 測振儀供電
檢測： Class 2 激光二極管
量程： 6.0 至 99,999 rpm

精度

6.0 至 5999.9 rpm ± 0.01% 和 ± 1 位
5999.9 至 99999 rpm ± 0.05% 和 ± 1 位

分辨率

 0.1 rpm

有效范圍

1 cm 至 100 cm（0.4 in 至 39.27 in）

響應時間

 1 s (> 60 rpm)

控件

測量開/關透明按鈕

接口

6 針 Mini DIN

電纜長度

50 cm (19.586 in)

保修期

1 年

轉速計附件

反光帶 1.5 x 52.5 cm (0.59 x 20.67 in)
Viewer PC 軟件

低硬件要求

1 GB 的 RAM

操作系統要求

 Windows XP、Vista

配置包含

帶診斷功能的振動診斷儀
三軸加速度計、磁鐵安裝座、帶膠粘劑的安裝墊套件、加速度計快速斷開電纜
激光轉速計和儲存兜
帶電纜和適配器的智能型電池
背帶和可調手帶
Viewer PC 軟件
微型 USB 至 USB 電纜
入門指南、帶圖示的快速參考指南、用戶手冊光盤
攜帶包
