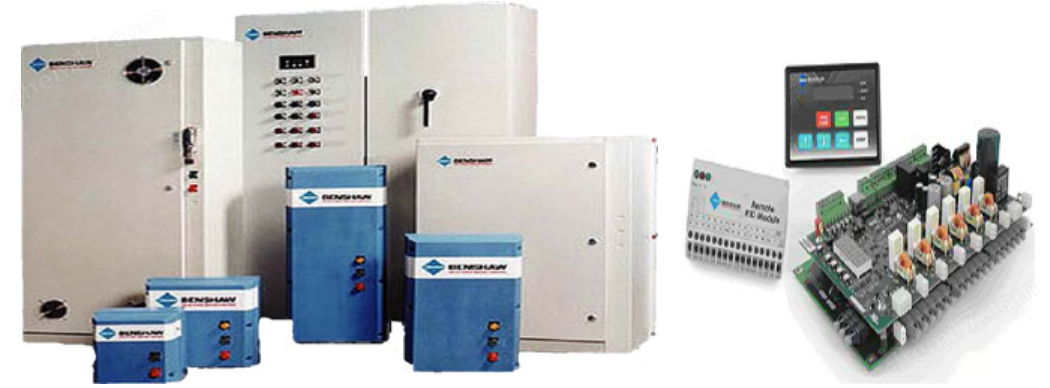

RB 和 RC 系列低壓固態軟起動器，是采用BENS HAW 公司研制的世界上**一代的 Redistart MX2和下一代的Redistart MX3電動機微機控制器為**的固態軟起動器、它適用於額定電壓1140V及以下，額定電流27～838A，額定功率6.4KW-1166KW的三相交流電機控制電路中，既可你為標準的軟起動器，又可作為內接三角形軟起動器之用，還可作為星三角形起動控制器、相位控制器和電流跟隨器用。

其主要特點是：

·固態設計                                                            ·節能運行方式

·電機電流閉環控制、功率（KW）閉環控制、轉矩閉環控制和速度閉環控制

·軟停車、直流制動                                                ·可編程的電機保護

·各種通信總線和遠程監控                                       ·可編程的運行參數

·艱巨環境下工作可靠性                                          ·可編程的各種電氣參數測量

RB是帶旁路接觸器（集成在軟起動器內部，或與軟起動器分開安裝）的固態軟起動器

RC 是不帶旁路接觸器 而長期工作於 調壓狀態的固態軟起動器，（它也可以外接旁路接觸器），因此它的用途更**，除了可用于一般需要軟起動/或軟停止的負載，例如水泵、風機、壓縮機之外，也可用于：

1.需要節能運行的場， 例如電動扶梯、抽油機

2.頻繁起動的場，例如軋機輔助設備

3.起動時間長的場合

4.大轉動慣量的負載，例如球磨機、粉碎機之類的設備等 ．大過載能力的負載



RB/RC系列固態軟起動器符合的標準：

ANSI, CSA, IEEE, UL, NEMA 等標準。

UL508C“Power Conversion Equipment";

      IEC947-4-2“交流電動機半導體控制器和起動器” （國際GB14048.6-1998等同采用此標準）

ANSI 51電動機過載 等等

有UL, CUL，CE。

電磁兼容性（EMC）符合：

·EN50081-Z發射和傳導              ·EN55011/05.98

·EN50082-2抗擾性/敏感性          ·EN61000-4-2靜電放電

·EN61000-4-3無線電發射           ·EN61000-4-4電氣快速瞬變/躍升

·EN61000-4-6注入電流

美國BENSHAW公司**穎的MX²控制技術提供了一個強大的、靈活的、智能的低壓電動機控制平臺。 以MX²為基礎的控制提供用戶可選擇的起動模式， 可組態的數字和模擬量I/O， 內置的多功能測量?jī)x表，功能的保護，直觀的容易使用的用戶界面。新的控制板端子配置一一與可編程的電流互感器（CT）負載設置相配合，使得Benshaw的MX² 技術能在寬廣的范圍內對電機作智能化軟起動。

?內置多種起動模式的高性能電機控制           ?7%和14%額定速度的點動控制

?3個用戶可組態的數字量輸入                      ?2個固定用于起動和旁路確認的輸入

?3個用戶可組態的輸出繼電器和1個固定用于旁路確認的輸出繼電器

?用戶可組態的模擬輸入/輸出                      ?可編程的CT（電流互感器）變比值

?接地殘余電流                                          ?*的電機及其饋電線路電氣參毅測量

?輕載直流制動                                          ?功率模塊的熱敏電阻 檢測保護

?每一故障的數據記錄                                 ?具有1140V規格

?節能控制                                                ? 具有CE、UL、CUL、NEMA：CCC

?具有遙控鍵盤                                          ?內置自檢查功能

?Modbus 485通信，以及擴展到其他通信總線的通信轉接橋選件

同時BENSHAW公司新一代MX³技術將低壓電機控制技術的性能和功能推進到了更高的水平。由于具有實時時鐘，增強的編程能力，易用性以及的柔性結構，Benshaw的MX³控制器提供了更為*的電機控制和保護，具有各種強大的可靠性能，使用戶的期望得以實現。

MX³的控制器、功能模塊、軟件和傳感器都經更新設計、制造和測試，以實現集成控制系統，消除了在其他形式的降壓起動設備中固有的協調和性能問題。

與市場上其他型式的電機控制設備相比，BENSHAW的新一代MX³技術具有更多嵌入式功能，更多的可配置選項，更大的可擴展性和更廣闊的通信能力，從而可縮短現場調試時間， 改進電動機性能和保護能力，提高診斷能力，使電氣系統的監控和維護任務更現代化和有效率。

BENSHAW的 MX3控制技術除了提供全部MX²的功能，另外還有：

?8個用戶可組態的輸入                                              ?2個固定輸入用于起動和旁路確認

?6個用戶可組態的繼電器輸出                                     ?1個固定輸出用于旁路確認

?實時時鐘                                                               ?電動機溫度系揣在敏電阻（PTC）輸入

?零序接地故障                                                         ?RTD模塊選件

?可帶附加的可控硅實現充分的直流制動                        ?事件日志（99事件記錄器）：

?每小時起動次數限制                                                ?起動間隔時間：

?二次起動之闖的時閩限制                                          ?零速開關輸入

?可控程全導通輸出                                                   ?功率因翻起限跳閘

?具有CYCLO周波控制（0-40%速度）                 ?電源電壓短時跌落或消失，保持電機繼續運行功能

RB和RC控制方式：

起動：RB和RC固態軟起動器不僅具有電壓斜坡控制（**代固態軟起動器的起動方式） 和帶電流閉壞的電流斜坡控制（第二代固態軟起動器的起動方式），同時還具有第三代固態軟起動器的起動方式－轉矩閉環控制方式和功率閉環控制方式。轉矩閉環控制特別適用于水泵消除水錘和皮帶運輸機的控制，而功率閉環控制特別適用于**的發電機供電系統中電動機的起動控制。

運行：RB在達到額定速度時可以自動合上旁路接觸器，實現旁路運行。RC可以不帶旁路接觸運行，可以實現節能控制。RC固態軟起動器在運行時還具有節能運行方式，可以根據負載情況自動調節電動機端電壓，達到**功率因素，實現節能運行。還可作相位控制器和電流跟隨器用。

停機：具有自由停機、軟停機和轉矩閉環控制停機

（泵停機）和直流動力制動（可選件）等方式。
