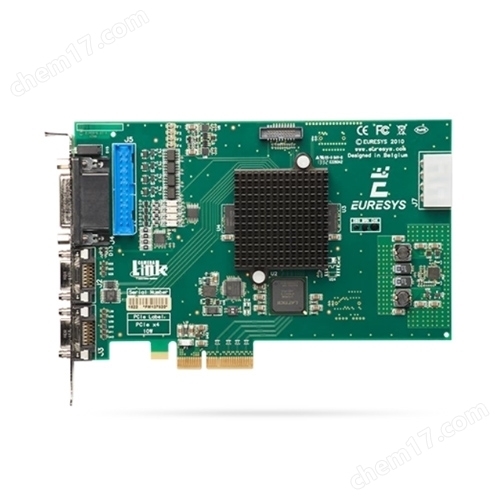

Grablink Full采集卡
- 公司名稱 凌云光技術股份有限公司
- 品牌 其他品牌
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/10/17 15:01:41
- 訪問次數 101
聯系方式:楊女士18862177052 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
| 產地類別 | 國產 | 應用領域 | 綜合 |
|---|
Grablink Full采集卡采用Camera Link數據傳輸方式,是一種點對點半并行/半串行數據接口。使用多個低壓差分信號(LVDS)對和一個或兩個26針MDR-26或SDR-26連接器??梢赃M行不同的相機鏈路配置,Base模式使用一條數據線連接相機,實現2Gbps的數據帶寬。也可以使用80Bit模式(Deca),兩條數據線連接相機,提供6.8Gbps(850兆字節/秒)帶寬。除了圖像傳輸,還提供4組相機控制信號。
Grablink Full采集卡特性
支持更遠的數據傳輸距離
多達到10組IO接口
可記錄事件的日志工具
PCIex4接口,帶寬達到850MB/s
兼容市面上百種Camera Link接口相機
支持單相機的Base、Medium、Full、80-bit模式
產品規格
產品型號 | Grablink Full |
數據接口 | Camera Link SDRX2 |
總線接口 | PCIe Gen2.0x4 |
支持相機數量 | Base模式支持雙相機;Mediμm/Full/Deca模式支持單相機 |
線陣、面陣數據格式支持 | Mono8/10/12/14/16 |
支持像素時鐘 | 20~85MHz |
內存 | 1GB |
協議支持 | 支持GenICam標準,GenCP3.1協議 |
支持觸發接口 | GPI/O-DH60-27pin插座(2對RS422差分輸入接口,4個光耦隔離輸入接口,8路可配置輸入輸出接口) |
觸發功能 | 高速差分信號、光耦隔離信號支持5V、12V、24V |
產品尺寸 | 167.65x111.15mm |
功耗及散熱 | 典型功耗6.9W,被動散熱 |
工作溫度 | 0~50℃ |
存儲溫度 | ‘-20~70℃ |
二次開發Demo | 提供SDK,C/C++ |
操作系統 | Windows7/8.1/10/Linux |
