LB-LDL800雷達流量計支持手機藍牙

產品的主要優勢如下：

n 基于混合頻段雷達進行非接觸式測量，流速，液位，流量同時輸出互不干擾，維護少、不受泥沙等影響

n IP68 防水設計，適用各種野外環境，適用于各種天氣環境

n 外觀小巧緊湊，

n 集成防反接、防雷、過電壓保護功能

n 支持Modbus-RTU 協議方便接入系統

n 支持手機藍牙調試，方便現場人員維護工作

1. 技術規格

表2–1 技術規格

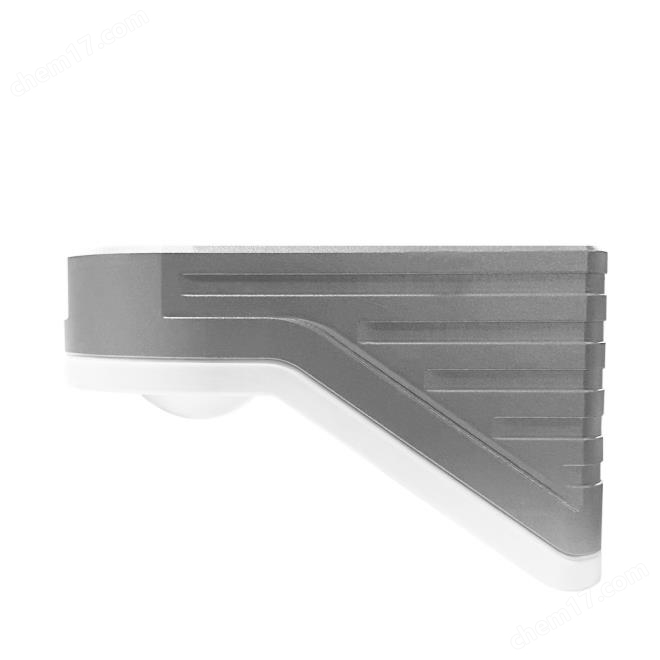

流量計整機結構小巧，自帶水平氣泡用于安裝調整。一體化表面，內部灌封強化密封，適應各種的工框。

1. 安裝

流量計由流速測量雷達與液位測量雷達兩部分組成。其中，流速計通過測量水流的多普勒頻移來計算水面的流速；液位測量雷達與流速測量雷達類似，通過計算電磁波的飛行時間，進而計算雷達距離水面的距離。流量計根據測量的流速與液位，結合輸入的實際待測河流特征，估算出河流截面上的速度分布，并根據相應經驗?zāi)Ｐ陀嬎愠龊恿髁髁俊?/span>

因此，準確測量流量需要注意以下幾點：

1.1  待測水域的選擇

（1）測驗河段內水流方向，流速均無大的變化，水面有一定的波浪起伏。

（2）無大漩渦、亂流、湍流等現象，河段順直。

（3）漂浮物：漂浮物會對雷達信號產生一定的干擾，使得流速測量結果產生一定跳變，在漂浮物離開雷達視野后，測量可以恢復正常。

（4）降雨：雨水本身屬于運動物體，同樣會被雷達測量到，雷達內置跟蹤系統，可以避免測量結果跳變。同時，為了更好的測量，建議將安裝角度調低至30°左右。

注：如果待測水面平靜無波瀾，雷達發射的電磁波將因為鏡面反射的緣故，將無法反射回接收機，進而導致雷達接收不到回波信號，也就無法給出準確的流速結果。

1.2  安裝角度的影響

（1）為了保證液位的正確測量，盡量將流量計正對水面放置，即保證流量計水平安裝（水面不存在過大的坡度）如果流量模組傾斜安裝，可能影響雷達測量測量精度與測量穩定性。建議水平傾角控制在正負3°以內。

（2）當流量計水平放置，流速測量部分與水面夾角大致為，如圖4-1所示。

（3）流速模組與水面的夾角決定了流速測量穩定性與可靠性，夾角過小，雷達回波太弱，雷達無法穩定測量，測量結果不可靠；雷達傾角過大，比如85-90°之間，雷達無法感受水流的多普勒頻移，測量結果也會不可靠。雷達內置陀螺儀，會根據時間偏角對流速進行自動補償，因而無需精確調整。
