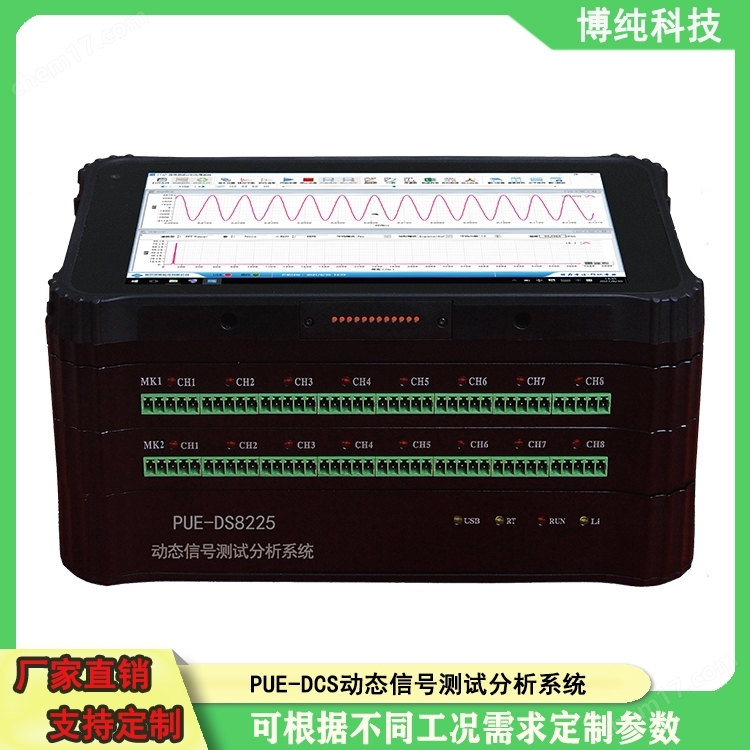

高性能動態采集卡PUE-DCS系列

高性能動態采集卡PUE-DCS系列：我店專營煙氣CEMS在線監測，水質在線監測，VOCs在線監測，工業過程氣體分析，氨逃逸氣體在線分析，酸露點分析儀，原位式NOx/O2 氮氧化物檢測儀等其它氣體檢測儀器及其配件，數據采集與分析系統廠家直銷，歡迎致電詢價對比。

  基于模塊化設計，每臺設備由1臺主控制板與1～8套采集模塊構成，組成8～64通道動態測量系統。同時可多臺設備并行同步工作，最多達1024通道。并且各通道可以同時接入不同的傳感器，對應變、電壓、電流、力、荷重、壓力、扭矩、位移、溫度、振動、加速度、速度等物理量進行同步精確測量。廣泛應用于橋梁、建筑物、飛機、船舶、車輛、起重機械、旋轉構件等結構動靜力測試、疲勞測試、特征分析。

測試主機（PC）一般主流電腦即可，USB3.0或RJ45千兆網絡接口，即插即用，方便可靠。數據以EXCEL或TXT或自有格式保存，軟件可以實時顯示當前特征值。所有測點同步采樣，每通道獨立信號調理、獨立AD、獨立DA，最高采樣頻率可達256KHz。

測量采用模塊化設計，結構緊湊，體積小巧。每塊采集板集成8個測點，每測點內置獨立的高精度120Ω(可選配其它阻值)橋路電阻、每測點獨立高穩定信號放大調理電路、高性能AD轉換器。具有較高的精度和抗干擾能力。

“軟”硬件技術，方便后期升級硬件，客戶可根據測試需求自主定制硬件，設置軟件參數，軟件編輯硬件，使得設備滿足各種測試場合。

儀器檢定指標達到0.2級，可滿足教學、工程技術和科研的需要。特別適合野外、車載或機載工況下工作。

二、技術參數

1、測量點數：8～64通道。

2、采樣頻率：1Hz～256KHz, 步進1Hz，軟件任意設置。

3、采集方式：所有通道同步采集。

4、測量精度：±0.2%(0.2級)。

5、測試信號帶寬：DC～100KHz。

6、信號輸入：每通道任意選擇輸入類型，可直接接入市面各型傳感器而無需其他輔助設備。

①應變

輸入類型：全橋、半橋、1/4橋二線制、1/4橋三線制、1/4補償橋。

應變范圍：±10000με、±32768με、±100000με；

應變分辨率：0.1με。

②電壓

輸入類型：單端電壓、差分電壓。

電壓范圍：±5mV、±10mV、±50mV、±100mV、±500mV、±1V、±5V、±10V。

電壓分辨率：0.1uV。

③電流

輸入類型：±20mA、±80mA、0～20mA、4～20mA。

電流分辨率：1uA。

④其他傳感器

溫度：0～1500℃（各型熱電偶），：0～300℃（pt100）；

壓力：壓阻式壓力傳感器、稱重傳感器。

位移：應變式、電阻式、LVDT電感式、電渦流、激光位移等類型。

加速度、速度：磁電式、電容式、IEPE式等類型。

應變式傳感器：力、壓力、扭矩、位移等應變式傳感器。

其他傳感器：空隙水壓力計、土壓力計等電壓、電流輸出型傳感器。

7、應變激勵橋壓：3.052V。

①可調激勵電壓:0～10V/100mA,軟件設置,精度0.1%。

②其他激勵電壓：±12V、DC24V。

③恒流源：內置IEPE傳感器4mA恒流源及調理電路。

8、穩定度(輸入端短接)：±4字節/4小時；±1字節/℃。

9、抗混濾波：截止頻率為采樣頻率的1/2.56，阻帶衰減大于-80dB/Oct;

10、自動平衡：每通道獨立16位D/A滿量程硬件控制自動平衡,達到wanquan清零，不損失測量范圍。并且可以任意設置不平衡點，按照實驗要求手動設置零點值。

11、測量導線電阻，軟件自動補償導線電阻帶入的誤差，保證不損失測試精度。

12、主機自動保存設置參數，設備意外斷電后保證設置數據和調零點不丟失，設備上電后自動回復到斷電前狀態，自動完成數據續傳。

13、提供4位快插SYNC同步端，提供DC5V100mA隔離電壓，快速完成霍爾開關、光開關、高低電平、上升沿、下降沿等同步信號識別。同步信號經光隔離后輸入到主板，提供對設備的絕對保護。

14、每模塊獨立靜音風扇散熱，根據溫度的變化自動調整風扇轉速，保證設備熱穩定性，消除設備溫飄對測試數據的影響。

15、測試主機：內嵌Win10測試主機，可不依賴PC進行信號測試。8寸觸摸屏，方便可靠。自帶32G硬盤，測試數據yongjiu保存。

16、內置電源：內置鋰電池，保證獨立運行8小時，特別適合野外、車載或機載工況下工作。

17、使用快接接頭，快速完成數據線連接，從而無需現場焊接。大大節約實驗的時間。

18、外形尺寸：200*150*260(長mm *寬mm *高mm)。

19、工作濕度:不低于 90%。

20、工作溫度:-20℃～60℃。

三、特點

1、混合輸入：各通道任意選擇DC、AC和應力應變等模擬量輸入類型無需其他輔助設備,做到真正的萬能輸入。

2、自動平衡：每通道獨立16位D/A滿量程硬件控制自動平衡,達到清零，不損失測量范圍。并且可以任意設置不平衡點，按照實驗要求手動設置零點值。

3、并行同步：每通道獨立并行高穩定信號放大調理電路、高性能AD轉換器。所有測點同步并行采樣、顯示、保存，最高采樣頻率達5KHz。

4、超高精度：每通道內置獨立高精度120Ω橋路電阻、高穩定信號放大調理電路、高性能AD轉換器，具有精度和抗干擾能力，測試精度達到0.2％。

5、可調激勵源: 0～10V/100mA, 每通道軟件任意設置,精度0.1%。
