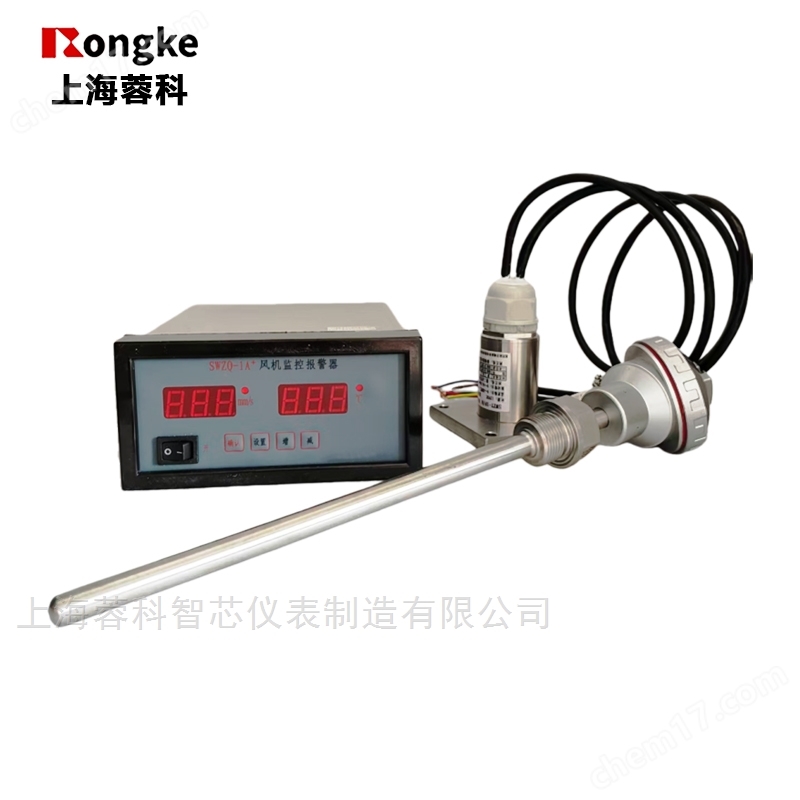

SWZQ-1A-SWZT-1FA風機監控報警器

1.1  SWZQ-1A-SWZT-1FA風機監控報警器主要用于對冷卻塔風機運行過程中風機的振動速度和滑油溫度進行實時監控，當振動速度或滑油溫度超過給定值時，進行聲光報警，并通過繼電器觸點輸出，自動切斷風機電源，起到保護風機，減小損失的作用。

1.2  SWZQ-1A風機監控報警器在設計過程中廣泛采用了xian進技術和科研成果，它與以往各型號報警器相比，具有以下幾方面顯著特點：

1.2.1  對振動速度和滑油溫度兩個參數的監控處理集成在一塊線路板上，由一塊二次儀表完成，因此，主控柜可以留出更多的空間用以安裝其它儀表；

1.2.2  二次儀表采用微處理器進行數據的采集、處理和輸出，因此，可靠性、穩定性以及集成度和智能化水平更高；

1.2.3  具有標準4~20mA電流輸出接口，可與集群控制的計算機連接；

1.2.4  振動傳感器采用最 xian進的集成電路芯片，精度高，工作穩定可靠；

1.2.5  振動探頭和溫度探頭是分體式，可廣泛適用于各型風機對傳感器的安裝要求；

1.2.6  一次儀表和二次儀表的連接采用電流接口，傳輸距離可達到更遠，抗干擾性更強，數據可靠性更高。

1.2.7  一次儀表采用了嚴格的密封工藝以及牢固的安裝方式，使一次儀表在惡劣條件下的工作壽命大大提高。

1.2.8  由于采用了硬件及軟件措施，可以將大部分由意外因素（如陣風）造成的瞬時偏大的振動值從數據陣列中剔除，大大降低了誤報警率。

1.3  SWZQ-1A風機監控報警器經外場長期使用，證明該報警器具有工作穩定、性能可靠、安裝使用方便等特點，深受用戶好評。

2  主要性能參數

2.1 二次儀表安裝形式： 標準盤式；

2.2 二次儀表開口尺寸： 151+1×75+1；

2.3 報警輸出形式：   繼電器觸點輸出及聲光報警；

2.4 輸出繼電器觸點容量： 220/380Vac，3A，無感；

2.5 顯示方式：    振動速度、滑油溫度各三位數字顯示；

2.6 有效測量范圍：    振動速度(RMS)：0~9.99mm/s；

                 滑油溫度：0~99.9℃；

2.7 靈敏度和精度：    振動速度：±0.01mm/s，精度5%±0.1mm/s；

                    滑油溫度：±0.1℃，精度5%±1℃；

2.8 頻率響應：     2~100Hz；

2.9 振動測量方向：    水平；

2.10最大傳輸距離：   1km；

2.11與外設接口形式：   兩路4~20mA電流輸出；

采樣電阻≤250Ω，線阻≤150Ω；

2.12一、二次儀表連接方式：四線實時4~20mA電流；線阻≤150Ω；

2.13使用條件：

2.13.1 環境溫度：    二次儀表  -10~70℃；

一次儀表  -10~70℃；

2.13.2 相對濕度：    二次儀表  不高于85%；

一次儀表  不高于95%；

2.14 二次儀表外形尺寸： 160×80×182

2.15 一次儀表質量：   2kg

2.16 二次儀表電源：   220Vac±10%，50~60Hz；

2.17 二次儀表最大功耗： 10W。
