MDBG63-225Z-M9B SMC 標準氣缸
| 參考價 | ￥ 100 |
| 訂貨量 | ≥1件 |
具體成交價以合同協議為準
- 公司名稱 上海圖衡自動化設備有限公司
- 品牌 SMC/日本
- 型號 MDBG63-225Z-M9B
- 產地
- 廠商性質 經銷商
- 更新時間 2025/10/29 15:26:55
- 訪問次數 29
聯系方式：圖衡宋春17317636379 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 應用領域 | 食品/農產品,汽車及零部件,電氣,綜合 |
|---|
SMC 標準氣缸/ SMC 標準氣缸

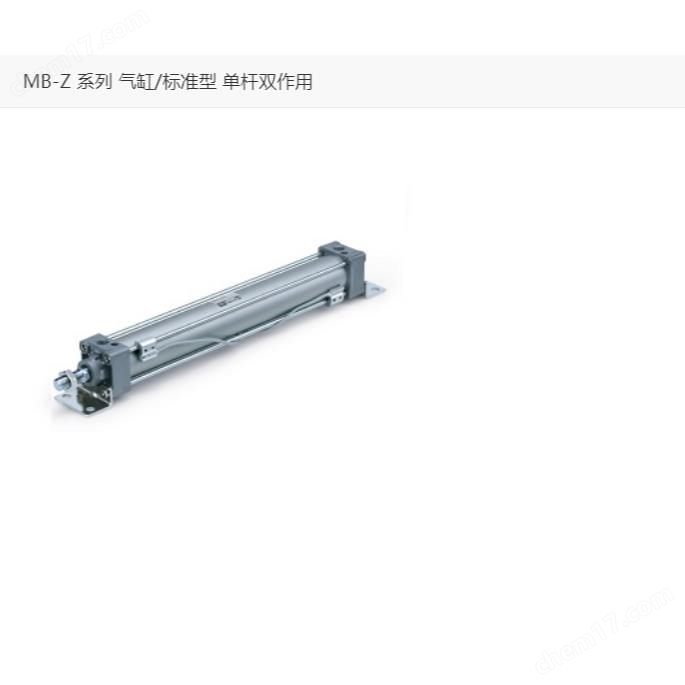

描述 MB-Z 系列 氣缸/標準型 單桿雙作用
●由于缸蓋形狀的改變，質量大減輕10%
●設定了桿端安裝件、或擺動腳座安裝件的型號 (省去了分別訂購氣缸和支件的時間)
●帶磁性開關 (MDB-Z系列: MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q)
●設定了桿端安裝件、或擺動腳座安裝件的型號 (省去了分別訂購氣缸和支件的時間)
●帶磁性開關 (MDB-Z系列: MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q)
| 字段描述 | 字段取值 | 取值描述 |
|---|---|---|
| 內置磁環 | D | 內置磁環 |
| 安裝方式 | G | 無桿側法蘭型 |
| 缸徑 | 63 | 缸徑 63mm |
| 通口螺紋的種類 | - | Rc |
| 氣缸行程 | 225 | 225 |
| 氣缸追記號 | - | 無防護套,氣緩沖 |
| 行程調整標記 | - | 無 |
| 雙行程標記 | - | 無雙行程標記 |
| 氣缸行程2 | - | 無氣缸行程2 |
| 氣缸追記號2 | - | 無防護套,氣緩沖 |
| 附件1 | - | 無 |
| 附件2 | - | 無 |
| 磁性開關型號 | M9B | 無觸點磁性開關, 直接出線式, 帶指示燈, 2線式, 橫引出, 導線長0.5m, 適用電壓：DC24V(DC10~28V) |
| 磁性開關個數 | - | 2個 或 無 |
| 訂制規格 | - | 標準 |
其他特性
| 字段描述 | 取值描述 |
|---|---|
| 配管口徑 | 3/8 |
| 適用流體 | 空氣 |
| 形式 | 氣壓式 |
| 動作方式 | 雙作用 |
| 桿端形狀 | 外螺紋 |
| 桿端外螺紋尺寸 | M18X1.5 |
| 低使用圧力 [MPa] | 0.05 MPa |
| 高使用圧力 [MPa] | 1.0 MPa |
| 保證耐壓力 [MPa] | 1.5 MPa |
| 使用流體溫度 小値 [°C] | -10 ℃ |
| 使用流體溫度 大値 [°C] | 60 ℃ |
| 周圍溫度 小值 [°C] | -10 ℃ |
| 周圍溫度 大值 [°C] | 60 ℃ |
| 給油 | 不給油式 |
| 使用活塞速度 小值 [mm/s] | 50 mm/s |
| 使用活塞速度 大值 [mm/s] | 1000 mm/s |
| 行程范圍2 | 1800 mm |
| 活塞桿直徑 [mm] | 20 mm |
| 受壓面積 IN [mm2] | 2803 mm2 |
| 受壓面積 OUT [mm2] | 3117 mm2 |
| 理論推力 IN [N] (使用圧力 0.2 MPa) | 561 N |
| 理論推力 IN [N] (使用圧力 0.3 MPa) | 841 N |
| 理論推力 IN [N] (使用圧力 0.4 MPa) | 1121 N |
| 理論推力 IN [N] (使用圧力 0.5 MPa) | 1402 N |
| 理論推力 IN [N] (使用圧力 0.6 MPa) | 1682 N |
| 理論推力 IN [N] (使用圧力 0.7 MPa) | 1962 N |
| 理論推力 IN [N] (使用圧力 0.8 MPa) | 2242 N |
| 理論推力 IN [N] (使用圧力 0.9 MPa) | 2523 N |
| 理論推力 IN [N] (使用圧力 1.0 MPa) | 2803 N |
| 理論推力 OUT [N] (使用圧力 0.2 MPa) | 623 N |
| 理論推力 OUT [N] (使用圧力 0.3 MPa) | 935 N |
| 理論推力 OUT [N] (使用圧力 0.4 MPa) | 1247 N |
| 理論推力 OUT [N] (使用圧力 0.5 MPa) | 1559 N |
| 理論推力 OUT [N] (使用圧力 0.6 MPa) | 1870 N |
| 理論推力 OUT [N] (使用圧力 0.7 MPa) | 2182 N |
| 理論推力 OUT [N] (使用圧力 0.8 MPa) | 2494 N |
| 理論推力 OUT [N] (使用圧力 0.9 MPa) | 2805 N |
| 理論推力 OUT [N] (使用圧力 1.0 MPa) | 3117 N |
