CP96SDD63-60C-M9BL 日本SMC氣缸供應
具體成交價以合同協議為準
- 公司名稱 上海圖衡自動化設備有限公司
- 品牌 SMC/日本
- 型號 CP96SDD63-60C-M9BL
- 產地 日本
- 廠商性質 經銷商
- 更新時間 2025/10/29 16:49:35
- 訪問次數 33
聯系方式：趙文苑18979699358 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 應用領域 | 環保,化工,制藥/生物制藥,汽車及零部件,綜合 |
|---|
日本SMC氣缸供應

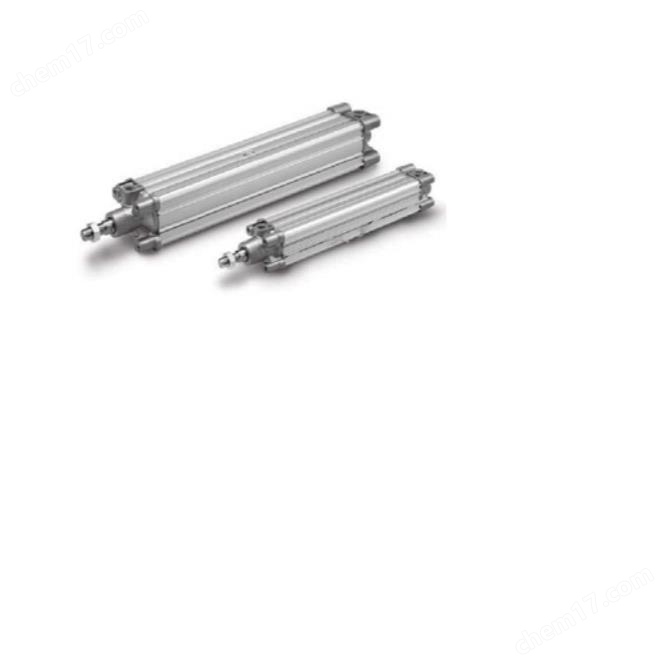

描述 CP96 系列 符合ISO(15552)標準 氣缸/標準型 單桿雙作用
●追加系列 CP96-W、CP96K、CP96KW系列 [New]
●追加定制規格 [New]
●輕量:多減小15%
●用新緩沖方式(氣緩沖＋墊緩沖)縮短生產節拍時間
●墊緩沖使活塞停止時的金屬噪音減小
●追加定制規格 [New]
●輕量:多減小15%
●用新緩沖方式(氣緩沖＋墊緩沖)縮短生產節拍時間
●墊緩沖使活塞停止時的金屬噪音減小
| 字段描述 | 字段取值 | 取值描述 |
|---|---|---|
| 內置磁環 | D | 無磁性開關(內置磁環) |
| 安裝方式 | D | 雙耳環型 |
| 缸徑 | 63 | 缸徑 63mm |
| 氣缸行程 | 60 | 60 |
| 帶防護套 | - | 無防護套 |
| 雙行程標記 | - | 無雙行程標記 |
| 氣缸行程2 | - | 無氣缸行程2 |
| 緩沖 | C | 兩側氣緩沖+墊緩沖 |
| 帶防護套2 | - | 無防護套 |
| 磁性開關型號 | M9BL | 無觸點磁性開關, 直接出線式, 帶指示燈, 2線式, 橫引出, 導線長3m, 適用電壓：DC24V(DC10~28V) |
| 磁性開關個數 | - | 2個 或 無 |
| 訂制規格 | - | 標準 |
其他特性日本SMC氣缸供應
| 字段描述 | 取值描述 |
|---|---|
| 配管口徑 (空氣壓通口) | 3/8 |
| 適用流體 | 空氣 |
| 形式 | 氣壓式 |
| 通口螺紋的種類 | G |
| 桿端形狀 | 外螺紋 |
| 桿端外螺紋尺寸 | M16X1.5 |
| 低使用圧力 [MPa] | 0.05 MPa |
| 高使用圧力 [MPa] | 1.0 MPa |
| 保證耐壓力 [MPa] | 1.5 MPa |
| 使用流體溫度 小値 [°C] | -10 ℃ |
| 使用流體溫度 大値 [°C] | 60 ℃ |
| 周圍溫度 小值 [°C] | -10 ℃ |
| 周圍溫度 大值 [°C] | 60 ℃ |
| 給油 | 不給油式 |
| 使用活塞速度 小值 [mm/s] | 50 mm/s |
| 使用活塞速度 大值 [mm/s] | 1000 mm/s |
| 行程長度允差 小值 [mm] | 0 mm |
| 行程長度允差 大值 [mm] | 2 mm |
| 活塞桿直徑 [mm] | 20 mm |
| 受壓面積 IN [mm2] | 2803 mm2 |
| 受壓面積 OUT [mm2] | 3117 mm2 |
| 理論推力 IN [N] (使用圧力 0.2 MPa) | 561 N |
| 理論推力 IN [N] (使用圧力 0.3 MPa) | 841 N |
| 理論推力 IN [N] (使用圧力 0.4 MPa) | 1121 N |
| 理論推力 IN [N] (使用圧力 0.5 MPa) | 1402 N |
| 理論推力 IN [N] (使用圧力 0.6 MPa) | 1682 N |
| 理論推力 IN [N] (使用圧力 0.7 MPa) | 1962 N |
| 理論推力 IN [N] (使用圧力 0.8 MPa) | 2242 N |
| 理論推力 IN [N] (使用圧力 0.9 MPa) | 2523 N |
| 理論推力 IN [N] (使用圧力 1.0 MPa) | 2803 N |
| 理論推力 OUT [N] (使用圧力 0.2 MPa) | 623 N |
| 理論推力 OUT [N] (使用圧力 0.3 MPa) | 935 N |
| 理論推力 OUT [N] (使用圧力 0.4 MPa) | 1247 N |
| 理論推力 OUT [N] (使用圧力 0.5 MPa) | 1559 N |
| 理論推力 OUT [N] (使用圧力 0.6 MPa) | 1870 N |
| 理論推力 OUT [N] (使用圧力 0.7 MPa) | 2182 N |
| 理論推力 OUT [N] (使用圧力 0.8 MPa) | 2494 N |
| 理論推力 OUT [N] (使用圧力 0.9 MPa) | 2805 N |
| 理論推力 OUT [N] (使用圧力 1.0 MPa) | 3117 N |
