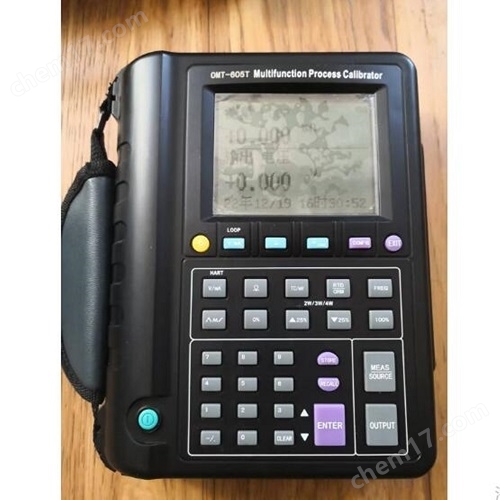

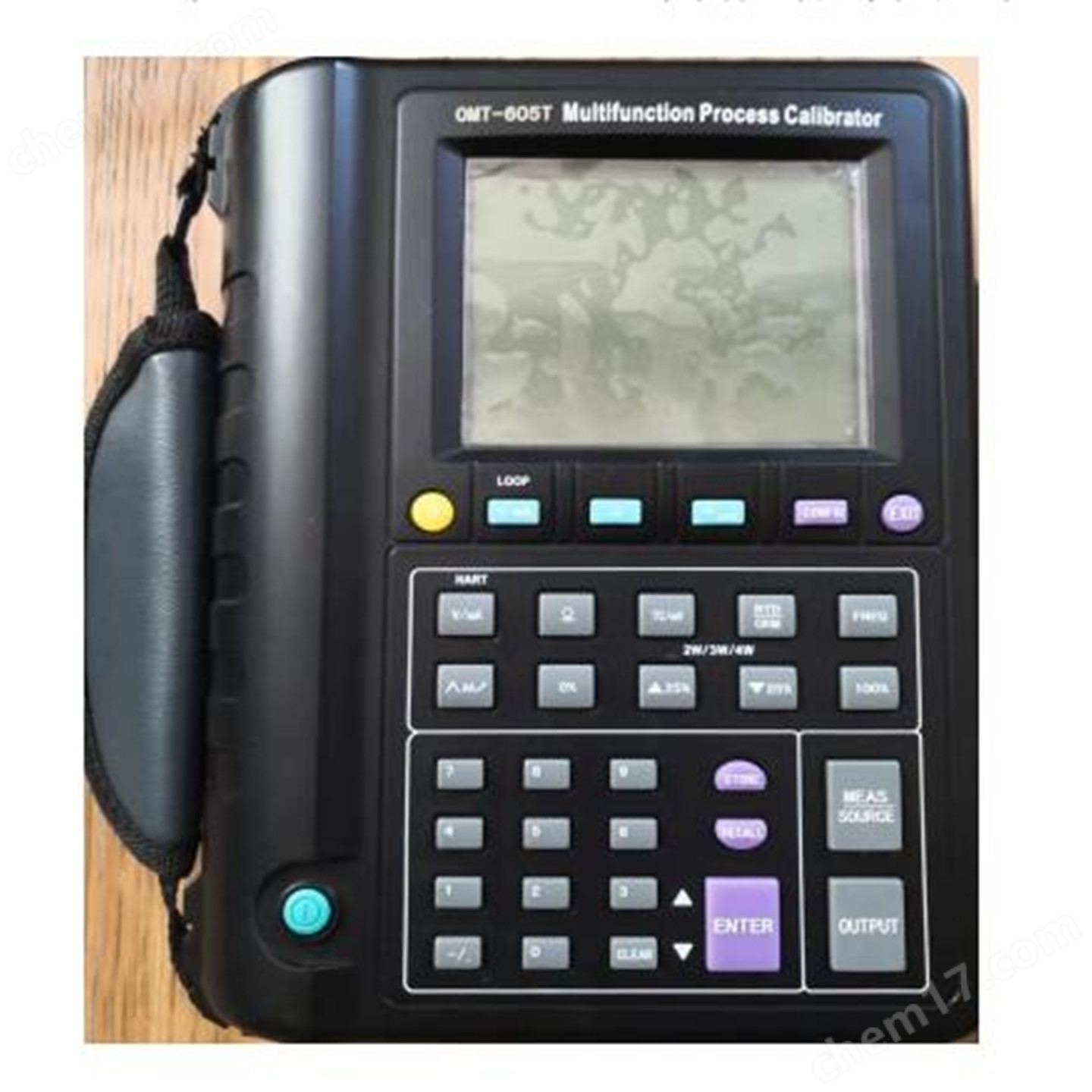

毫伏發生器報價毫伏發生器報價型號:ZX/OMT-605T庫號：M409989

概述是一款手持式、DA容量充電電池組（配有電源適配器，內部集成充電管理

功能）供電的儀表。它能測量和輸出多種電氣信號及模擬多種熱電偶（TC）和熱電阻（RTD）。

DA屏幕點陣圖形顯示屏，可顯示中文漢字，數字鍵輸入。

儀表還具有下列特點：

1.測量和輸出電壓、毫伏、電流、熱電偶、熱電阻、電阻和頻率。

2.熱電偶(TC)輸入/輸出端口可以加環境溫度冷端補償，環境溫度可以在菜單功能里設定校準。

3.每項輸出都具有手工步進輸出及自|動步進和斜率輸出功能，可以在信號輸出范圍內設定0%、99.999999%的值。

4.在配置菜單里可以手工設定:儀表關機時間、背光關斷時間、屏幕對比度、冷端補償ON/OFF、HART電阻器ON/OFF等，也可以在配置菜單里可以手工設定輸出頻率的幅度和占空比。

5.有日歷時鐘，可以在配置菜單功能里校準。

6.可以存儲8組測量和輸出數據，可以隨|時調用顯示。所有設定值和操作的功能，在關機后，自|動保存。

二、技術指標

1）直流電壓測量

量程 分辨率 準|確|度

0-30.000V（顯示屏上部）*1 0.001V 0.02%+3

0-24.000V（顯示屏下部）*2 0.001V 0.02%+3

0-90.000mV *3 0.001mV 0.01%+10

*1：信號從V/mA、COM端口輸入，*2和*3：信號從VΩRTDHz、COM端口輸入。

*1和*2：輸入電阻＞1MΩ。

2）直流電壓輸出

范圍 分辨率 準|確|度

0—20.000V 0.001V 0.02%+3

0—90.000mV 0.001mV 0.01%+10

信號從VΩRTDHz、COM端口輸出。負載:≤1mA。

3）毫伏測量和輸出

量程或范圍 分辨率 準|確|度

-10.000mV—80.000mV 0.001mV 0.01%+10

高輸入電壓:30V。

4）直流電流(毫安)測量

量程 分辨率 準|確|度

0—24.000mA 0.001mA 0.02%+4

5）直流電流(毫安)輸出

范圍 分辨率 準|確|度

0—24.000mA 0.001mA 0.02%+4

SIMU（仿|真）輸出電流時，外接電壓＞12V，小于28V。

SOUR（源）輸出電流時，信號驅動能|力:在20mA時，為1000Ω。

輸入或輸出保|護：250V/50mA保|險絲，保|險絲電阻約6Ω。

6）電阻測量

歐姆量程

精度±Ω

4線（4W） 2線（2W）和3線（3W）

0—400.00Ω 0.1Ω 0.15Ω

400.0—4000.0Ω 0.5Ω 1Ω

激勵電流：0.2mA。輸入電壓：≤30V。

2線：不包括導線電阻。

3線：假設使用相配的測試線，其總電阻不CHAO|過100Ω。

7）電阻輸出

電阻范圍 來自測量裝置的激勵電流 精度±Ω 分辨率

5.00Ω到400.00Ω 0.15mA-0.5mA 0.1Ω 0.01Ω

5.00Ω到400.00Ω 0.5mA-2mA 0.05Ω 0.01Ω

400.0到1500.0Ω 0.05mA-0.8mA 0.5Ω 0.1Ω

1500.0Ω到4000.0Ω 0.05mA-0.4mA 1Ω 0.1Ω

8）溫度——熱電偶

類型 量程或范圍 分辨率 測量和輸出精度±℃

S

-50.0℃到0℃ 0.1℃/0.1℉ 1.5℃

0℃到500.0℃ 0.1℃/0.1℉ 1℃

500.0℃到1760.0℃ 0.1℃/0.1℉ 0.8℃

R

-50.0℃到0℃ 0.1℃/0.1℉ 1.5℃

0℃到500.0℃ 0.1℃/0.1℉ 1℃

500.0℃到1760.0℃ 0.1℃/0.1℉ 0.8℃

B

200℃到800℃

800℃到1800℃

1℃/1℉

2.2℃

1.8℃

K -200.0℃到1370.0℃ 0.1℃/0.1℉ 0.8℃

N -200.0℃到1300.0℃ 0.1℃/0.1℉ 0.8℃

E -200.0℃到1000.0℃ 0.1℃/0.1℉ 0.5℃

J -200.0℃到1200.0℃ 0.1℃/0.1℉ 0.5℃

T -200.0℃到400.0℃ 0.1℃/0.1℉ 0.5℃

熱電偶采用ITS-90

如打開冷端補償（CJC ON），另外在加±0.3℃

9）溫度——熱電阻

類型 量程或范圍

精度±℃

測量 4 線℃ 測量 2 線和 3 線℃ 輸出℃

Pt100-385 -200.0℃-850.0℃ 0.3℃ 0.5℃ 0.3℃

Pt100-3926 -200.0℃-850.0℃ 0.3℃ 0.5℃ 0.3℃

Pt100-JIS -200.0℃-850.0℃ 0.3℃ 0.5℃ 0.3℃

Pt200-385

-200.0℃-250.0℃ 0.2℃ 0.3℃ 0.2℃

250.0℃-630.0℃ 0.8℃ 1.6℃ 0.8℃

Pt500-385

-200.0℃-500.0℃ 0.3℃ 0.6℃ 0.3℃

500.0℃—630.0℃ 0.4℃ 0.9℃ 0.4℃

Pt1000-385

-200.0℃-100.0℃ 0.2℃ 0.2℃ 0.3℃

100.0℃-630.0℃ 0.2℃ 0.3℃ 0.3℃

Cu100 -50.0℃-150.0℃ 0.4℃ 0.6℃ 0.4℃

Cu50 -50.0℃-150.0℃ 0.4℃ 0.6℃ 0.4℃

分辨率:0.1°C,0.1°F。

可允許的激勵電流（輸出）:Pt100-385,Pt100-392,Pt100-JIS,Pt200-385:0.15到3.0 mA

Pt500-385:0.05到0.80mA;Pt1000-385:0.05到0.40mA。

*2W線：不包括導線電阻。

3W線：假設使用相配的測試線，其總電阻不CHAO|過100Ω。

10）頻率測量

類型 測量范圍 分辨率 準|確|度

KHz測量 0.010—20.000KHz 2Hz ±4Hz

Hz測量

0.001—39.999Hz 0.005Hz ±0.01Hz

40.00—99.99Hz 0.02Hz ±0.05Hz

1、在頻率測量時，頻率的幅度需隨輸入頻率變小而變DA。典型情況下測量1kHz時幅度＞

200mV。所有輸入頻率的幅度小于20V。頻率的波形可以為正旋波、三角波、方波。

11）頻率輸出

類型 輸出范圍 分辨率 準|確|度

KHz輸出

0.040—2.000KHz 1Hz ±2Hz

2.000—4.000KHz 4Hz ±8Hz

4.000—8.000KHz 16 Hz ±32Hz

8.000—10.000KHz 25 Hz ±50Hz

Hz輸出 0.030—99.999Hz 0.001Hz ±0.005Hz

1、輸出波形是矩形波。幅度默認為5V,可以在配置菜單中改，范圍為0.5V—20.0V。

2、輸出波形占空比（正脈沖的持續時間與脈沖總周期的百分比）默認為50%，可以在配置

菜單中改，范圍為5%—95%。

13）回路電源

電壓：24V±10%,輸出電流為≤24mA。

有短路保|護。

14）備注

尺寸（L*W*H） 224mm*172mm*65mm

重量 約1.2kG(含隨機電池)
