技術概覽

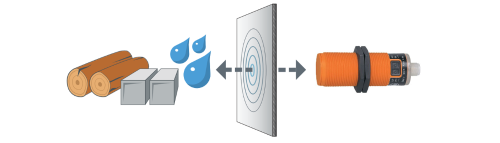

電容式接近開關可接觸或非接觸式檢測任何材料。利用易福門的電容式接近開關，用戶甚至可通過調節靈敏度檢測非金屬儲罐或容器內的液體或固體。

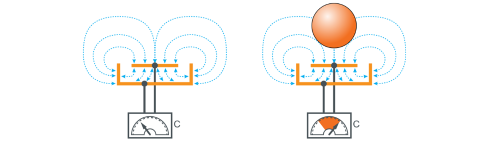

電容器包含2個電極板，當通電時，電極板之間產生電壓。任何進入該區域的物體都會改變電極板的電容。



電容器也可只包含1個電極板。這種情況下，另一個“電極板”為接地。

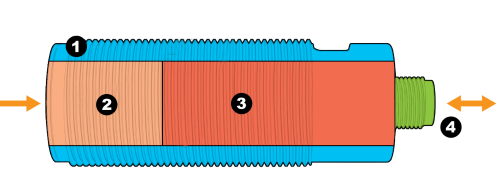

所有電容式接近開關都有以下相同的基本組件：

1. 外殼 – 不同的形狀、尺寸和結構材料
2. 基本的傳感器元件 – 依技術不同而異
3. 電子器件 – 評估傳感器的檢測數據
4. 電氣連接 – 提供電源和信號

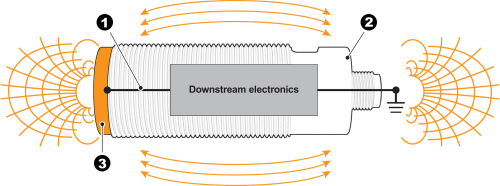

電容式接近開關的基本感應元件是采用接地連接的單電極板電容器。當目標移動至感應區域時，電容發生變化，并輸出開啟。

1. 電容器
2. 連接
3. 感應面

檢測范圍的影響因素

我們的數據表了3種不同的檢測距離。

• 檢測范圍是傳感器開發期間基于某種標準尺寸和材料的目標定義的標稱范圍。
• 真實檢測范圍考慮了室溫下的組件偏差，至少可達標稱檢測范圍的90%。
• 工作距離還考慮了濕度、溫度提升等引起的開關點漂移，至少為真實檢測范圍的90%。若檢測距離至關重要，則應評估該參數。



檢測區域
檢測范圍 (mm)	4
真實檢測范圍 Sr (mm)	4 ± 10%
工作距離 (mm)	0...3.25

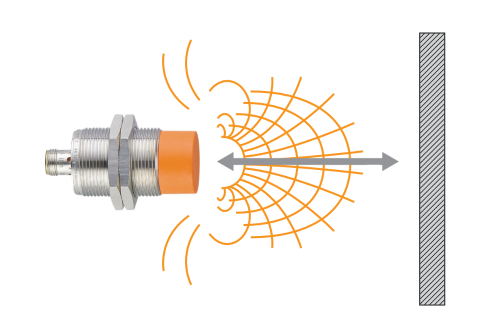

檢測范圍是目標物沿軸向靠近傳感器造成輸出切換的機械距離。

實際上，目標物在標稱檢測范圍內很少具有的標準尺寸和形狀。

與具有標準尺寸相比，目標物具有標準形狀的情況更少見。由于難以基于形狀提供校正因子，因此當檢測距離至關重要時，應進行相關的測試。

后，對檢測范圍影響大的因素是目標的介電常數。對于電容式物位傳感器而言，介電常數越大，材料越容易檢測。通常，若介電常數大于2，則材料是可檢測的。以下是一些材料介電常數的通用指南，僅供參考。

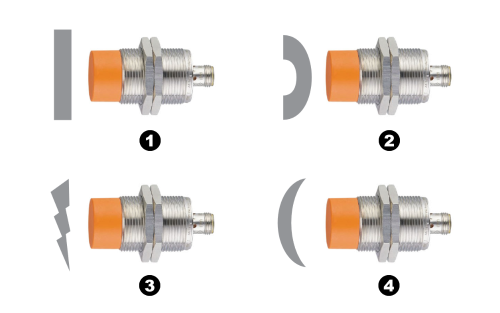

下圖顯示的是一般情況下形狀的影響。

介電常數概述

1. 理想
2. 不利
3. & 4. 非常不利

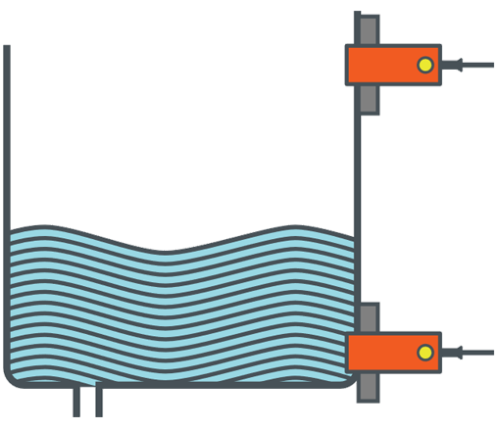

用于檢測物位的電容式接近開關

為了使用電容式接近開關實現成功的物位檢測，須確保：

• 容器壁為非金屬材質
• 容器壁厚度小于¼” – ½”
• 傳感器不與金屬直接相鄰
• 感應面直接置于容器壁上
• 傳感器和容器采用相同的電勢接地

高低位顆粒檢測	高低位液位檢測
