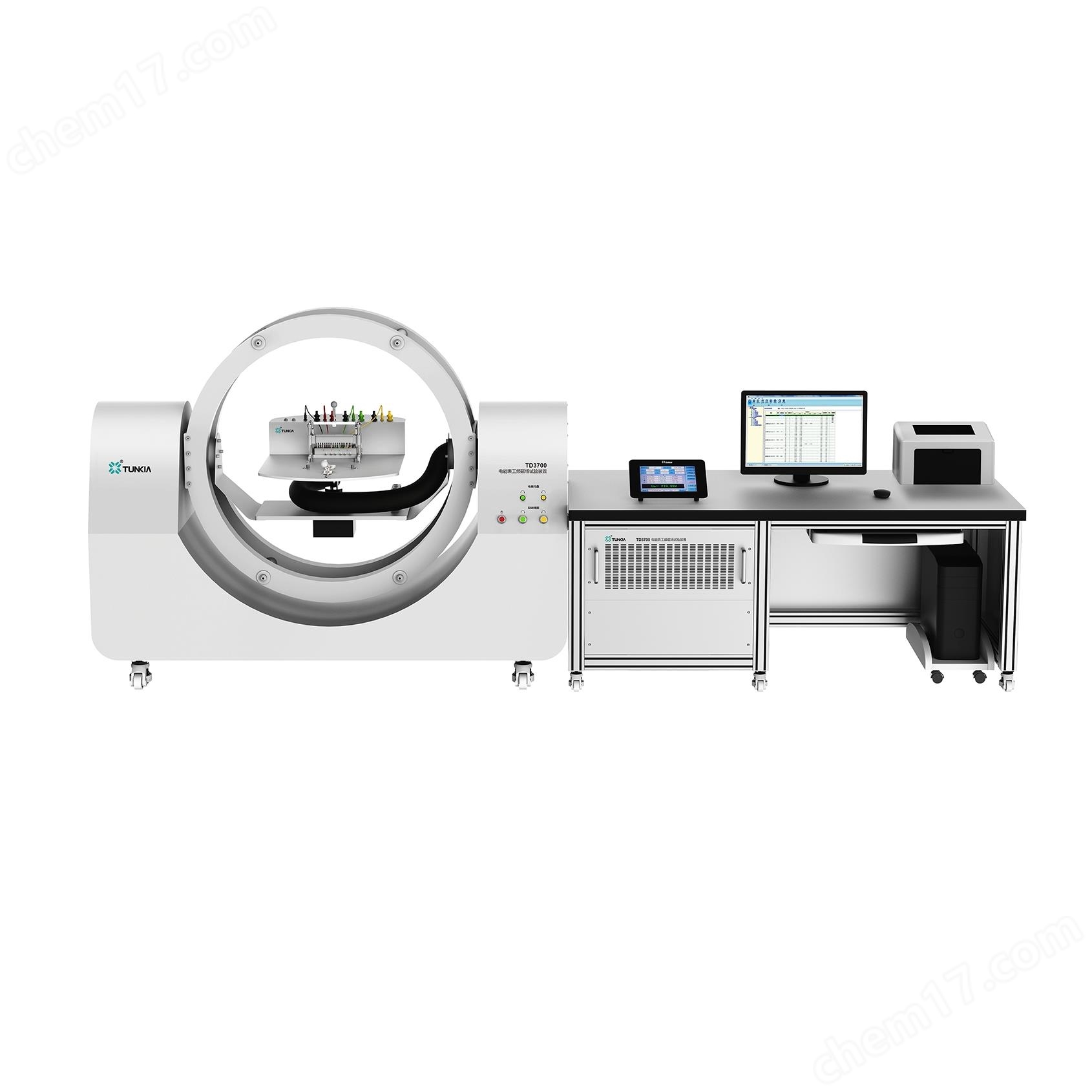

TD3700是一套專用于檢測交流磁場對電能表影響的裝置，由交流勵磁電流源、環形線圈、被檢表平臺、電機控制系統、三相電能表檢定裝置、校準界面平臺、計算機及自動測試軟件等組成。該裝置可產生0～1200 A/m程控可調的工頻交流磁場，配合電能表檢定裝置，完成電能表工頻磁場試驗和工頻磁場干擾試驗。
TD3700電能表工頻磁場試驗裝置產品特征
由精密交流電流源對環形線圈勵磁，產生磁場大小0～1200 A/m、相位0～360°程控可調的工頻交流磁場。
環形線圈與被檢表平臺由精密步進電機控制，可0～360°旋轉。
旋轉角度由計算機控制，以方便實現對被檢電能表各方位施加交流磁場。
同時可在0～360°范圍內任意調節交流磁場與被檢電能表工作電壓的相位。
系統配備計算機檢測軟件，可完成交流磁場對電能表影響的全自動、半自動試驗。
其自動檢測動作包括：自動調節交流磁場的大小；自動檢定電能表在各檢定點的誤差值及磁場影響量；自動控制環形線圈及被檢表平臺的旋轉。
軟件具有完善的數據管理功能，數據檢索方便，并具有自動備份功能。
軟件可輸出檢定證書、檢測報告等統計報表；支持多種格式的文檔保存和打印。
TD3700電能表工頻磁場試驗裝置技術規格
| 工頻交流磁場 | 磁場調節范圍 | 0~1200A/m |
| 調節 細度 | 1A/m | |
| 交流磁場穩定度 | 0.05% | |
| 最佳測量不確定度(k=2) | 20 A/m | |
| 交流磁場相位調節范圍 | 0~360° | |
| 相位調節細度 | 0.01° | |
| 0.05級三相電能表檢定裝置 | 電壓輸出范圍 | 30V~456V |
| 電流輸出范圍 | 5mA~120A | |
| 頻率范圍 | 45 Hz~65Hz | |
| 功率源穩定度 | 0.02%/2min | |
| 功率/電能準確度 | 0.05級 |
一般技術規格
| 供電電源 | 單相AC(220±22)V,(50±2)Hz |
| 預熱時間 | 30分鐘 |
| 溫度性能 | 工作溫度:5℃~45℃;儲存溫度:-10℃~55℃ |
| 濕度性能 | 工作濕度:<80%@30℃,<70%@40℃,<40%@50℃;儲存濕度:(20%~80%)R·H,不結露 |
| 海拔高度 | <3000m |
| 通訊接口 | RS232 |
| 裝置尺寸(含電腦桌) | 3300 mm (W) X 1100 mm (D) X 1400 mm (H) |
