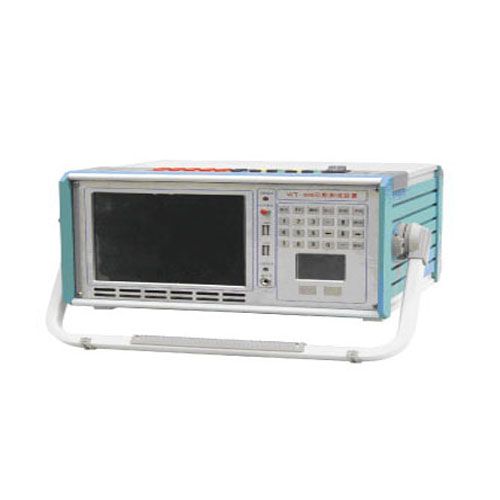

TESD-2120同期測試裝置
一、TESD-2120同期測試裝置技術指標
交流電壓源2路（Us、Ug）：幅值范圍0-120V/兩路，幅值精度>5V ＜0.2%的整定值。幅值分辨率：0.001V。相位：0-360度，相位精度：＜0.2度。頻率范圍：10-100HZ，頻率精度±0.002Hz，頻率分辨率：0.001Hz。
開入量（無源空接點）：10路。（HS路用于同期起動信號，HC路用于裝置合閘輸出信號，HF路用于斷路器合閘信號，2路調壓：U↑為升壓、U↓為降壓，2路調頻：F↑為增速、F↓為減速，1,2,3路備用）開出量：5對。
交流電壓源采樣錄波（Us1、Ug1）：2路，幅值范圍0-120V/兩路，幅值精度>5V ＜0.5%的整定值。（電壓采樣只能接交流電壓信號，信號zui大為120V。內部沒有與輸出連接，需要使用時請接線。Us1與Ug1內部相連。接線為Us*接Us1*，Ug*接Ug1*，Us和Ug接Us1或Ug1。）
二、功能
同期測試模塊：
◇差頻同期整組測試：
有自動/手動功能選擇，自動時能接受被測裝置的調節命令，并響應。手動時由測試人員自行調節。
◇同頻同期（環并）測試：
有自動/手動功能選擇，自動環并時能自動將相位差進行大小調節，增加、減小雙方向。手動時由測試人員自行調節。
◇ 斷路器合閘時間測試:
系統自動按調頻和調壓信號改變輸出，直到同期合閘后，信號一直輸出等待斷路器合閘信號，測出斷路器合閘時間。
◇壓差上下限閉鎖測試:
測試同期裝置的待并側的壓差上限和下限。
◇頻差上下限閉鎖測試：
測試同期裝置的待并側的頻差上限和下限。
◇同期合閘脈寬測試：
測試同期裝置的合閘脈寬。
◇調壓脈寬測試：
測試同期裝置的待并側的調壓脈寬。
◇調頻脈寬測試：
測試同期裝置的調頻脈寬。
信號源模塊：
◇輸出 2 路交流電壓源，幅值、頻率、相位獨立可調。
◇錄波功能：可對 D/A，或外接模擬信號進行實時錄波，錄波數據可保存成文件進行回放。
測試報告：
形成一個測試結果 的 WORD 文檔，自動填寫測試數據,打開后點擊保存才能進行數據和結果保存。
三、顯示
1、實時顯示 2 路 AC 電壓的差頻波形以及接點的動作情況。
2、實時顯示 2 路 AC 電壓幅值、頻率、相位。
3、實時顯示 2 路 AC 電壓的相角差?？稍O(shè)定的壓差（上下限、可以非對稱）、頻差（上下限、可以非對稱）、相角差。
4、同期合閘時的壓差、頻率差、相角差（實時模擬指針表及坐標軌跡形式顯示模擬壓差、頻率差、相角差的變化情況）。
5、同期合閘的波形 D/A 及模擬信號顯示及錄波，包含：2 路電壓的差頻波形，同一時標的合閘信號、斷路器的合閘信號、起動信號、調節信號。
四、人機交互單元
顯示屏類型：8.4’彩色液晶顯示屏。內置鼠標、鍵盤。2 路 USB 接口，一路 RS232口，一路網絡口
