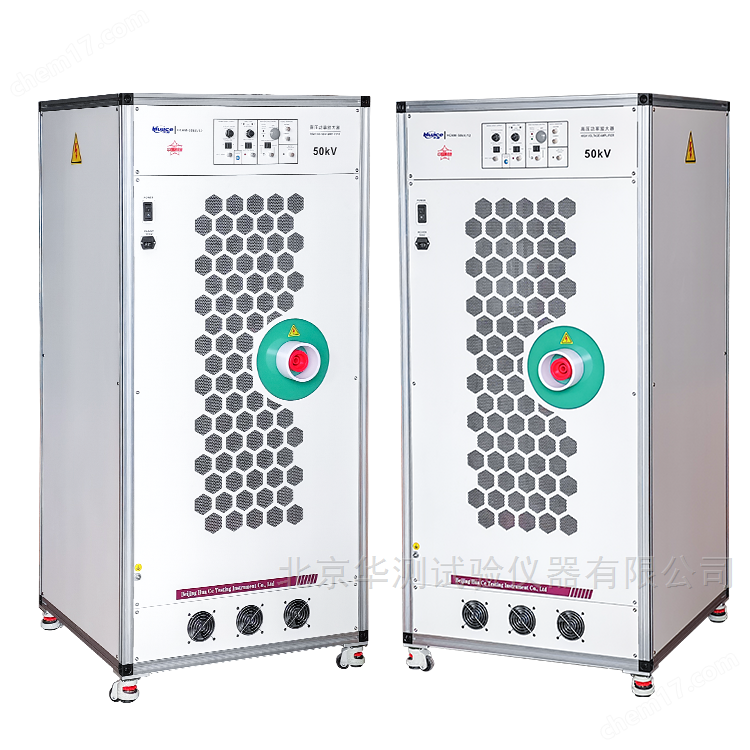

±50KV高壓功率放大器

產品介紹

±50KV高壓功率放大器是一款直流穩定的高電壓功率放大器，采用全固態設計，具有高轉換速率、寬帶寬和低噪聲操作。它設計用于在0至±50 kV直流或峰值交流的輸出電壓范圍內提供精確的電壓控制，輸出電流范圍為0至±12 mA直流或峰值交流。四象限有源輸出級在整個輸出電壓范圍內為容性或阻性負載提供電流吸收或輸出。這對于實現容性負載所需的精確輸出響應和高轉換速率至關重要。

用途

用于工業和科研用途的高壓功率放大器，采用全固態設計，可實現高轉換速率、高帶寬和低噪聲輸出。

l 介電研究

l 電子束離子阱和離子源

l 靜電偏轉（包括離子束導向）

l 靜電火焰控制

l 電紡絲

l 靜電懸浮

l 靜電除塵

l 高壓電纜測試

l 高壓組件測試

l 等離子體研究（包括介質阻擋放電）

產品優勢

l 用于驅動容性負載的四象限輸出。

l 高精度的閉環系統。

l 短路保護，用于設備保護。

l 直流穩定，適用于可編程電源應用。

l 低噪聲輸出，實現超精確輸出。

l 全固態設計，免維護運行。

產品參數

?

產品型號：HCAM-50KV

輸出電壓：0 ~ ±50 kV DC或峰值A(chǔ)C

輸出電流：0 ~ ±12 mA DC峰值A(chǔ)C

輸入電壓范圍：0 ~ ±10 V DC或峰值A(chǔ)C

輸入阻抗：25 kΩ

直流電壓增益：5000 V/V

直流電壓增益精度：優于滿量程的0.1%

直流偏移電壓：小于 ±5 V

輸出噪聲：低于 10 V rms

壓擺率：（10% ~ 90%） 大于350 V/μs

小信號帶寬：（-3 dB） 直流至大于20 kHz（-3dB）

大信號帶寬（-3 dB）：直流至大于1.4 kHz（2%失真）

穩定性：隨時間的漂移：小于50 ppm/hr，非累積；溫度漂移：低于100 ppm/ °C
