3Ghz頻譜分析儀

DSA1020/DSA1030 3Ghz頻譜分析儀批量維修/專場
產品型號：DSA1020,DSA1030
產品頻率：DSA1020 : 9khz-2GH
DSA1030 : 9KHZ-3GHZ

　　3GHz頻譜分析儀是覆蓋9kHz至3GHz頻率范圍的射頻測試工具，核心功能包括頻譜觀測、功率測量、干擾分析等，適用于無線通信、電子制造、科研教育等領域。以下為具體分析：

　　一、核心功能與技術指標

　　頻率范圍

　　主流型號覆蓋9kHz至3GHz，部分設備（如羅德與施瓦茨FSL3）支持?jǐn)U展至18GHz，滿足從低頻到微波的測試需求。

　　動態范圍與靈敏度

　　動態范圍可達136dB（如FSH3），能精確捕捉微弱信號。

　　靈敏度在低頻段可檢測-117dBm（如固緯GSP-830），確保高精度測量。

　　分辨率帶寬（RBW）

　　支持1Hz至50MHz的RBW設置，滿足不同場景的分辨率需求。例如，F(xiàn)SL3的1Hz分辨率可清晰區分相鄰頻段信號。

　　關鍵測量功能

　　信道功率：測量指定帶寬內的總功率，驗證3G信號（如WCDMA、TD-SCDMA）的發射強度。

　　鄰道泄漏比（ACLR）：量化發射機功率泄漏到相鄰頻道的程度，確保符合3GPP標準。

　　調制分析：集成矢量信號分析功能（如FSL3），支持QPSK、16QAM等調制格式的解調與誤碼率測試。

　　二、典型應用場景

　　無線通信網絡優化

　　實時頻譜分析（如FSH3的動態掃描模式）可定位干擾源，優化基站覆蓋。

　　測量RSSI（接收信號強度指示）和APCR（相鄰頻道功率比），評估網絡性能。

　　電子制造與研發

　　功率測量功能（如FSH3的高精度功率計）用于驗證射頻模塊的輸出穩定性。

　　信號生成功能（內置跟蹤發生器）支持天線匹配測試和接收機靈敏度校準。

　　科研與教育

　　低相位噪聲（如R&SFSU3的-128dBc/1Hz）和寬分析帶寬（28MHz）滿足微波電路實驗需求。

　　便攜式設計（如FSH3僅重2.8kg）便于實驗室與現場測試切換。

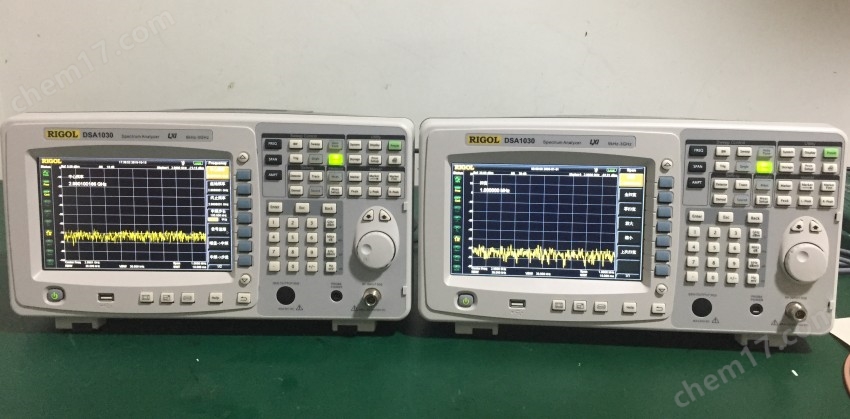

　　實物圖：

　　DSA1020,DSA1030便攜式頻譜分析儀產品特性

　　1，采用全數字中頻技術

　　2，頻率范圍9kHz至2GHz或3GHz

　　3，顯示平均噪聲電平（DANL）-120dBm（DSA1020),-138dBm(DSA1030)

　　4，相位噪聲典型值-80dBc/Hz（偏移10kHz）

　　5，全幅度精度<1.5dB

　　6，小分辨率帶寬（RBW）100Hz

　　7，前置放大器（DSA1030可選）

　　8，3GHz跟蹤源（DSA1030可選）

　　9，內置鋰電池，持續工作時間3小時（可選）。

　　10，具有豐富的測量功能和多種自動設置功能（DSA1030可選）

　　11，8.5英寸寬屏顯示，界面簡潔富有親和力，操作人性化設計。

　　12，多樣的連接能力：LANUSBHostUSBDeviceVGAGPIB（可選），升級方便、易于集成。

　　13，設計緊湊，重量?jī)H為6.2kg（不帶電池）。

　　DSA1020,DSA1030便攜式頻譜分析儀產品設計特色：

　　1，*寬屏顯示，友好的用戶界面，簡單的操控。

　　2，借助于100HzRBW,清晰分辨出相鄰的2個信號。

　　3，通過不同顏色的跡線清晰觀察比較改變RBW后的頻譜變化。

　　4，選配的通道功率測量功能。

　　5，選配的占用帶寬測量功能。

　　6，通過“零掃寬"功能解調AM信號，觀察調制信號的波形。

　　7，通過峰值表功能直接顯示出所有信號的峰值。

　　8，通過選配的諧波失真測量功能直接測得被測信號的各諧波失真及總諧波失真。

　　9，DSA上位機軟件UltraSpectrum提供強大的光譜圖、瀑布圖等強大的顯示功能。

　　10，TX1000射頻演示套件。

　　11，DSA配件包。
