A1-鋼厚度測試卡
  • A1-鋼厚度測試卡
舉報

貨物所在地：北京北京市

更新時間：2025-10-30 22:37:03

瀏覽次數：6

在線詢價收藏商機

( 聯系我們，請說明是在 化工儀器網 上看到的信息，謝謝?。?/p>

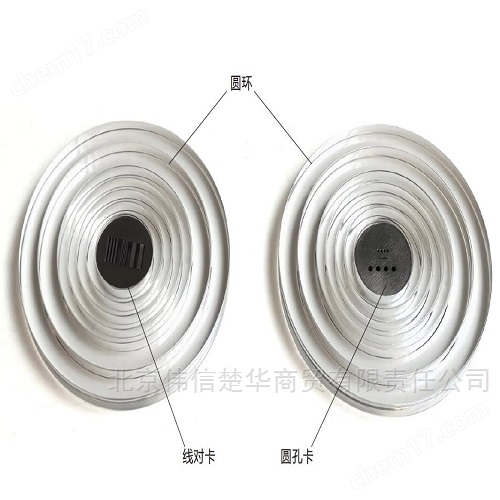

鋼厚度測試卡是用來測試工業 CT系統可檢測鋼厚度的一種標準試件，由兩個部分組成：一是由多個圓環嵌套的組合圓盤；二是放置在圓盤中心的空間分辨率測試件。

鋼厚度測試卡組合圓盤的外徑根據 CT系統檢測需求設定，組合圓盤的小內徑與測試件的外徑尺寸一致，間隙配合?？臻g分辨率測試件按結構形式不同分為兩種類型：線對卡和圓孔卡。當檢測缺陷為條形或裂紋缺陷時建議使用線對卡進行測試，當檢測缺陷為孔形缺陷時建議使用圓孔卡進行測試，可由合同雙方協商確定。

鋼厚度測試卡由多個圓環嵌套組合為圓盤，圓盤外徑與 CT系統大可檢測鋼厚度指標一致。單個圓環內徑為d，外徑為 D，厚度為 H=10mm。

線對卡中部是由鋼質薄片構成的1種~3種線對組，靠近圓心的線對組由四塊規格相同的薄片平行排列構成，兩側參考線對組為 0塊~4塊規格相同的薄片平行排列。其中，靠近圓心的線對組規格由系統檢測需求確定，兩側組薄片厚度為靠近圓心線對組薄片厚度的 2倍~5倍。圓柱基體為鋼質材料，內部長方形開槽部分基體材料為樹脂或空氣，上下蓋使用透明材料。
