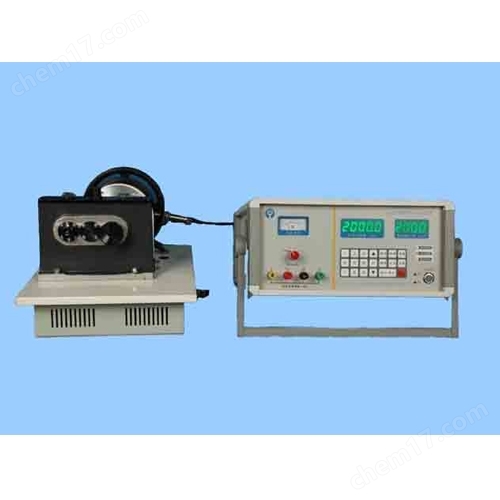

MKY-GZJY-3B 轉速標準裝置

MKY-GZJY-3B 轉速標準裝置

概述

　　GZJY-3B型是在GZJY系列中普及率最高的轉速標準裝置，全國大中型電廠中有85%以上配置了該型裝置。 GZJY-3B型(Ⅴ)除保留了GZJY-3B型基本操作外，增加了對有源轉速傳感器的幾種類型電壓驅動的選擇，各類轉速傳感器信號可接入精密測量,配置萬用探頭支架可安裝各種螺紋規格或無螺紋的傳感器

功能特點

1 轉速數字給定

2 它可用于轉速、反轉保護和超速保護等各種轉速儀表和轉速測量系統的檢定。

3 配置附件齊全，可對光電式或機械式、手持式、接觸式或非接觸式等轉速表進行校驗。

4 配置的萬用探頭支架可同時安裝多個傳感器，覆蓋了各種螺紋規格的傳感器或無螺紋的傳感器，特別適用于各種規格的磁電式、磁阻式、霍爾式、電渦流式轉速傳感器的校驗。

5 配置專用附件可對各類航空轉速表（型號有GZ-1、GZ-2、GZ-8A、GZT-1、GZT-2、A10、T-45等）、船用轉速表、機車轉速表進行校驗。

6 可輸出標準電信號源，對轉速測量的二次儀表單獨進行校驗

7 配置有轉速傳感器信號輸入接口，可在無二次儀表的情況下，對轉速傳感器單獨進行校驗(對于有源轉速傳感器提供幾種類型電壓驅動)

8 適合作為大中型企業和地市級計量部門的轉速計量標準設備

主要技術指標

1 轉速范圍：20～6600  r/min

2 轉速不確定度：3×10-4

3 轉速穩定度：1×10-4

4 時基性能：開機準確度  5×10-6  日穩定度  5×10-6

                     時基頻率  10  MHz

5 轉速分辨力：0.1(20～600 r/min)

　　　　　　　  1(600～6600  r/min)

6 輸出標準電信號：頻率范圍2～9999 Hz 、精度為1×10-5、波形為方波、幅度為12V

7 可輸出直流電壓：±5V、±12V、±24V

8 接入外測信號要求范圍：1～9999 Hz、幅值大于0.5V

9 齒盤：漸開線齒型、齒數為60、模數為2、直徑124mm（可根據用戶要求設計任意齒數規格的各種齒盤）

10 安裝螺紋：傳感器安裝盤上有12種螺紋規格:

　　     公制：M10×1、M12×1、M14×1、M16×1、M18×1、M16×1.5、M18×1.5、M20×1.5、M22×1.5英制: 1/4-40、3/8-24、5/8-18

11 總功率：≤300 W
