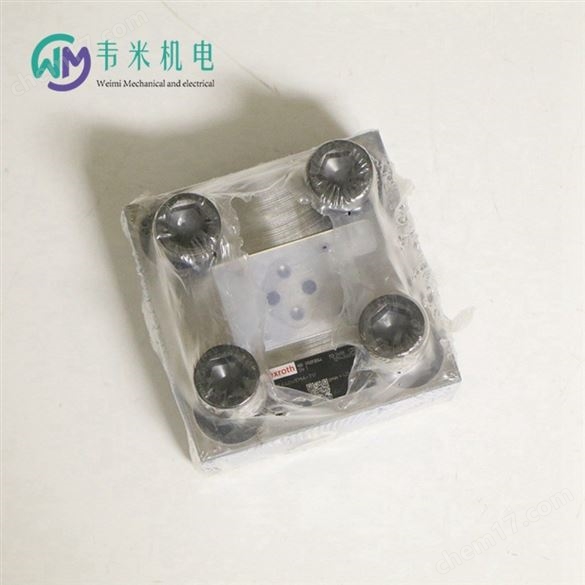

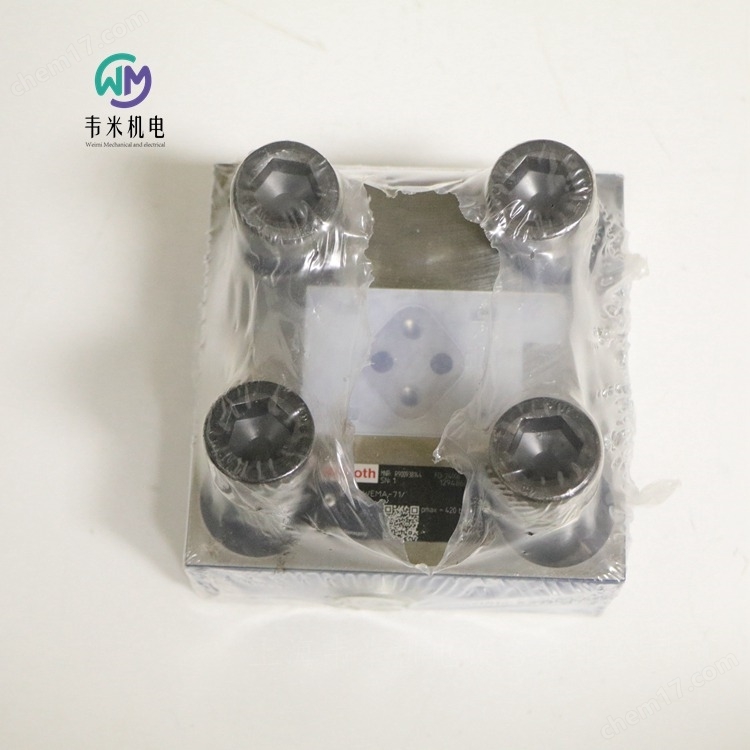

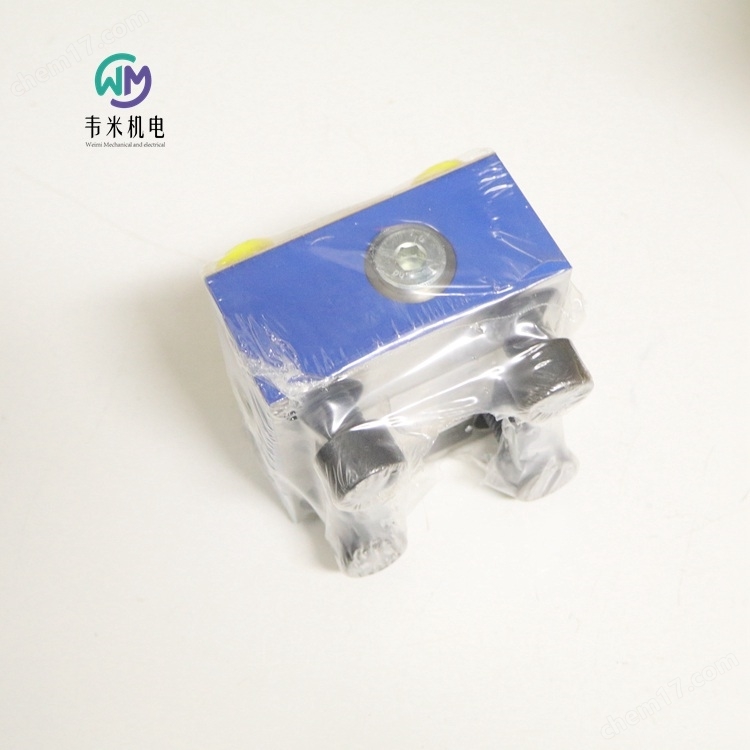

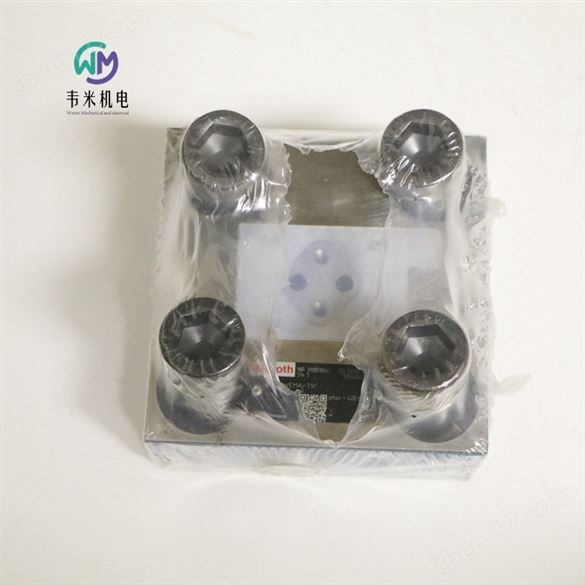

力士樂REXROTH插裝閥蓋板LFA63H2-7X/FX15

參   考   價: 5450 5420 5380

訂  貨  量: 1-2 件 3-4 件 ≥5 件

具體成交價以合同協議為準

產品型號R901042902

品       牌REXROTH/德國力士樂

廠商性質經銷商

所  在  地上海市

更新時間:2025-07-24 14:32:55瀏覽次數:1305次

聯系我時,請告知來自 化工儀器網
同類優質產品更多>
應用領域 化工,農林牧漁,石油,能源,電氣
力士樂REXROTH插裝閥蓋板LFA63H2-7X/FX15
開/關閥(單向閥、電磁閥、換向閥、溢流閥、減壓閥、流量控制閥、二通插裝閥),高頻響比例伺服閥 (比例方向閥、比例溢流閥、比例流量閥、
高頻響應閥、方向伺服閥、比例插裝閥、壓力補償器),電子元件(比例閥放大器、液壓泵放大器、控制軸放大器、比例閥七芯插頭、傳感器插頭
電磁閥插頭),傳感器和信號發生器(壓力傳感器、電子壓力開關、壓力繼電器


力士樂REXROTH插裝閥蓋板LFA63H2-7X/FX15

1、插裝閥的安裝

1.1二通插裝閥的安裝

二通插裝閥一般來說由插裝組件、先導控制閥、控制蓋板和集成閥塊等組成,其典型結構如圖1所示。插裝組件1由閥芯、閥套、彈簧和固定密封組件等組成,可以是錐閥式結構,也可以是滑閥式結構,它的主要功能是控制主油路的通斷、壓力的高低和流量的大小。先導控制閥2是安裝在控制蓋板上(或集成閥塊上)對插裝組件1動作進行控制的小通徑控制閥,主要包含DN6和DN10的電磁滑閥、電磁球閥、比例閥、可調阻尼器、緩沖器以及液控先導閥等,當主插件通徑較大時,為了改善其動態特性,也可以用較小通徑的插裝件進行兩級控制。控制蓋板3是由蓋板體、節流螺塞、先導控制元件及其他附件組成,主要功能是固定插裝組件1,安裝先導控制閥2和溝通閥塊內的控制油路。控制蓋板可以分為方向控制蓋板、壓力控制蓋板和流量控制蓋板3大類,當具有2種以上功能時,稱為復合控制蓋板。集成閥塊4用來安裝插裝組件、控制蓋板和其它控制閥,溝通主要油路。二通插裝閥安裝孔的連接尺寸標準為ISO7368,這個標準基本上是按德國DIN243421979標準制定的,我國國家標準GB2877-1981等效采用了DIN243421979。

在安裝二通插裝閥之前應該進行以下工作

(1)檢查插孔的尺寸,如內徑、各臺階的深度、傾角等。

(2)檢查插孔的粗糙度,必須清除倒角處和交口處的棱角或毛刺,以免損傷插裝組件的密封圈。

(3)用的檢具檢查插孔的同心度。

(4)檢查各元件的型號及各密封圈,必要時進行拆洗、更換并進行性能測試。

(5)清潔閥塊和各元件。

安裝二通插裝閥時,應先在插孔內和插裝組件的外圈(特別是密封圈處)涂上潤滑脂或機油,再把插裝組件放入插孔內,用橡皮錘敲入或用蓋板螺釘壓入插孔內,用內六角螺釘把控制蓋板固定,zui后安裝先導控制閥。

LC、LFA力士樂rexroth插裝閥 力士樂插裝蓋板

力士樂REXROTH插裝閥蓋板LFA63H2-7X/FX15

  插裝閥LFA32H2-71/FV

  插裝閥蓋板R900927147LFA32D-7X/FX12

  插裝閥蓋板R900938216LFA50WEA-7X/A15

  插裝閥蓋板R900924151LFA32H2-7X/FX12

  插裝閥LFA16H2-60/FX10

  插裝閥蓋板R900952622LFA16WEA-7X/A06P06

  插裝閥蓋板R901036574LFA16WEA-7X/A10P10T10

  插裝閥R900938122LFA40H2-7X/F

  插裝閥蓋板R900923107LFA32GWA-7X/A10P10T10

  插裝閥R900905303LFA32D-7X/F

  插裝閥蓋板R900938127LFA40H2-7X/FX12

  插裝閥蓋板R900938139LFA40WEA-7X/

  插裝閥蓋板R900936188LFA16GWA-7X/A08P08

  插裝閥蓋板R900927301LFA25RF-7X/

  插裝閥LFA40GWA-7X/A15

  插裝閥蓋板R900950233LFA32DBU2A2-7X/420A420

  插裝閥蓋板R900912631LFA32D-7X/FX10

  插裝閥蓋板R900912705LFA32EWA-7X/CA20DQMG24

  插裝閥蓋板R900912674LFA25G-7X

  插裝閥蓋板R900912810LFA25DBW2-7X/315

  插裝閥蓋板R900960121LFA50H2-7X/FX08

  插裝閥蓋板R900354458LFA40DB2-6X/050

  插裝閥蓋板R900938158LFA50D-7X/FX30

  插裝閥蓋板R901071884LFA63D-7X/FX35

  插裝閥蓋板R900938250LFA63H2-7X/F

  插裝閥R900912645LFA16WEA-7X/A10P10

  插裝閥蓋板R900942750LFA16D-7X/FV

  插裝閥蓋板R900912625LFA16D-7X/F

  插裝閥蓋板R900912803LFA16DBW2-7X/100

  插裝閥R901287196LFA40E-7X/CA20DQMG24FX15

  插裝閥蓋板R900938217LFA50WEA-7X/A15P15

  插裝閥R900938092LFA40DBS2-7X/315

  插裝閥蓋板R900925873LFA25DBEM-71/420

  插裝閥蓋板R900938191LFA50DBW2-7X/315

  插裝閥R900940089LFA25H2-7X/FX12

  插裝閥蓋板LFA25H2-71/FX10

  插裝閥蓋板LFA16D-71/FX08

  插裝閥蓋板LFA16H2-71/FX08

  插裝閥R900912811LFA25DBW2-7X/420

  插裝閥蓋板R900912815LFA32DBW2-7X/315

  插裝閥蓋板R900945992LFA25DBW2-7X/315P12F08D00

  插裝閥R900938147LFA40WEB-7X/

  插裝閥蓋板R900766856LFA40WEA-7X/A15P15T15

  插裝閥蓋板R900912771LFA16DBE-71/

  插裝閥R900912688LFA25E-71/CA10DOMG24F應該是:R900912668LFA25E-7X/CA10DQMG24F

  插裝閥R900931581LFA40WEA-7X/

  插裝閥R901077373LFA16WEMA-7X/V

  插裝閥蓋板R900905303LFA32D-7X/F

  插裝閥蓋板R900912625LFA16D-7X/F

  插裝閥蓋板R900973333LFA80DB2-6X/100X99F35

  插裝閥蓋板R900912816LFA32DBW2-71/420

  插裝閥蓋板R901199208LFA25WEA-7X/P20

  插裝閥蓋板R900940721LFA25H2-7X/FX08V不帶V

  插裝閥蓋板R900925010LFA25WEA-7X/A08

  插裝閥蓋板R900912810LFA25DBW2-7X/315

  插裝閥蓋板R901371030LFA32DBU2B2-7X/420A050

  插裝閥蓋板R900942616LFA16WEA-7X/A12

  插裝閥蓋板R900912801LFA32DBEM-7X/315

  插裝閥R901307895LFA25DB2-7X/315P230

  插裝閥蓋板R900912770LFA32DB2-7X/200

  插裝閥R900912635LFA16GWA-7X/A10P10

  插裝閥R900931229LFA25WEA-7X/V

  插裝閥R900944202LFA25D19-7X/V

  插裝閥R900970019LFA25DBE-7X/V

  插裝閥R900923619LFA25DBU2B2-71/100A050

  插裝閥蓋板R900912675LFA25GWA-7X/

  插裝閥蓋板R900912808LFA25DBW2-7X/100

  插裝閥蓋板R900978105LFA25DBW1-71/420

  插裝閥蓋板R901270135LFA32DZ2-7X/210/S2

  控制閥的連接

  1.泄放閥、放空閥、排污閥的連接

  為便于控制閥拆卸,應在拆卸前進行閥前和閥后壓力的泄放,泄放閥應安裝在控制閥與上、下游切斷閥之間。

  2、放空閥和排污閥

  放空閥和排污閥用于排放流體中夾帶的不凝氣體和冷凝液,安裝時,被控流體,是氣體或蒸汽時,為便于冷凝液排放,排污閥宜安裝在控制閥組的處。被控流體是液體時,為便于不凝氣體的放空,放空閥宜安裝在控制閥組的最高處。

  3、旁路閥

  控制閥拆卸維修時,可用旁路閥對生產過程進行操作。當被控流量過大,用控制閥無法正常調節時,作為應急措施,也可用旁路閥作為控制閥的并行連接方案,對過程進行控制。為降低成本,大口徑控制閥安裝手輪執行機構,可代替旁路閥進行操作。旁路閥的安裝應便于操作,它與控制閥上、下游切斷閥一起組成控制閥組,因此,安裝時應與它們配套,并同時完成施工安裝。旁路閥公稱直徑與管道公稱直徑相同,耐壓等級也與工藝耐壓等級一致。

  4、執行機構的安裝

  通常執行機構與控制閥閥體直接連接,但液動執行機構、長行程執行機構等執行機構與控制閥閥體分開時,安裝執行機構時應注意,執行機構的連桿和機械活動部件應靈活,無松動或卡扭等現象。連桿長度應在全行程范圍內動作穩定、靈活可靠。當與工藝管道有熱位移的控制閥閥體連接時,應保證執行機構與控制閥閥體之間相對位置保持不變。

  手輪執行機構有側裝和頂裝兩種,安裝時應留有操作空間。手輪操作應靈活,沒有卡死或扭轉現象。應有手輪轉動方向與閥開度關系的標注。限位裝置應調整合適,起到保護作用。液動執行機構應低于控制器安裝,如果必須高于控制器時,其高差應不超過1.0m,并且應在管路集氣處安裝排氣閥,靠近控制器處安裝止逆閥或自動切斷閥。

  5、閥門定位器的安裝

  閥門定位器的閥位檢測裝置與控制閥閥桿或閥軸直接連接,因此,安裝時應保證反饋信號能夠正確、及時反映閥位信號和變化。通常,閥門定位器與控制閥配套供應,由制造廠完成兩者的連接。當生產過程控制需要添加閥門定位器時,應保證閥門定位器閥位檢測裝置動作的正確、可靠和靈活。反饋桿支點的機械間隙應盡量小。閥門定位器的信號管線應正確連接,氣源管線和輸出管線、輸入管線應標記銘牌。閥門定位器的閥位顯示信號應有利于操作和維護人員觀測。

  6、其他附件的安裝

  其他附件包括閥位傳感器、電磁閥、限位開關、繼動器、電氣轉換器等,安裝應符合產品說明書有關規定。小流量控制閥宜在上游安裝過濾器。紊流嚴重時,應在上游側安裝整流裝置?! ?/p>
