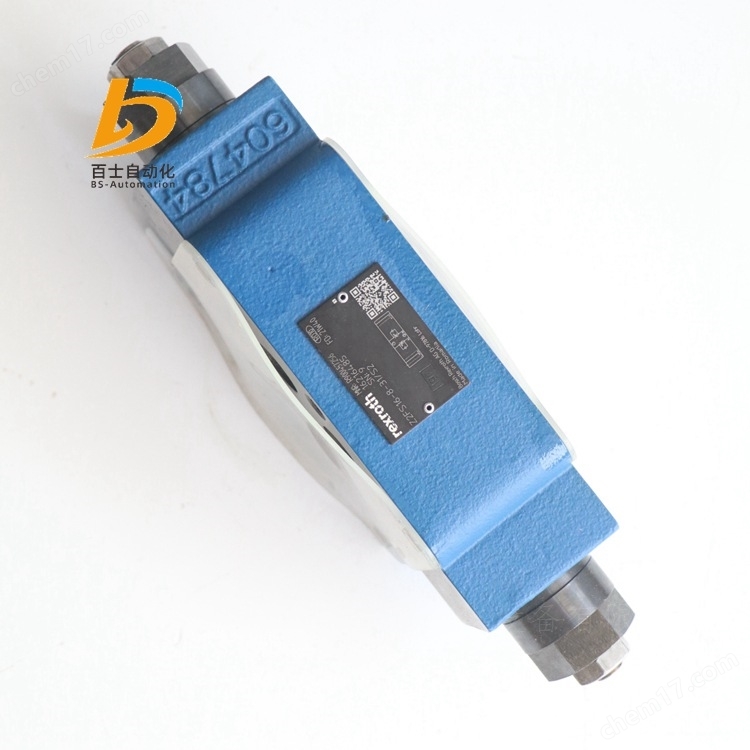

REXROTH節流閥R900457256 Z2FS16-8-31/S2

REXROTH節流閥R900457256 Z2FS16-8-31/S2，武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

力士樂REXROTH節流閥Z2FS16-8-3X/S2

R900457256 Z2FS16-8-31/S2

公稱尺寸 16，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，機械操作

高性能范圍內的工業液壓閥。將體積流量可靠地節流到設定值。

內六角主軸

直動式

連接圖ISO 4401-07-07-0-05

壓力 [bar]350

體積流量 [l/min]250

活塞符號A1 → A2、B1 → B2 或 A2 → A1、B2 → B1

連接類型疊加閥板

標稱尺寸16

驅動類型帶機械操作

連接數4

開關位置數2

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封元件NBR

重量 [kg]4.46

力士樂REXROTH單向節流閥

Z2FS16

規格 16

組件系列 3X

大工作壓力 350 bar

大流量 250 l/min

疊加閥

油口安裝面符合 ISO 4401-07-07-0-05

限制 2 個執行機構油口的流量

調節方式： 調節桿帶內六角孔

進油或回油節流

Z2FS16型閥是一種采用疊加閥板設計的單向節流閥。它用于限制一個或兩個執行機構油口的流量。

對稱排列的兩個單向節流閥可限制一個方向上的流量（通過可調節節流閥芯），同時允許相反方向上的自由回流。

如果是供油節流，液壓油將通過節流點，經通道 A1導入執行機構 A2。節流閥芯可通過主軸進行軸向調節，從而允許調節節流點。

同時，通道 A1中的液壓油通過孔導入到活塞側。

主動壓力和彈簧力使節流閥芯保持在節流位置。

從執行機構 B2流回的液壓油移動節流閥芯，從而使液壓油通過單向閥不受阻礙地流動。根據型號（“S"或“S2"），節流效應可能發生在供油或排放中。

流量限制

要調節執行機構的速度，應在方向閥和底板之間安裝單向節流閥。

德國力士樂REXROTH節流閥訂貨號和型號：

R900457256 Z2FS16-8-31/S2

力士樂REXROTH節流反彈閥 Z2FS16-8-3X/S

R900459203 Z2FS16-8-31/S

公稱尺寸 16，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，機械操作

高性能范圍內的工業液壓閥。將體積流量可靠地節流到設定值。

內六角主軸

直動式

連接圖ISO 4401-07-07-0-05

壓力 [bar]350

體積流量 [l/min]250

活塞符號A1 → A2、B1 → B2 或 A2 → A1、B2 → B1

連接類型疊加閥板

標稱尺寸16

驅動類型帶機械操作

連接數4

開關位置數2

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]4.42

力士樂REXROTH單向節流閥

Z2FS22

規格 25

組件系列 3X

大工作壓力 350 bar

大流量 360 l/min

疊加閥

油口安裝面符合  ISO 4401-08-08-0-05

用于一個或兩個執行元件接口的主流量或控制流量的限制

調節方式： 調節桿帶內六角孔

用于供油或回油節流

防腐蝕設計

Z2FS22型閥是一種采用疊加閥板設計的單向節流閥。它用于限制一個或兩個執行機構油口的流量。

對稱排列的兩個單向節流閥可限制一個方向上的流量（通過可調節節流閥芯），同時允許相反方向上的自由回流。

如果是供油節流，液壓油將通過節流點，經通道 A1導入執行機構 A2。節流閥芯可通過主軸進行軸向調節，從而允許調節節流點。

同時，通道 A1中的液壓油通過孔導入到活塞側。主動壓力和彈簧力使節流閥芯保持在節流位置。

從執行機構 B2流回的液壓油移動節流閥芯，從而使液壓油通過單向閥不受阻礙地流動。根據型號（“S"或“S2"），節流效應可能發生在供油或排放中。

流量限制

要調節執行機構的速度，應在方向閥和底板之間安裝單向節流閥。

德國力士樂REXROTH節流閥訂貨號和型號：

R900443176 Z2FS22-8-31/S2

R900340002 Z2FS22B8-3X/S2

R971893675 Z2FS22-3X/S2

R900456783 Z2FS22-8-3X/S

R900468786 Z2FS22-8-3X/S2V

力士樂REXROTH節流反彈閥

R900456783 Z2FS22-8-3X/S

公稱尺寸 25，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，機械操作

液壓閥，流量控制閥，節流閥，節流止回閥

博世力士樂的節流閥將液壓系統中的流量降低到機械設定值，從而降低液壓驅動器的速度。

高性能范圍內的工業液壓閥。將流量可靠地節流至設定值。

內六角形

直動式

產品屬性

連接圖ISO 4401-08-08-05

產品系列Z2FS22

工作壓力[bar]350

流量[l/min]360

滑閥符號A1→A2，B1→B2或A2→A1，B2→B1

連接類型疊加式

尺寸25

驅動類型機械驅動

端口數量4.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]6.76

力士樂REXROTH節流反彈閥

R900340002 Z2FS22B8-3X/S2

公稱尺寸 25，B1 → B2 或 B2 → B1，機械操作

液壓閥，流量控制閥，節流閥，節流止回閥

博世力士樂的節流閥將液壓系統中的流量降低到機械設定值，從而降低液壓驅動器的速度。

高性能范圍內的工業液壓閥。將流量可靠地節流至設定值。

內六角形

直動式

產品屬性

連接圖ISO 4401-08-08-05

產品系列Z2FS22

工作壓力[bar]350

流量[l/min]360

滑閥符號B1→B2或B2→B1

連接類型疊加閥

尺寸25

驅動類型機械驅動

端口數量4.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]6.6

力士樂REXROTH節流反彈閥

R900468786 Z2FS22-8-3X/S2V

公稱尺寸 25，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，機械操作

液壓閥，流量控制閥，節流閥，節流止回閥

博世力士樂的節流閥將液壓系統中的流量降低到機械設定值，從而降低液壓驅動器的速度。

高性能范圍內的工業液壓閥。將流量可靠地節流至設定值。

內六角形

直動式

產品屬性

連接圖ISO 4401-08-08-05

產品系列Z2FS22

工作壓力[bar]350

流量[l/min]360

滑閥符號A1→A2，B1→B2或A2→A1，B2→B1

連接類型疊加式

尺寸25

驅動類型機械驅動

端口數量4.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]6.84

博世力士樂的節流閥將液壓系統中的流量降低到機械設定值，從而降低液壓驅動器的速度。

力士樂REXROTH節流反彈閥 Z2FS22-8-3X/S2

R900443176 Z2FS22-8-31/S2

公稱尺寸 25，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，機械操作

高性能范圍內的工業液壓閥。將體積流量可靠地節流到設定值。

內六角主軸

直動式

連接圖ISO 4401-08-08-0-05

大壓力 [bar]350

大體積流量 [l/min]360

活塞符號A1 → A2，B1 → B2 或 A2 → A1，B2 → B1

連接類型疊加閥板

標稱尺寸25

驅動類型帶機械操作

連接數4

開關位置數2

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]6.841

力士樂REXROTH雙單向節流閥

Z2FS6

規格 6

組件系列 4X

大工作壓力 315 bar

大流量 80 l/min

疊加閥

油口安裝面符合 DIN 24340，形式 A

油口安裝面符合 ISO 4401-03-02-0-05（帶孔）

用于限制 2 個執行機構油口的主油流量或先導油流量。

4 種調整類型：

帶鎖緊螺母和保護帽的調節螺釘

帶刻度可鎖定旋鈕• 內六角帶刻度主軸• 帶刻度旋鈕

用于供油或回油節流

Z2FS6型閥是一種采用疊加閥板設計的雙單向節流閥。它用于限制一個或兩個執行機構油口的主油流量或先導流量。

彼此對稱排列的兩個單向節流閥可限制一個方向上的流量，同時允許相反方向上的自由回流。

如果是供油節流，則液壓油將通過由閥座和節流閥芯形成的節流點，經通道 A1 導入執行機構 A2。節流閥芯可通過調節螺釘進行軸向調節，從而允許調節節流點。

從執行機構 A2流回的液壓油沿著節流閥芯的方向相對彈簧移動閥座，從而使液壓油通過單向閥不受阻礙地流動。根據安裝位置，節流效應可能發生在供油或排放中。

主流量限制 （型號“2Q"）

要調節執行機構的速度（主流量限制），應在方向閥和底板之間安裝雙單向節流閥。

先導流量限制 （型號“1Q"）

通過先導式方向閥，可使用雙單向節流閥來調節切換時間（先導流量限制）。在這種情況下，該閥安裝在先導控制閥和主閥之間。

德國力士樂REXROTH節流閥訂貨號和型號：

R900481621 Z2FS6-2-4X/1Q

R900481621 Z2FS6-2-44/1Q

R900481623 Z2FS6-2-4X/1QV

R900481623 Z2FS6-2-46/1QV

R900481624 Z2FS6-2-43/2QV

R900481624 Z2FS6-2-44/2QV

R900481624 Z2FS6-2-4X/2QV

R900481624 Z2FS6-2-46/2QV

R900581526 Z2FS6A2-4X/1QV

R900427254 Z2FS6A2-4X/2Q

R900582719 Z2FS6-5-44/1QV

R900476838 Z2FS6-5-4X/2QV

R900441810 Z2FS6-7-4X/2QV

力士樂REXROTH節流閥Z2FS6-2-4X/1QV

R900481623 Z2FS6-2-46/1QV

公稱尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，機械操作

液壓  閥門  流量控制閥  節流閥  節流反彈閥

高性能范圍內的工業液壓閥。將體積流量可靠地節流到設定值。

先導式

帶鎖緊螺母的調節螺釘

微調

連接圖ISO 4401-03-02-0-05

產品系列Z2FS6

工作壓力. [bar]350.0

體積流量 [l/min]80.0

活塞符號A1 → A2，B1 → B2 或 A2 → A1，B2 → B1

連接類型疊加閥板

標稱尺寸6

驅動類型通過機械致動

連接數4

開關位置數2

電氣連接說明3 芯連接器 (2 + PE)，符合 EN 175301-803 標準

液壓油HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD

密封件FKM

重量 [kg]1.07

密封套件R961000715 Z2FS6.-4X/V

力士樂REXROTH節流反彈閥

R900582719 Z2FS6-5-4X/1QV

公稱尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，機械操作

液壓閥，流量控制閥，節流閥，節流止回閥

博世力士樂的節流閥將液壓系統中的流量降低到機械設定值，從而降低液壓驅動器的速度。

高性能范圍內的工業液壓閥。將流量可靠地節流至設定值。

直動式

帶刻度的內六角形

微調

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列Z2FS6

工作壓力[bar]350

流量[l/min]80

滑閥符號A1→A2，B1→B2或A2→A1，B2→B1

連接類型疊加式

尺寸6.

驅動類型機械驅動

端口數量4.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.14

力士樂REXROTH節流反彈閥

R900581526 Z2FS6A2-4X/1QV

公稱尺寸 6，A1 → A2 或 A2 → A1，機械操作

液壓閥，流量控制閥，節流閥，節流止回閥，單向節流閥

博世力士樂的節流閥將液壓系統中的流量降低到機械設定值，從而降低液壓驅動器的速度。

高性能范圍內的工業液壓閥。將流量可靠地節流至設定值。

直動式

帶鎖緊螺母的固定螺釘

微調

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列Z2FS6

工作壓力[bar]350

流量[l/min]80

滑閥符號A1→A2或A2→A1

連接類型疊加式

尺寸6.

驅動類型機械驅動

端口數量4.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]0.98

力士樂REXROTH節流反彈閥

R900727967 Z2FS6-2-4X/2QV/60

公稱尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，機械操作

液壓閥，流量控制閥，節流閥，節流止回閥

博世力士樂的節流閥將液壓系統中的流量降低到機械設定值，從而降低液壓驅動器的速度。

高性能范圍內的工業液壓閥。將流量可靠地節流至設定值。

直動式

帶鎖緊螺母的固定螺釘

標準制定

帶定位銷安裝孔ISO 8752-3x8-St

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列Z2FS6

工作壓力[bar]350

流量[l/min]80

滑閥符號A1→A2，B1→B2或A2→A1，B2→B1

連接類型疊加閥

尺寸6.

驅動類型機械驅動

端口數量4.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.04

博世力士樂的節流閥將液壓系統中的流量降低到機械設定值，從而降低液壓驅動器的速度。

力士樂節流閥 Z2FS6-2-4X/2QV

R900481624 Z2FS6-2-46/2QV

公稱尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，機械操作

高性能范圍內的工業液壓閥。將體積流量可靠地節流到設定值。

疊加式

帶鎖緊螺母的調節螺釘

連接圖ISO 4401-03-02-0-05

大壓力 [bar]350

大體積流量 [l/min]80

活塞符號A1 → A2，B1 → B2 或 A2 → A1，B2 → B1

連接類型疊加閥板

標稱尺寸6

驅動類型帶機械操作

連接數4

開關位置數2

液壓油HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封FKM

重量 [kg]1.04

力士樂REXROTH節流反彈閥 Z2FS6A2-4X/2QV

R900439389

公稱尺寸 6，A1 → A2 或 A2 → A1，機械操作

高性能范圍內的工業液壓閥。將體積流量可靠地節流到設定值。

直營

帶鎖緊螺母的調節螺釘

默認設置

連接圖ISO 4401-03-02-0-05

壓力 [bar]350

體積流量 [l/min]80

活塞符號A1 → A2 或 A2 → A1

連接類型疊加閥板

標稱尺寸6

驅動類型帶機械操作

連接數4

開關位置數2

液壓油HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封FKM

重量 [kg]0.98941

力士樂REXROTH單向節流閥

Z2FS10

規格 10

組件系列 3X

大工作壓力 315 bar

大流量 160 l/min

疊加閥

油口安裝面符合 ISO 4401-05-04-0-05

用于限制 2 個執行機構油口的主油流量或先導油流量。

3 種調整類型：

帶刻度可鎖定旋鈕，內六角帶刻度主軸，帶刻度旋鈕

進油或回油節流

防腐蝕設計

Z2FS 10 型閥是一種采用疊加閥板設計的單向節流閥。它用于限制一個或兩個執行機構油口的主油流量或先導流量。

彼此對稱排列的兩個單向節流閥可限制一個方向上的流量，同時允許相反方向上的自由回流。

如果是供油節流，則液壓油將通過由控制邊和節流閥芯形成的節流點，經通道 A1 導入執行機構 A2。節流閥芯可通過主軸進行軸向調節，從而允許調節節流點。

同時，通道 A1 中的液壓油通過孔導入到活塞側。主動壓力和彈簧力使節流閥芯保持在節流位置。

從執行機構 B2 流回的液壓油在相對彈簧的方向上移動節流閥芯，從而使液壓油通過單向閥不受阻礙地流動。根據安裝位置，節流效應可能發生在供油或排放中。

主流量限制

要調節執行機構的速度（主流量限制），應在方向閥和底板之間安裝單向節流閥。

先導流量限制

通過先導式方向閥，可使用單向節流閥來調節切換時間（先導流量限制）。在這種情況下，該閥安裝在先導控制閥和主閥之間。

德國力士樂REXROTH節流閥訂貨號和型號：

R900989095 Z2FS10-5-34/

R900517812 Z2FS10-5-33/V

R900517812 Z2FS10-5-3X/V

R900523737 Z2FS10-3-3X/V

R900517813 Z2FS10A5-3X/SV

R900517814 Z2FS10B5-3X/S2V

力士樂REXROTH節流反彈閥

R900523578 Z2FS10A5-3X/S2V

公稱尺寸 10；A1 → A2 或 A2 → A1；機械操作

液壓閥，流量控制閥，節流閥，節流止回閥

博世力士樂的節流閥將液壓系統中的流量降低到機械設定值，從而降低液壓驅動器的速度。

高性能范圍內的工業液壓閥。將流量可靠地節流至設定值。

直動式

帶刻度的內六角形

產品屬性

連接圖ISO 4401-05-04-05

產品系列Z2FS10

工作壓力[bar]315

流量[l/min]160

滑閥符號A1→A2或A2→A1

連接類型三明治板

尺寸10

驅動類型機械驅動

端口數量4.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]2.98

力士樂REXROTH節流反彈閥

R900517814 Z2FS10B5-3X/S2V

公稱尺寸 10；B1 → B2 或 B2 → B1；機械操作

液壓閥，流量控制閥，節流閥，節流止回閥

博世力士樂的節流閥將液壓系統中的流量降低到機械設定值，從而降低液壓驅動器的速度。

高性能范圍內的工業液壓閥。將流量可靠地節流至設定值。

直動式

帶刻度的內六角形

產品屬性

連接圖ISO 4401-05-04-05

產品系列Z2FS10

工作壓力[bar]315

流量[l/min]160

滑閥符號B1→B2或B2→B1

連接類型疊加式

尺寸10

驅動類型機械驅動

端口數量4.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]3.

力士樂REXROTH節流反彈閥

R900523737 Z2FS10-3-3X/V

公稱尺寸 10；A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，機械操作

液壓閥，流量控制閥，節流閥，節流止回閥

博世力士樂的節流閥將液壓系統中的流量降低到機械設定值，從而降低液壓驅動器的速度。

高性能范圍內的工業液壓閥。將流量可靠地節流至設定值。

直動式

帶刻度的可鎖定旋鈕

產品屬性

連接圖ISO 4401-05-04-05

產品系列Z2FS10

工作壓力[bar]315

流量[l/min]160

滑閥符號A1→A2，B1→B2或A2→A1，B2→B1

連接類型疊加式

尺寸10

驅動類型機械驅動

端口數量4.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]3.39

力士樂REXROTH節流閥

R900517812 Z2FS10-5-3X/V

公稱尺寸 10，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，機械式

高性能范圍內的工業液壓閥。將體積流量可靠地節流到設定值。

滑閥

直動

內六角帶刻度主軸

壓力 [bar]350

體積流量 [l/min]160

活塞符號A1 → A2，B1 → B2 或 A2 → A1，B2 → B1

連接類型疊加閥板

標稱尺寸10

驅動類型帶機械操作

連接數4

開關位置數2

液壓油HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封FKM

重量 [kg]2.93
