力士樂電磁閥5-4WE10Y50/EG24K4QMAG24/M，武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

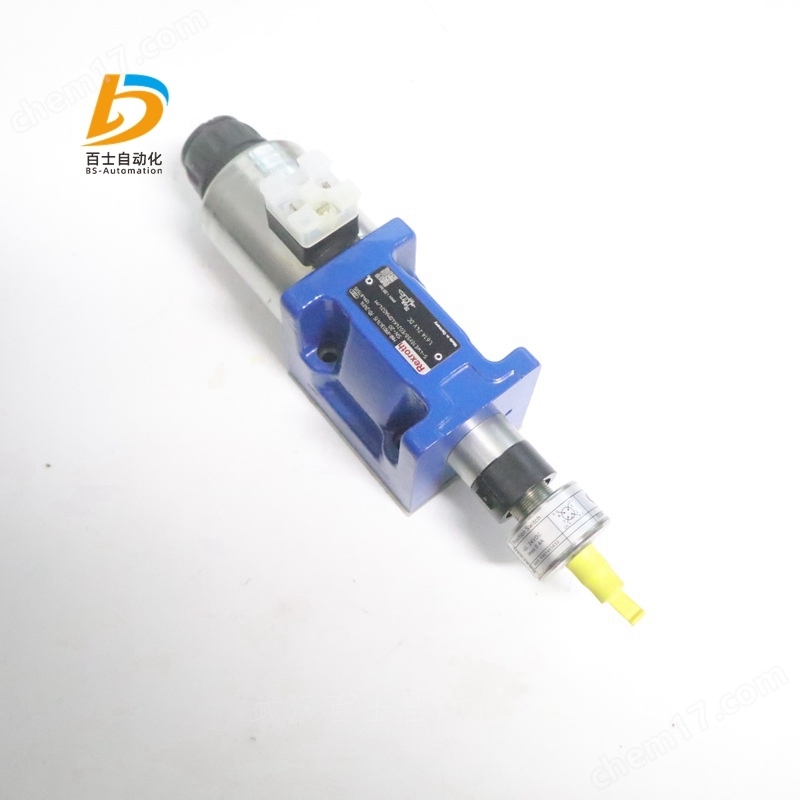

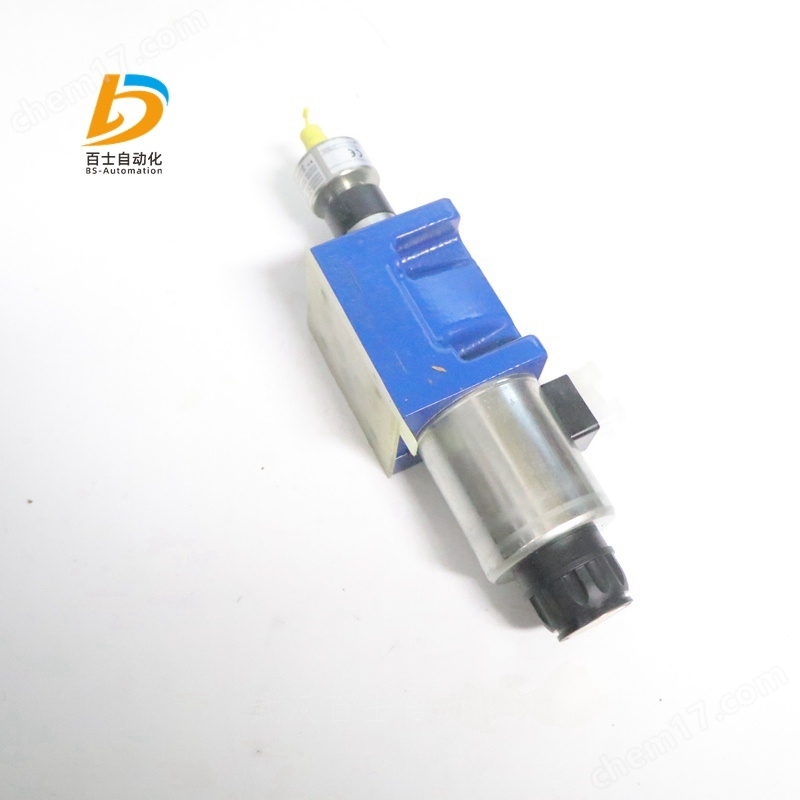

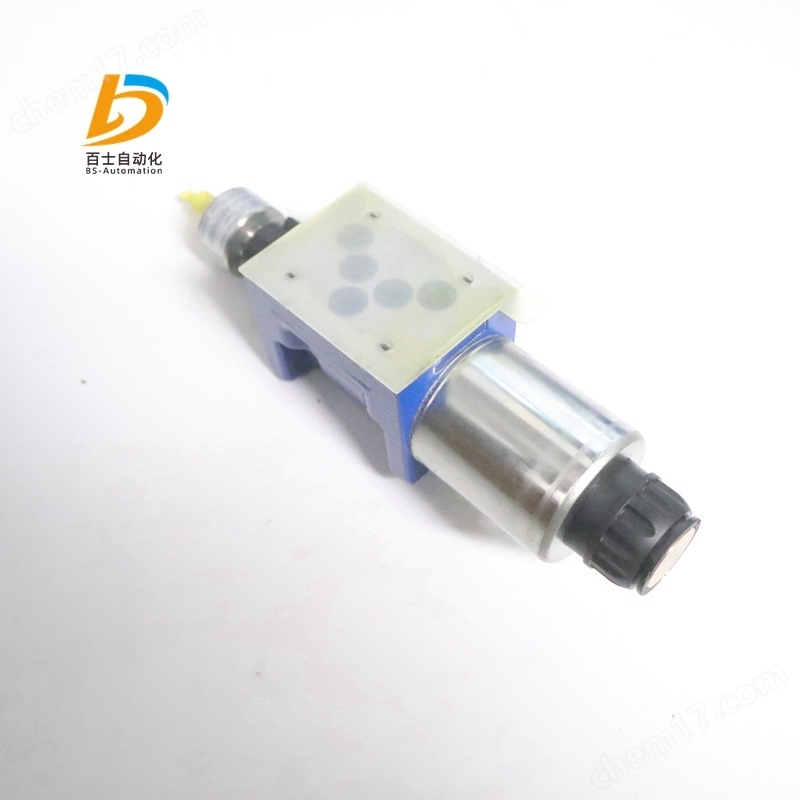

力士樂REXROTH電磁閥5-4WE10Y5X/EG24K4QMAG24/M
R901347415 5-4WE10Y50/EG24K4QMAG24/M
公稱尺寸 10, , 符號 Y, , 通過電磁致動
液壓 閥門 方向閥 換向閥 液壓方向短管閥 電磁閥
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
滑閥
直動式
連接圖ISO 4401-05-04-0-05
產品系列5-.WE10../E
工作壓力. [bar]350.0
體積流量 [l/min]150.0
活塞符號符號 Y
連接類型底板安裝
標稱尺寸10
驅動類型通過電磁致動
連接數4
開關位置數2
電源電壓24 VDC
電插頭3 芯設備插頭 (2 + PE)
電氣連接說明3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油HETG、HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件NBR
重量 [kg]4.2
力士樂REXROTH電磁閥
直接操作的方向滑閥，
電磁閥驅動
5-.WE系列
5腔版本
尺碼10
組件系列5X
工作壓力420巴[6091磅/平方英寸]
流量150升/分鐘[39.6 US gpm]
三位四通、二位四通或二位三通路版本
根據ISO 4401-05-04-0-05和NFPA T3.5.1 R2-2002 D05的端口圖案
大功率電磁閥，可選旋轉90°
電氣連接為單獨連接
墨盒可選配PWM連接器（快速開關放大器，節能）
手動超控，可選
滑閥位置監測，可選
根據低壓指令2006/95/EC，電壓>50 VAC或>75 VDC符合CE標準
符合UL 429 UR認證的電磁線圈
根據CSA C22.2第139-10號批準，可選
功能、部分
5-型方向閥。WE是一個電磁閥驅動的方向滑閥，開關時間增加。它控制流的開始、停止和方向。
方向閥主要由殼體、一個或兩個電子電磁閥、控制滑閥和回位彈簧組成。
在斷電狀態下，控制滑閥由回位彈簧保持在中心位置或初始位置（沒有彈簧“O"的閥門除外）。
如果濕銷電子電磁閥通電，控制滑閥將從其靜止位置移動到所需的端部位置。通過這種方式，根據所選符號釋放所需的流向。
電子電磁閥關閉后，控制滑閥被推回其中心位置或初始位置（帶“OF"棘爪的閥門和不帶“O"型彈簧的閥門除外）。
手動超控允許在沒有電磁閥通電的情況下手動切換閥門。
為確保正常工作，請確保油杯的壓力室充滿油。
油門插入件
在通道P、a、B或T中使用節流閥插入件，可以增加閥門處的流動阻力。當由于主要操作條件，在切換過程中出現流量超過閥門性能極，需要使用它。
功能、部分
制動
帶“C"油門螺釘
不帶彈簧回位“O"（僅適用于符號A、C和D）
此版本是一個具有2個滑閥位置和2個無止動裝置的電子電磁閥的方向閥。在斷電狀態下，控制滑閥上沒有彈簧回位的閥門沒有確定的基本位置。
無帶“OF"棘爪的彈簧回位（僅適用于符號A、C和D）
此版本是一個具有2個滑閥位置和2個帶棘爪的電子電磁閥的方向閥。棘爪用于將控制滑閥固定在相關滑閥位置。因此，在操作過程中，可以省略向電子螺線管連續施加電流
這有助于節能運行。
切換時間增加
采用5-型5腔方向閥。WE，通過“C"節流螺釘或選定的“A0."孔口，切換時間可以延遲到100毫秒或更長。在這方面，切換時間取決于壓力、流量和粘度，具體取決于安裝。切換時間受到兩個彈簧室之間的連接通道中的限制（節流閥或節流孔）的影響
在切換過程中，液體體積從一個彈簧室轉移到另一個彈簧室內。
T通道與彈簧室分開，以實現軟切換。
配套插頭：
M16 x 1.5：黑色R901017010；灰色R901017011；帶LED燈R901017022、R901017025、R901017026
主要技術參數：
重量
單線圈3.9kg
雙線圈5.5Kg
安裝位置任意
環境溫度范圍
NBR密封件-20...70℃
FKM密封件-15...70℃
HFC液壓油-20...50℃
低溫系列-40...50℃
儲存溫度范圍-20...50℃
壓力350bar
流量150l/min
液壓油溫度范圍
NBR密封件-20...80℃
FKM密封件-15...80℃
HFC液壓油-20...50℃
低溫系列-40...50℃
粘度范圍2.8…500mm2/s
電壓容差（標稱電壓）±10%
標稱功率符合VDE 058040W
占空比100%
線圈的高表面溫度140℃
德國力士樂REXROTH電磁閥訂貨號和型號：
R901164534 5-3WE10A3X/CG24N9K4QSABG24WSO9
R901350228 5-3WE10A50/EG24K4QMBG24/M
R901337325 5-3WE10A5X/EG24N9K4QMBG24/M
R901341755 5-3WE10A5X/EG24N9K4QMAG24/M
R901346115 5-3WE10B9-5X/EG24N9K4QMAG24/M
R901350568 5-3WE10A5X/DEG24N9K4QSABG24W/M
R901350370 5-4WE10D5X/OFEG220N9K4QSABG24W/M
R901347794 5-4WE10C5X/OFEG24N9K4/M
R901378641 H5-4WE10C5X/EG24N9K4/M
R901341751 5-4WE10D50/EG24N9K4/M SO771
R901341752 5-4WE10D5X/EG24N9K4QMAG24/M
R901336797 5-4WE10D5X/EG24K4QMBG24/M
R901380919 5-4WE10D5X/EG220N9K4QMBG24/M
R901350370 5-4WE10D5X/OFEG220N9K4QSABG24W/M
R901339860 5-4WE10E5X/EG24N9K4/V
R901339857 5-4WE10E5X/EG24N9K4/CM
R901328331 5-4WE10E5X/EG24K4QS0G24W/M
R901501366 5-4WE10EA50/EG24N9K4QM0G24/V
R901334064 5-4WE10EB5X/EG24N9K4QMBG24/M
R901562869 5-4WE10EB5X/EG24N9K4QS0BG24W/M
R901344564 5-4WE10H5X/EG24N9K4/CM
R901344564 5-4WE10H5X/EG24N9K4/CM
R901392681 5-4WE10H5X/EG96N9K4/CM
R901305959 5-4WE10J5X/EG24N9K4/M
R901349476 5-4WE10J5X/EG24N9K4/CM
R901348850 5-4WE10G5X/EG24N5K4/A08M
R901339882 5-4WE10P3A5X/EG24K4QM0G24/M
R901328311 5-4WE10X84-5X/EG24K4QLAG24/M
R901347119 5-4WE10X84-5X/EG24K4QMAG24/V
R901339889 5-4WE10X84-5X/EG24K4QMAG24/A08M
R901339339 5-4WE10X102-5X/EG24K4QMAG24/M
R901347415 5-4WE10Y5X/EG24K4QMAG24/M
R901347416 5-4WE10Y5X/EG24N9K4QMBG24/M
R901348853 5-4WE10Y11-5X/DEG26N6K4K/M
力士樂REXROTH電磁閥4WE10J5X/EG24N9K4/M
R901305959 5-4WE10J50/EG24N9K4/M
公稱尺寸 10, 符號 J, 通過電磁致動, 24 VDC
液壓 閥門 方向閥 換向閥 液壓方向短管閥 電磁閥
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
滑閥
直動式
連接圖ISO 4401-05-04-0-05
產品系列5-.WE10../E
工作壓力. [bar]350.0
體積流量 [l/min]125.0
活塞符號符號 J
連接類型底板安裝
標稱尺寸10
驅動類型通過電磁致動
連接數4
開關位置數3
電源電壓24 VDC
電插頭3 芯設備插頭 (2 + PE)
電氣連接說明3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油HETG、HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件NBR
重量 [kg]5.54
力士樂REXROTH電磁閥R901350228
液壓方向短管閥 5-3WE10A5X/EG24K4QMBG24/M
R901350228 5-3WE10A50/EG24K4QMBG24/M
公稱尺寸 10, , 符號 A, , 通過電磁驅動
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
直接驅動
產品屬性
連接圖ISO 4401-05-04-05
產品系列5.WE10../E
工作壓力[bar]350
流量[l/min]65
滑閥符號符號A
連接類型底板安裝
大小10
驅動類型電磁閥驅動
端口數3.
切換位置數量2.
電源電壓24伏直流電
電子連接器3極連接器（2+PE）
電氣連接說明符合EN 175301-803的3極連接器（2+PE）
液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封NBR
重量[kg]4.3
力士樂電磁閥5-4WE10Y50/EG24K4QMAG24/M
