的現場總線技術

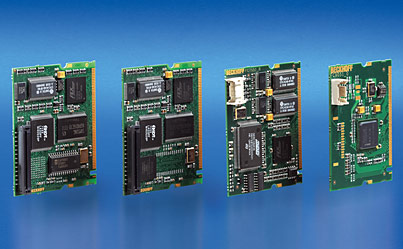

Beckhoff 新迷你PCI卡可適用于PROFIBUS, CANopen, DeviceNet 和以太網總線，延伸了 Beckhoff 現場總線PC總線卡范圍。和 Beckhoff 標準的PCI卡一樣，迷你卡接口適用于快速控制器和實時任務。

新一代的 Beckhoff 工控機，包括控制柜式PC C69xx 和平板電腦 CP62xx/CP66xx ，設計都非常緊湊。每個設備都配有兩個以太網接口，它們代表著基于以太網應用控制的高性能工控機。工控機可以隨意通過迷你PCI卡或現場總線技術進行擴展。

通過結合TwinCAT軟件PLC和NC，更能顯現出現場總線卡的強大功能。通過智能PCI卡運行處理器，在操作現場得以進行各種現場總線的通訊。PC可以通過DPRAM接口訪問程序映像。Windows NT/2000/XP的驅動和FCxx51快速配置工具包含在TwinCAT I/O軟件包中。語言程序使用DLL，VBA，ActiveX接口。帶OPC接口的應用可以通過一個OPC服務器訪問程序映像和參數。



技術參數	FC3151	FC5151	FC5251	FC7551	FC9051
現場總線	PROFIBUS DP (標準), PROFIBUS DP-V1 (Cl. 1+2: 非循環的服務，報警), DP-V2, PROFIBUS-MC (等距)	CANopen	DeviceNet	SERCOS 接口	以太網 (所有基于IEEE 802.3標準的協議), EtherCAT
現場總線通道數量	1	1	1	1	1
傳送速率	9,6 kbaud – 12 Mbaud	10, 20, 50, 100, 125, 250, 500, 800, 1000 kbaud	125, 250, 500 kbaud	2, 4, 8, 16 Mbaud	10/100 Mbit/s, IEEE 802.3u 自協議, 全雙工 10 和 100 Mbit/s, 每通道單獨設定
PC 接口	迷你 PCI 接口, 每通道32位4kb DPRAM	迷你 PCI 接口, 每通道32位4kb DPRAMl	迷你 PCI 接口, 每通道32位4kb DPRAM	迷你 PCI 接口, 每通道32位4kb DPRAM	迷你 PCI 接口
NOVRAM (可選)	128 kbyte	128 kbyte	128 kbyte	128 kbyte	–
通訊	主從站功能 (也可混合)	CANopen 網絡主站及 CANopen 管理, 可選CANopen 從站	DeviceNet 網絡主站 (掃描), 可選 DeviceNet 從站	SERCON- 816-Chip	以太網及實時以太網協議, EtherCAT- ready
總線節點	zui多 125 從站	zui多 127 從站	zui多 63 從站	≤ 254	以太網標準
其它	通過使用CDL技術，每個從站可能獲得不同的DP循環時間	中止可開關電阻	中止可開關電阻	SERCOS 接口支持所有循環時間(低于 62.5 µs)	標準驅動器：標準操作系統支持In兼容NIC；實時驅動器：TwinCAT驅動實時以太網；可為單個通道選擇各自的驅動器
尺寸	59.75 mm x 50.95 mm	59.75 mm x 50.95 mm	59.75 mm x 50.95 mm	59.75 mm x 50.95 mm	59.75 mm x 44.60 mm
工作溫度	0 °C 至 55 °C
