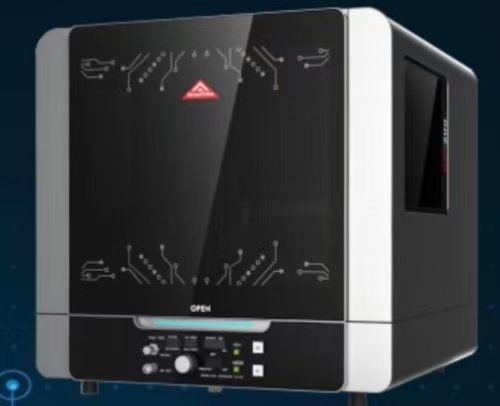

FMZ-200型多功能柔性電子打印機

關鍵詞：3D直寫打印機，微電子電路，視覺，曲面，直面

一、產品介紹

FMZ-200型多功能柔性電子打印機是一種多功能利用電路直寫成型儀是通過將壓縮空氣送入注射器或者是存儲瓶中，將墨 水或者漿料壓進與活塞室相連的進給管中，利用壓力進行直寫作業。當活塞處于上沖程時， 活塞室中就會填滿墨水或者漿料；當活塞向下推進滴墨針頭時，墨水受到壓力便會從針嘴壓出。滴出的墨水量由活塞下沖的距離決定，可以手工調節，也可以通過編程進行控制。這款設備可以直寫多種材料，對墨水的要求非常寬泛，粘度范圍從十幾個厘泊 到幾萬厘泊都可以噴射，而且還可以在一些微曲面上進行作業，墨水或者漿料以適當?shù)膲?/span> 力和速度噴涂或滴落在曲面上。可以根據預先設定的路徑、模板或控制系統來進行精確定 位和控制。 是微電子研究及新能源的重要儀器，也是高等院校科研的重要設備。

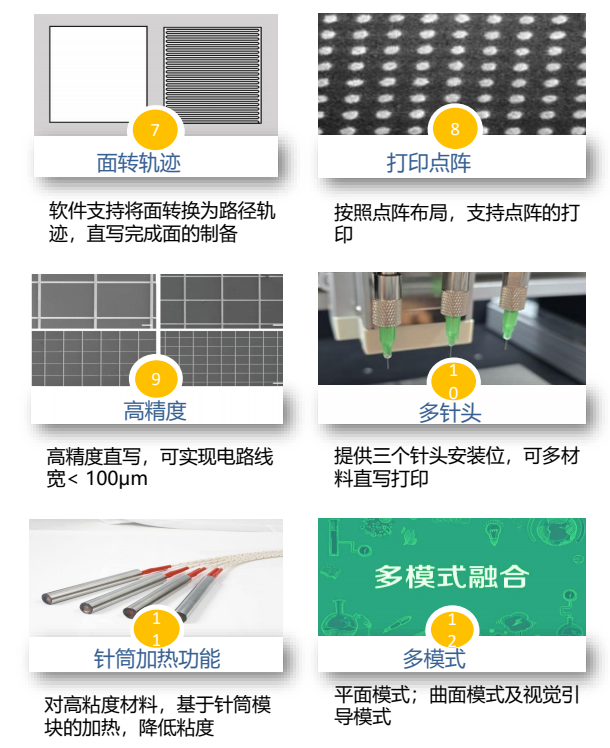

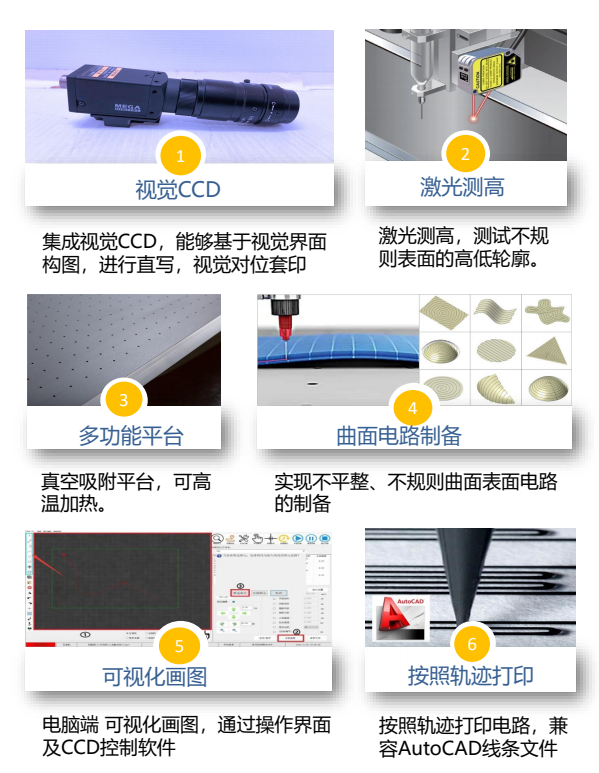

（二）、產品特點：

• 軟件界面直接畫圖，即畫即得

• 任意軌跡線條：直線、圓弧、不

規則曲線折線、多邊形、圓等。• 點、周期性點陣

• 支持CAD軌跡圖直接導入

• “一鍵式"直寫打印

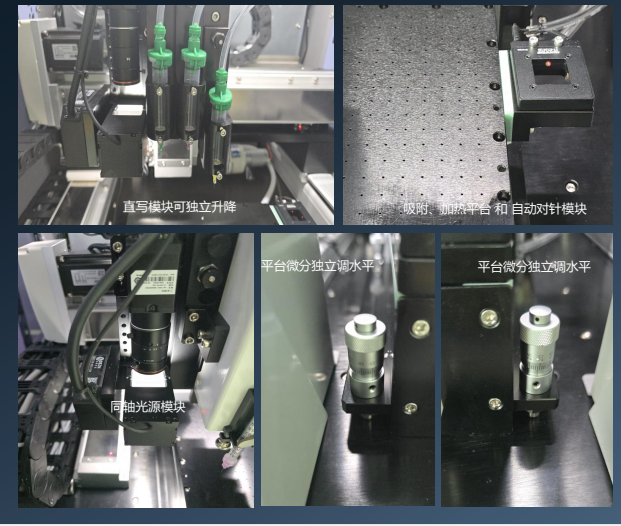

• 全視覺功能：• 激光自動測高，兼容不規則曲面。

• 墨水兼容性：低粘度~ 高粘度

• 平臺真空吸附， 1mm 吸孔

• 平臺高溫加熱， 可定制溫度

（三）、主要應用領域：

行業：• 器件及傳感器制備

• 有機材料器件

• 集成電路、半導體

 • 航空航天、衛星

 • 光伏、新能源

• 生物、醫療健康

  • 汽車工業

  • 光電產業顯示照明

  • 學術和研究領域

  • 企業開發中心等

（四）、主要技術參數:

_{打印區域：297*210mm}

_{Z軸重復定位精度：±5um}

_{XY軸重復定位精度：±20um}

_{機械擠出軸重復定位精度：±10um}

_{三軸運動速度：0.1~50mm/s}

_{溫濕度要求：15-40℃(5-80RH無冷凝)}

_{高精度直寫模塊：集成高度校準裝置，實現直寫高度精確控制，標配14G~34G標準孔徑點膠頭(最小孔徑60um)，可選配20um和30um孔徑的高精度點膠頭}

_{狹縫涂布模塊：包含接觸式和非接觸式兩種高精度刮刀，刮刀寬度40mm，高粘度和低粘度模塊可選}

_{打印機尺寸(長*寬*高)：554*554*483mm}

_{擠出3D打印模塊：精確控制材料擠出，實現簡單3D結構的切片和分層打印}

_{打印機重量：45kg}

（五）、產品特點：

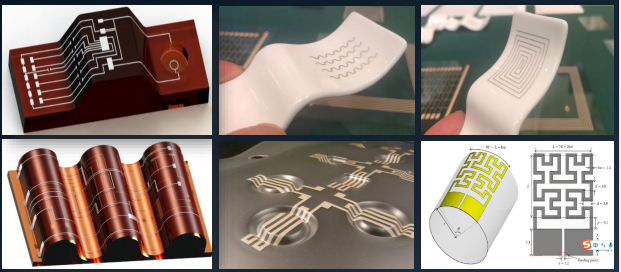

一、應用案列：曲面電路制備

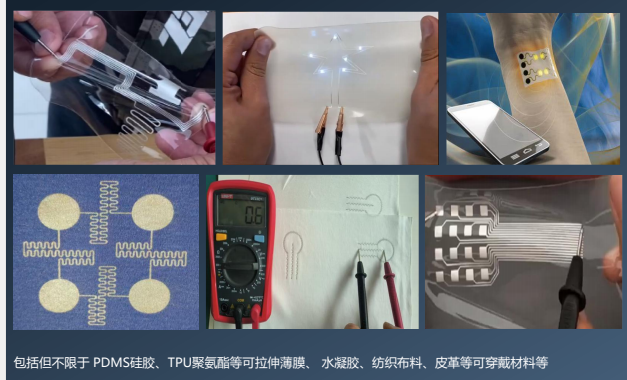

應用案列二、拉伸及可穿戴電路制備

應用案列三、柔性電子及器件制備
