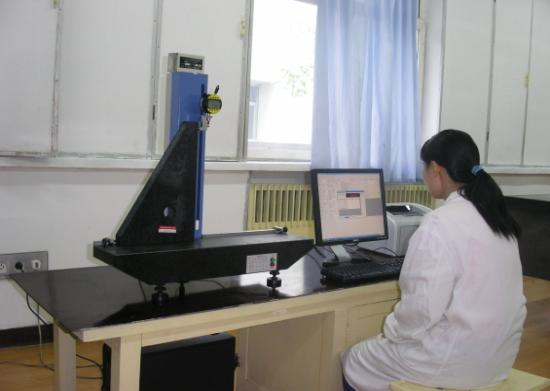

JKZC-CC500E+型直角尺檢查儀照片：

西安慶安集團---航天部108所

第5713工廠---國防計量站

JKZC-CC500E+型直角尺檢查儀技術協議

儀器功用

該儀器屬于我國先進的新型精密測試裝置，配有計算機及直角尺檢定軟件可對檢測數據進行采集、處理、存儲并打印出報告，是目前計算機控制直角尺檢查儀。

1.檢測尺寸至500mm的0—2級各種類型的直角尺（內外角）的垂直度；

2.檢測尺寸至300×300mm各種規格的框式水平儀的各工作面及V型槽對水平泡的零位（條式水平儀）垂直度；

3.檢測尺寸至200×200mm方箱的各個工作面及V型槽的相互垂直度；

4檢測較高準確度的機械零件的垂直度；

一、主要技術參數

      測量范圍：      0-500MM

      測頭分辨率：    0. 2μm

工作臺的直線度:  2.0μm / 750×138 mm

示值變動性：     ±0.4μm

示值誤差:  ±（0.3＋ L / 300）μm（L為被測長度以mm為單位）

體積            750×138×750mm³

重量            40kg

二、JKZC-CC500E+型直角尺檢查儀檢定軟件描述

直角尺檢定軟件1.0

1．系統簡介

《直角尺檢定軟件 1.0》（以下簡稱“檢定軟件"）適用于新制造的、修理后和

使用中的直角尺的檢定，并生成檢定報告。

該檢定軟件是我公司開發的計量檢定軟件系統的一個子系統。

檢定規程：JJG 7-2004 《直角尺檢定規程》

運行環境：Windows9x 以上操作系統，如果要輸出檢定報告，還需配備打印機。

檢定軟件運行時主界面如下圖所示：

2．檢定

2.1 檢定信息輸入

在檢定軟件主界面中分別輸入檢定信息：被檢器具、基本檢定信息、校準器、

記錄和證書、計量人員等。

用戶直接在輸入框中輸入相應的信息即可，不需要的信息可以不用輸入。

2.2 檢定數據錄入

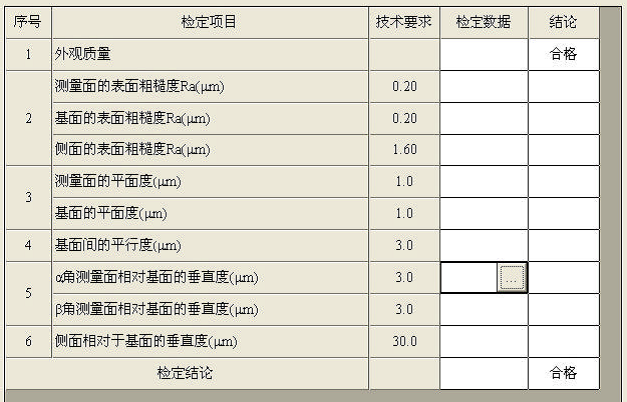

如下圖所示，直接在檢定表格的“檢定數據"一列輸入相應的檢定數據即可，

當該項檢定數據輸入后，結論一欄會顯示該項目的檢定結論（對于不同的檢定對象，

該表格可能有所差異）。其中外觀質量一欄的檢定數據指對外觀的描述，結論需要

人工選擇“合格"或“不合格"。

對于垂直度的檢定，可以直接在檢定數據一欄輸入垂直度值，也可單擊該欄右

邊的按鈕“ "，程序?qū)棾龃怪倍葯z定的對話框進行垂直度檢定，如下圖所

示：

儀表示值一欄將顯示當前位置狀態下測頭的測量值，如測量?jī)x沒有與計算機聯

機，儀表示值一欄將沒有顯示。

當測頭運動到檢定位置后，按該欄右邊的“讀數"按鈕，程序?qū)?dāng)前測量數據

讀入表格中，也可直接在該欄輸入數據。

檢定完成后按“確定"按鈕即完成檢定。

3．報告

3.1 創建報告

所有檢定完成后，執行“報告"菜單中的“創建報告"命令，系統將彈出下圖

所示的對話框，提示用戶選擇用于創建報告的模板（該模板的創建和設計由“計量

檢定"軟件完成，詳見“計量檢定"軟件相關資料），點擊“確定"按鈕，程序?qū)?/span>

根據用戶選中的模板創建報告。

3.2 保存報告

執行“文件"菜單中的“保存"命令，程序?qū)棾鑫募４鎸?duì)話框，提示用戶

將報告保存在指定的地方。

3.3 打印報告

執行“文件"菜單中的“打印"命令，即可打印報告。

3.4 查看報告

執行“文件"菜單中的“打開"命令，程序?qū)棾龃蜷_(kāi)對話框，選中報告文件

后打開，即可打開報告進行查看或打印。
