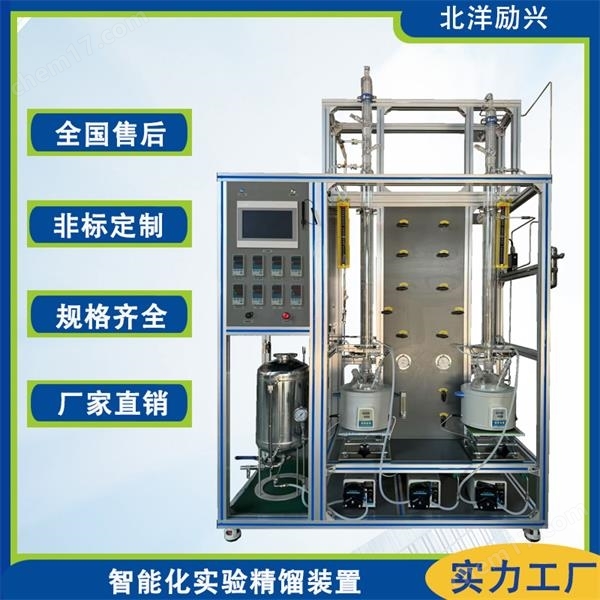

北洋勵興  不銹鋼精餾塔儀器  實驗填料塔

一、實驗填料塔核心參數

1. ?塔體尺寸?

• 塔徑：φ20-φ100mm（玻璃塔）?，不銹鋼塔DN15-DN100（DN50常見）?

• 塔高：300-2000mm（單節可擴展）?，實驗塔典型高度1.4m?

• 填料層高度：800mm（亂堆填料）?，或按客戶需求定制?

2. ?填料類型與規格?

• 規整填料：KL500Y型金屬孔板波紋填料（比表面積500m2/m3）?

• 散裝填料：不銹鋼鮑爾環（DN25/DN50，開孔率30%-40%）?

• 實驗級：φ3×3mm拉西環（玻璃塔）?

• 材質：304/316L不銹鋼（耐腐蝕）?，陶瓷/玻璃（特殊需求）?

• 類型：

3. ?操作參數?

• 處理量：5-20L/批（塔釜容積）?

• 回流比：1:99至99:1（電磁閥控制）?

• 真空度：可達1mmHg（減壓操作）?

二、不銹鋼精餾塔關鍵配置

1. ?結構組件?

• 塔節：304不銹鋼材質，每段設進料口/取樣口?

• 冷凝器：列管式換熱器（冷凝面積0.02-1㎡）?

• 控制系統：PID控溫（精度±0.1℃）?，DCS數據采集?

2. ?性能指標?

• 理論板數：實驗塔約13塊（板間距100mm）?

• 分離效率：等板高度（HETP）通過實驗測定?

• 能耗：加熱功率500W-2kW（再沸器）?

北洋勵興  不銹鋼精餾塔儀器  實驗填料塔

三、選型與操作建議

1. ?填料選型?

• 高純度分離：優先選擇規整波紋填料（如KL500Y）?

• 腐蝕性體系：316L材質鮑爾環（電拋光處理）?

2. ?實驗控制要點?

• 溫度梯度：塔頂至塔底溫差需匹配物系沸點?

• 壓力調節：常壓/減壓操作通過放空閥控制?

•
