產品簡介

應用領域 環保,化工,石油,能源,電子
不帶濾波器2.2KW西門子V20變頻器

6SL3210-5BE22-2UV0
SINAMICS V20 380-480 V AC 三相交流 - 15/+ 10 % 47-6 標稱功率 2.2 kW 有 60 秒 150 % 過載 未過濾 I/O 接口：4 DI，2 DO， 2 AI，1 AA 現場總線：USS/MODBUS RTU 安裝有 BOP 防護等級 IP20/UL 開放 尺寸：尺寸A

詳細介紹

不帶濾波器2.2KW西門子V20變頻器

6SL3210-5BE22-2UV0

SINAMICS V20 380-480 V AC 三相交流 - 15/+ 10 % 47-6 標稱功率 2.2 kW 有 60 秒 150 % 過載 未過濾 I/O 接口：4 DI，2 DO， 2 AI，1 AA 現場總線：USS/MODBUS RTU 安裝有 BOP 防護等級 IP20/UL 開放 尺寸：尺寸A 90x166x146（寬x高

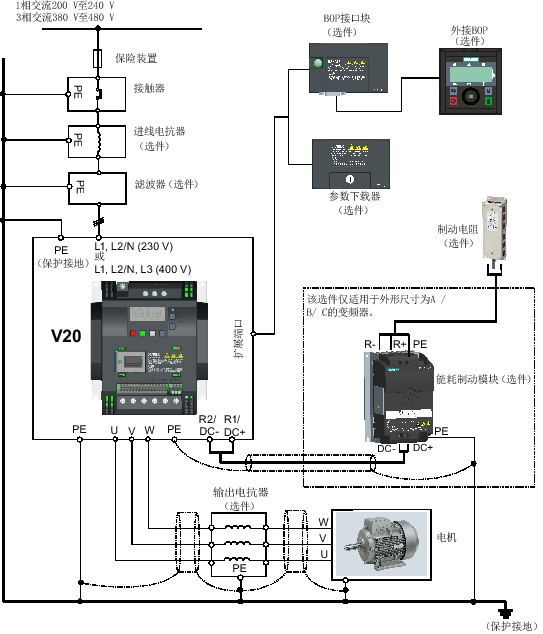

典型系統接線



典型系統接線

推薦使用的熔斷器類型

外形尺寸

推薦使用的熔斷器類型

外形尺寸

推薦使用的熔斷器類型

符合CE標準（Siba URZ）

符合UL標準

符合CE標準（Siba URZ）

符合UL標準

400 V

A

50 124 34 (16 A)

15 A 600 VAC，J類

230 V

A

3NA3805（16 A）

15 A 600 VAC，J類

B

50 124 34 (20 A)

20 A 600 VAC，J類

B

3NA3812（32 A）

30 A 600 VAC，J類

C

50 140 34 (30 A)

30 A 600 VAC，J類

C

3NA3820 (50 A)

50 A 600 VAC，J類

D

50 140 34 (63 A)

60 A 600 VAC，J類

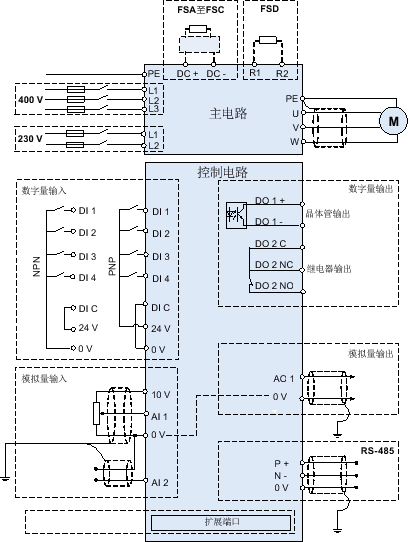

接線圖

設置連接宏





注意

連接宏參數設置

當調試變頻器時，連接宏設置為一次性設置。 在更改上次的連接宏設置前，務必執行以下操作：

  1. 對變頻器進行工廠復位（P0010 = 30，P0970 = 1）

  2. 重新進行快速調試操作并更改連接宏

如未執行上述操作，變頻器可能會同時接受更改前后所選宏對應的參數設置，從而可能導致變頻器非正常運行。

請注意，連接宏Cn010和Cn011中所涉及的通訊參數P2010、P2011、P2021及P2023無法通過工廠復位來自動復位。 如有必要，請手動復位這些參數。

在更改連接宏Cn010和Cn011中的參數P2023后，須對變頻器重新上電。 在此過程中，請?jiān)谧冾l器斷電后等待數秒，確保LED燈熄滅或顯示屏空白后方可再次接通電源。



功能

用戶可以通過此菜單選擇所需要的連接宏來實現標準接線。 連接宏缺省值為“Cn000”，即連接宏0。

所有連接宏僅改變命令數據組（CDS0）中的參數。 第二命令數據組（CDS1）用于BOP控制。

連接宏

描述

顯示示例

Cn000

出廠默認設置。 不更改任何參數設置。

負號表明此應用宏為當前選定的應用宏。

Cn001

BOP為控制源

Cn002

通過端子控制（PNP / NPN）

Cn003

固定轉速

Cn004

二進制模式下的固定轉速

Cn005

模擬量輸入及固定頻率

Cn006

外部按鈕控制

Cn007

外部按鈕與模擬量設定值組合

Cn008

PID控制與模擬量輸入?yún)⒖冀M合

Cn009

PID控制與固定值參考組合

Cn010

USS控制

Cn011

MODBUS RTU控制

設置連接宏

連接宏Cn001 - BOP為控制源

連接宏參數設置：

參數

描述

工廠缺省值

Cn001默認值

備注

P0700[0]

選擇命令源

1

1

BOP

P1000[0]

選擇頻率

1

1

BOP MOP

P0731[0]

BI：數字量輸出1的功能

52.3

52.2

變頻器正在運行

P0732[0]

BI：數字量輸出2的功能

52.7

52.3

變頻器故障激活

P0771[0]

CI：模擬量輸出

21

21

實際頻率

P0810[0]

BI：CDS位0（手動/自動）

0

0

手動模式

連接宏Cn002 - 通過端子控制（PNP / NPN）

外部控制 - 帶設定值的電位計

  • 按 + 組合鍵可在BOP和端子之間進行手動/自動運行模式的切換
  • NPN和PNP型控制均可通過相同的參數實現。 用戶可通過改變數字量輸入公共端子的連接（接至24 V或0 V）來改變控制模式。

連接宏參數設置：

參數

描述

工廠缺省值

Cn002默認值

備注

P0700[0]

選擇命令源

1

2

以端子為命令源

P1000[0]

選擇頻率

1

2

模擬量為速度設定值

P0701[0]

數字量輸入1的功能

0

1

ON / OFF命令

P0702[0]

數字量輸入2的功能

0

12

反向

P0703[0]

數字量輸入3的功能

9

9

故障確認

P0704[0]

數字量輸入4的功能

15

10

正向點動

P0771[0]

CI：模擬量輸出

21

21

實際頻率

P0731[0]

BI：數字量輸出1的功能

52.3

52.2

變頻器正在運行

P0732[0]

BI：數字量輸出2的功能

52.7

52.3

變頻器故障激活

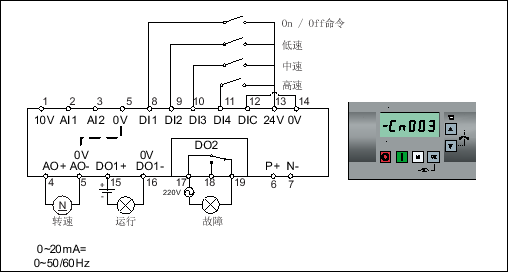

連接宏Cn003 - 固定轉速

三種固定轉速與ON / OFF命令組合

  • 按 + 組合鍵可在BOP和端子之間進行手動/自動運行模式的切換
  • 若同時選擇多個固定頻率，則所選的頻率會相加，例如FF1 + FF2 + FF3

連接宏參數設置：

參數

描述

工廠缺省值

Cn003默認值

備注

P0700[0]

選擇命令源

1

2

以端子為命令源

P1000[0]

選擇頻率

1

3

固定頻率

P0701[0]

數字量輸入1的功能

0

1

ON / OFF命令

P0702[0]

數字量輸入2的功能

0

15

固定轉速位0

P0703[0]

數字量輸入3的功能

9

16

固定轉速位1

P0704[0]

數字量輸入4的功能

15

17

固定轉速位2

P1016[0]

固定頻率模式

1

1

直接選擇模式

P1020[0]

BI：固定頻率選擇位0

722.3

722.1

DI2

P1021[0]

BI：固定頻率選擇位1

722.4

722.2

DI3

P1022[0]

BI：固定頻率選擇位2

722.5

722.3

DI4

P1001[0]

固定頻率1

10

10

低速

P1002[0]

固定頻率2

15

15

中速

P1003[0]

固定頻率3

25

25

高速

P0771[0]

CI：模擬量輸出

21

21

實際頻率

P0731[0]

BI：數字量輸出1的功能

52.3

52.2

變頻器正在運行

P0732[0]

BI：數字量輸出2的功能

52.7

52.3

變頻器故障激活

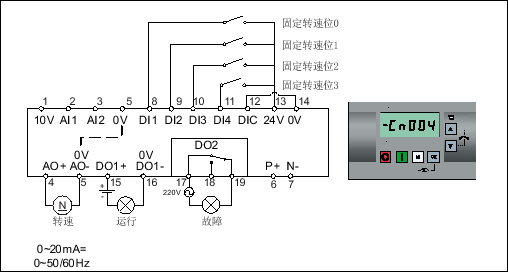

連接宏Cn004 - 二進制模式下的固定轉速

二進制模式下的固定轉速與ON命令組合

  • 固定頻率選擇器（P1020至P1023）多可選擇16個不同的固定頻率數值（0 Hz，P1001至P1015）

連接宏參數設置：

參數

描述

工廠缺省值

Cn004默認值

備注

P0700[0]

選擇命令源

1

2

以端子為命令源

P1000[0]

選擇頻率

1

3

固定頻率

P0701[0]

數字量輸入1的功能

0

15

固定轉速位0

P0702[0]

數字量輸入2的功能

0

16

固定轉速位1

P0703[0]

數字量輸入3的功能

9

17

固定轉速位2

P0704[0]

數字量輸入4的功能

15

18

固定轉速位3

P1016[0]

固定頻率模式

1

2

二進制模式

P0840[0]

BI：ON / OFF1

19.0

1025.0

變頻器以所選的固定轉速啟動

P1020[0]

BI：固定頻率選擇位0

722.3

722.0

DI1

P1021[0]

BI：固定頻率選擇位1

722.4

722.1

DI2

P1022[0]

BI：固定頻率選擇位2

722.5

722.2

DI3

P1023[0]

BI：固定頻率選擇位3

722.6

722.3

DI4

P0771[0]

CI：模擬量輸出

21

21

實際頻率

P0731[0]

BI：數字量輸出1的功能

52.3

52.2

變頻器正在運行

P0732[0]

BI：數字量輸出2的功能

52.7

52.3

變頻器故障激活

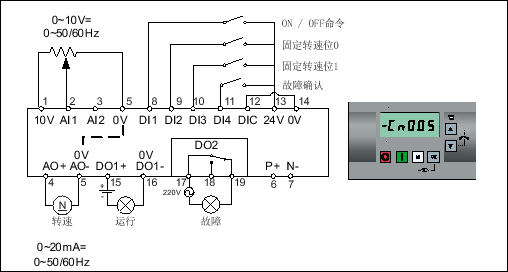

連接宏Cn005 - 模擬量輸入與固定頻率

模擬量輸入為附加設定值。

  • 若DI2和DI3同時激活，則所選的頻率會相加，即FF1 + FF2

功能圖

當選擇固定轉速時，模擬量附加設定值通道禁止。 如果未選擇固定轉速設定值，設定值通道連接至模擬量輸入。

連接宏參數設置：

參數

描述

工廠缺省值

Cn005默認值

備注

P0700[0]

選擇命令源

1

2

以端子為命令源

P1000[0]

選擇頻率

1

23

固定頻率 + 模擬量設定值

P0701[0]

數字量輸入1的功能

0

1

ON / OFF命令

P0702[0]

數字量輸入2的功能

0

15

固定轉速位0

P0703[0]

數字量輸入3的功能

9

16

固定轉速位1

P0704[0]

數字量輸入4的功能

15

9

故障確認

P1016[0]

固定頻率模式

1

1

直接選擇模式

P1020[0]

BI：固定頻率選擇位0

722.3

722.1

DI2

P1021[0]

BI：固定頻率選擇位1

722.4

722.2

DI3

P1001[0]

固定頻率1

10

10

固定轉速1

P1002[0]

固定頻率2

15

15

固定轉速2

P1074[0]

BI：禁止附加設定值

0

1025.0

固定頻率禁止附加設定值

P0771[0]

CI：模擬量輸出

21

21

實際頻率

P0731[0]

BI：數字量輸出1的功能

52.3

52.2

變頻器正在運行

P0732[0]

BI：數字量輸出2的功能

52.7

52.3

變頻器故障激活

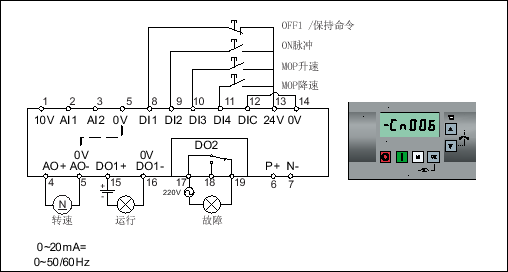

連接宏Cn006 - 外部按鈕控制

請注意命令源為脈沖信號。

連接宏參數設置：

參數

描述

工廠缺省值

Cn006默認值

備注

P0700[0]

選擇命令源

1

2

以端子為命令源

P1000[0]

選擇頻率

1

1

BOP MOP

P0701[0]

數字量輸入1的功能

0

2

OFF1 /保持

P0702[0]

數字量輸入2的功能

0

1

ON脈沖

P0703[0]

數字量輸入3的功能

9

13

MOP（電動電位計）升速脈沖

P0704[0]

數字量輸入4的功能

15

14

MOP降速脈沖

P0727[0]

2 / 3線控制方式選擇

0

3

3線

ON脈沖 + OFF1 /保持命令 + 反向

P0771[0]

CI：模擬量輸出

21

21

實際頻率

P0731[0]

BI：數字量輸出1的功能

52.3

52.2

變頻器正在運行

P0732[0]

BI：數字量輸出2的功能

52.7

52.3

變頻器故障激活

P1040[0]

MOP設定值

5

0

初始頻率

P1047[0]

RFG（斜坡函數發生器）的MOP斜坡上升時間

10

10

從零上升到大頻率的斜坡時間

P1048[0]

RFG的MOP斜坡下降時間

10

10

從大頻率下降到零的斜坡時間

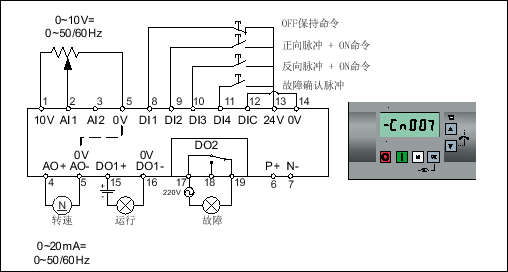

連接宏Cn007 - 外部按鈕結合模擬量控制

請注意命令源為脈沖信號。

連接宏參數設置：

參數

描述

工廠缺省值

Cn007默認值

備注

P0700[0]

選擇命令源

1

2

以端子為命令源

P1000[0]

選擇頻率

1

2

模擬量

P0701[0]

數字量輸入1的功能

0

1

OFF保持命令

P0702[0]

數字量輸入2的功能

0

2

正向脈沖 + ON命令

P0703[0]

數字量輸入3的功能

9

12

反向脈沖 + ON命令

P0704[0]

數字量輸入4的功能

15

9

故障確認

P0727[0]

2 / 3線控制方式選擇

0

2

3線

停止 + 正向脈沖 + 反向脈沖

P0771[0]

CI：模擬量輸出

21

21

實際頻率

P0731[0]

BI：數字量輸出1的功能

52.3

52.2

變頻器正在運行

P0732[0]

BI：數字量輸出2的功能

52.7

52.3

變頻器故障激活

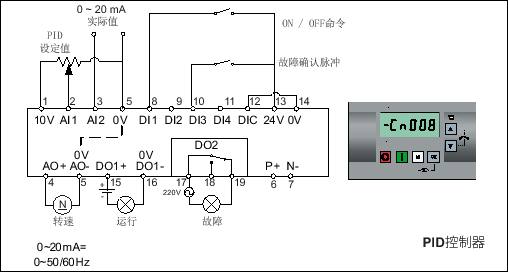

連接宏Cn008 - PID控制與模擬量參考組合



提示

如需使用負設定值進行PID控制，請根據需要更改設定值與反饋信號接線。

當從PID控制模式切換至手動模式時，P2200自動設為0以禁止PID控制。 當切換回自動模式時，P2200自動設為1，從而再次使能PID控制。



連接宏參數設置：

參數

描述

工廠缺省值

Cn008默認值

備注

P0700[0]

選擇命令源

1

2

以端子為命令源

P0701[0]

數字量輸入1的功能

0

1

ON / OFF命令

P0703[0]

數字量輸入3的功能

9

9

故障確認

P2200[0]

使能PID控制器

0

1

PID使能

P2253[0]

CI：PID設定值

0

755.0

PID設定值=模擬量輸入1

P2264[0]

CI：PID反饋

755.0

755.1

PID反饋=模擬量輸入2

P0756[1]

模擬量輸入類型

0

2

模擬量輸入2，0至20 mA

P0771[0]

CI：模擬量輸出

21

21

實際頻率

P0731[0]

BI：數字量輸出1的功能

52.3

52.2

變頻器正在運行

P0732[0]

BI：數字量輸出2的功能

52.7

52.3

變頻器故障激活

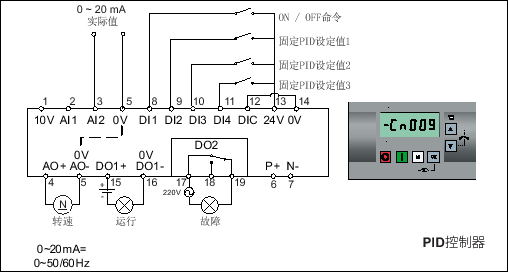

連接宏Cn009 - PID控制與固定值參考組合

連接宏參數設置：

參數

描述

工廠缺省值

Cn009默認值

備注

P0700[0]

選擇命令源

1

2

以端子為命令源

P0701[0]

數字量輸入1的功能

0

1

ON / OFF命令

P0702[0]

數字量輸入2的功能

0

15

DI2 = PID固定值1

P0703[0]

數字量輸入3的功能

9

16

DI3 = PID固定值2

P0704[0]

數字量輸入4的功能

15

17

DI4 = PID固定值3

P2200[0]

使能PID控制器

0

1

PID使能

P2216[0]

固定PID設定值模式

1

1

直接選擇

P2220[0]

BI：固定PID設定值選擇位0

722.3

722.1

BICO連接DI2

P2221[0]

BI：固定PID設定值選擇位1

722.4

722.2

BICO連接DI3

P2222[0]

BI：固定PID設定值選擇位2

722.5

722.3

BICO連接DI4

P2253[0]

CI：PID設定值

0

2224

PID設定值=固定值

P2264[0]

CI：PID反饋

755.0

755.1

PID反饋=模擬量輸入2

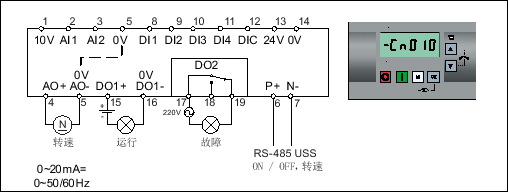

連接宏Cn010 - USS控制

連接宏參數設置：

參數

描述

工廠缺省值

Cn010默認值

備注

P0700[0]

選擇命令源

1

5

RS485為命令源

P1000[0]

選擇頻率

1

5

RS485為速度設定值

P2023[0]

RS485協議選擇

1

1

USS協議

P2010[0]

USS / MODBUS波特率

8

8

波特率為38400 bps

P2011[0]

USS地址

0

1

變頻器的USS地址

P2012[0]

USS PZD長度

2

2

PZD部分的字?jǐn)?shù)

P2013[0]

USS PKW長度

127

127

PKW部分字?jǐn)?shù)可變

P2014[0]

USS / MODBUS報文間斷時間

2000

500

接收數據時間

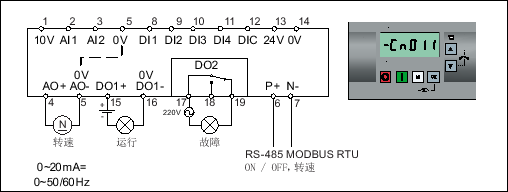

連接宏Cn011 - MODBUS RTU控制

連接宏參數設置：

參數

描述

工廠缺省值

Cn011默認值

備注

P0700[0]

選擇命令源

1

5

RS485為命令源

P1000[0]

選擇頻率

1

5

RS485為速度設定值

P2023[0]

RS485協議選擇

1

2

MODBUS RTU協議

P2010[0]

USS / MODBUS波特率

8

6

波特率為9600 bps

P2021[0]

MODBUS地址

1

1

變頻器的MODBUS地址

P2022[0]

MODBUS應答超時

1000

1000

向主站發回應答的大時間

P2014[0]

USS / MODBUS報文間斷時間

2000

100

接收數據時間

設置連接宏




注意

連接宏參數設置

當調試變頻器時，連接宏設置為一次性設置。 在更改上次的連接宏設置前，務必執行以下操作：

  1. 對變頻器進行工廠復位（P0010 = 30，P0970 = 1）

  2. 重新進行快速調試操作并更改連接宏

如未執行上述操作，變頻器可能會同時接受更改前后所選宏對應的參數設置，從而可能導致變頻器非正常運行。

請注意，連接宏Cn010和Cn011中所涉及的通訊參數P2010、P2011、P2021及P2023無法通過工廠復位來自動復位。 如有必要，請手動復位這些參數。

在更改連接宏Cn010和Cn011中的參數P2023后，須對變頻器重新上電。 在此過程中，請?jiān)谧冾l器斷電后等待數秒，確保LED燈熄滅或顯示屏空白后方可再次接通電源。



功能

用戶可以通過此菜單選擇所需要的連接宏來實現標準接線。 連接宏缺省值為“Cn000”，即連接宏0。

所有連接宏僅改變命令數據組（CDS0）中的參數。 第二命令數據組（CDS1）用于BOP控制。

連接宏

描述

顯示示例

Cn000

出廠默認設置。 不更改任何參數設置。

負號表明此應用宏為當前選定的應用宏。

Cn001

BOP為控制源

Cn002

通過端子控制（PNP / NPN）

Cn003

固定轉速

Cn004

二進制模式下的固定轉速

Cn005

模擬量輸入及固定頻率

Cn006

外部按鈕控制

Cn007

外部按鈕與模擬量設定值組合

Cn008

PID控制與模擬量輸入?yún)⒖冀M合

Cn009

PID控制與固定值參考組合

Cn010

USS控制

Cn011

MODBUS RTU控制

設置連接宏

連接宏Cn001 - BOP為控制源

連接宏參數設置：

參數

描述

工廠缺省值

Cn001默認值

備注

P0700[0]

選擇命令源

1

1

BOP

P1000[0]

選擇頻率

1

1

BOP MOP

P0731[0]

BI：數字量輸出1的功能

52.3

52.2

變頻器正在運行

P0732[0]

BI：數字量輸出2的功能

52.7

52.3

變頻器故障激活

P0771[0]

CI：模擬量輸出

21

21

實際頻率

P0810[0]

BI：CDS位0（手動/自動）

0

0

手動模式

連接宏Cn002 - 通過端子控制（PNP / NPN）

外部控制 - 帶設定值的電位計

  • 按 + 組合鍵可在BOP和端子之間進行手動/自動運行模式的切換
  • NPN和PNP型控制均可通過相同的參數實現。 用戶可通過改變數字量輸入公共端子的連接（接至24 V或0 V）來改變控制模式。

連接宏參數設置：

參數

描述

工廠缺省值

Cn002默認值

備注

P0700[0]

選擇命令源

1

2

以端子為命令源

P1000[0]

選擇頻率

1

2

模擬量為速度設定值

P0701[0]

數字量輸入1的功能

0

1

ON / OFF命令

P0702[0]

數字量輸入2的功能

0

12

反向

P0703[0]

數字量輸入3的功能

9

9

故障確認

P0704[0]

數字量輸入4的功能

15

10

正向點動

P0771[0]

CI：模擬量輸出

21

21

實際頻率

P0731[0]

BI：數字量輸出1的功能

52.3

52.2

變頻器正在運行

P0732[0]

BI：數字量輸出2的功能

52.7

52.3

變頻器故障激活

連接宏Cn003 - 固定轉速

三種固定轉速與ON / OFF命令組合

  • 按 + 組合鍵可在BOP和端子之間進行手動/自動運行模式的切換
  • 若同時選擇多個固定頻率，則所選的頻率會相加，例如FF1 + FF2 + FF3

連接宏參數設置：

參數

描述

工廠缺省值

Cn003默認值

備注

P0700[0]

選擇命令源

1

2

以端子為命令源

P1000[0]

選擇頻率

1

3

固定頻率

P0701[0]

數字量輸入1的功能

0

1

ON / OFF命令

P0702[0]

數字量輸入2的功能

0

15

固定轉速位0

P0703[0]

數字量輸入3的功能

9

16

固定轉速位1

P0704[0]

數字量輸入4的功能

15

17

固定轉速位2

P1016[0]

固定頻率模式

1

1

直接選擇模式

P1020[0]

BI：固定頻率選擇位0

722.3

722.1

DI2

P1021[0]

BI：固定頻率選擇位1

722.4

722.2

DI3

P1022[0]

BI：固定頻率選擇位2

722.5

722.3

DI4

P1001[0]

固定頻率1

10

10

低速

P1002[0]

固定頻率2

15

15

中速

P1003[0]

固定頻率3

25

25

高速

P0771[0]

CI：模擬量輸出

21

21

實際頻率

P0731[0]

BI：數字量輸出1的功能

52.3

52.2

變頻器正在運行

P0732[0]

BI：數字量輸出2的功能

52.7

52.3

變頻器故障激活

連接宏Cn004 - 二進制模式下的固定轉速

二進制模式下的固定轉速與ON命令組合

  • 固定頻率選擇器（P1020至P1023）多可選擇16個不同的固定頻率數值（0 Hz，P1001至P1015）

連接宏參數設置：

參數

描述

工廠缺省值

Cn004默認值

備注

P0700[0]

選擇命令源

1

2

以端子為命令源

P1000[0]

選擇頻率

1

3

固定頻率

P0701[0]

數字量輸入1的功能

0

15

固定轉速位0

P0702[0]

數字量輸入2的功能

0

16

固定轉速位1

P0703[0]

數字量輸入3的功能

9

17

固定轉速位2

P0704[0]

數字量輸入4的功能

15

18

固定轉速位3

P1016[0]

固定頻率模式

1

2

二進制模式

P0840[0]

BI：ON / OFF1

19.0

1025.0

變頻器以所選的固定轉速啟動

P1020[0]

BI：固定頻率選擇位0

722.3

722.0

DI1

P1021[0]

BI：固定頻率選擇位1

722.4

722.1

DI2

P1022[0]

BI：固定頻率選擇位2

722.5

722.2

DI3

P1023[0]

BI：固定頻率選擇位3

722.6

722.3

DI4

P0771[0]

CI：模擬量輸出

21

21

實際頻率

P0731[0]

BI：數字量輸出1的功能

52.3

52.2

變頻器正在運行

P0732[0]

BI：數字量輸出2的功能

52.7

52.3

變頻器故障激活

連接宏Cn005 - 模擬量輸入與固定頻率

模擬量輸入為附加設定值。

  • 若DI2和DI3同時激活，則所選的頻率會相加，即FF1 + FF2

功能圖

當選擇固定轉速時，模擬量附加設定值通道禁止。 如果未選擇固定轉速設定值，設定值通道連接至模擬量輸入。

連接宏參數設置：

參數

描述

工廠缺省值

Cn005默認值

備注

P0700[0]

選擇命令源

1

2

以端子為命令源

P1000[0]

選擇頻率

1

23

固定頻率 + 模擬量設定值

P0701[0]

數字量輸入1的功能

0

1

ON / OFF命令

P0702[0]

數字量輸入2的功能

0

15

固定轉速位0

P0703[0]

數字量輸入3的功能

9

16

固定轉速位1

P0704[0]

數字量輸入4的功能

15

9

故障確認

P1016[0]

固定頻率模式

1

1

直接選擇模式

P1020[0]

BI：固定頻率選擇位0

722.3

722.1

DI2

P1021[0]

BI：固定頻率選擇位1

722.4

722.2

DI3

P1001[0]

固定頻率1

10

10

固定轉速1

P1002[0]

固定頻率2

15

15

固定轉速2

P1074[0]

BI：禁止附加設定值

0

1025.0

固定頻率禁止附加設定值

P0771[0]

CI：模擬量輸出

21

21

實際頻率

P0731[0]

BI：數字量輸出1的功能

52.3

52.2

變頻器正在運行

P0732[0]

BI：數字量輸出2的功能

52.7

52.3

變頻器故障激活

連接宏Cn006 - 外部按鈕控制

請注意命令源為脈沖信號。

連接宏參數設置：

參數

描述

工廠缺省值

Cn006默認值

備注

P0700[0]

選擇命令源

1

2

以端子為命令源

P1000[0]

選擇頻率

1

1

BOP MOP

P0701[0]

數字量輸入1的功能

0

2

OFF1 /保持

P0702[0]

數字量輸入2的功能

0

1

ON脈沖

P0703[0]

數字量輸入3的功能

9

13

MOP（電動電位計）升速脈沖

P0704[0]

數字量輸入4的功能

15

14

MOP降速脈沖

P0727[0]

2 / 3線控制方式選擇

0

3

3線

ON脈沖 + OFF1 /保持命令 + 反向

P0771[0]

CI：模擬量輸出

21

21

實際頻率

P0731[0]

BI：數字量輸出1的功能

52.3

52.2

變頻器正在運行

P0732[0]

BI：數字量輸出2的功能

52.7

52.3

變頻器故障激活

P1040[0]

MOP設定值

5

0

初始頻率

P1047[0]

RFG（斜坡函數發生器）的MOP斜坡上升時間

10

10

從零上升到大頻率的斜坡時間

P1048[0]

RFG的MOP斜坡下降時間

10

10

從大頻率下降到零的斜坡時間

連接宏Cn007 - 外部按鈕結合模擬量控制

請注意命令源為脈沖信號。

連接宏參數設置：

參數

描述

工廠缺省值

Cn007默認值

備注

P0700[0]

選擇命令源

1

2

以端子為命令源

P1000[0]

選擇頻率

1

2

模擬量

P0701[0]

數字量輸入1的功能

0

1

OFF保持命令

P0702[0]

數字量輸入2的功能

0

2

正向脈沖 + ON命令

P0703[0]

數字量輸入3的功能

9

12

反向脈沖 + ON命令

P0704[0]

數字量輸入4的功能

15

9

故障確認

P0727[0]

2 / 3線控制方式選擇

0

2

3線

停止 + 正向脈沖 + 反向脈沖

P0771[0]

CI：模擬量輸出

21

21

實際頻率

P0731[0]

BI：數字量輸出1的功能

52.3

52.2

變頻器正在運行

P0732[0]

BI：數字量輸出2的功能

52.7

52.3

變頻器故障激活

連接宏Cn008 - PID控制與模擬量參考組合



提示

如需使用負設定值進行PID控制，請根據需要更改設定值與反饋信號接線。

當從PID控制模式切換至手動模式時，P2200自動設為0以禁止PID控制。 當切換回自動模式時，P2200自動設為1，從而再次使能PID控制。



連接宏參數設置：

參數

描述

工廠缺省值

Cn008默認值

備注

P0700[0]

選擇命令源

1

2

以端子為命令源

P0701[0]

數字量輸入1的功能

0

1

ON / OFF命令

P0703[0]

數字量輸入3的功能

9

9

故障確認

P2200[0]

使能PID控制器

0

1

PID使能

P2253[0]

CI：PID設定值

0

755.0

PID設定值=模擬量輸入1

P2264[0]

CI：PID反饋

755.0

755.1

PID反饋=模擬量輸入2

P0756[1]

模擬量輸入類型

0

2

模擬量輸入2，0至20 mA

P0771[0]

CI：模擬量輸出

21

21

實際頻率

P0731[0]

BI：數字量輸出1的功能

52.3

52.2

變頻器正在運行

P0732[0]

BI：數字量輸出2的功能

52.7

52.3

變頻器故障激活

連接宏Cn009 - PID控制與固定值參考組合

連接宏參數設置：

參數

描述

工廠缺省值

Cn009默認值

備注

P0700[0]

選擇命令源

1

2

以端子為命令源

P0701[0]

數字量輸入1的功能

0

1

ON / OFF命令

P0702[0]

數字量輸入2的功能

0

15

DI2 = PID固定值1

P0703[0]

數字量輸入3的功能

9

16

DI3 = PID固定值2

P0704[0]

數字量輸入4的功能

15

17

DI4 = PID固定值3

P2200[0]

使能PID控制器

0

1

PID使能

P2216[0]

固定PID設定值模式

1

1

直接選擇

P2220[0]

BI：固定PID設定值選擇位0

722.3

722.1

BICO連接DI2

P2221[0]

BI：固定PID設定值選擇位1

722.4

722.2

BICO連接DI3

P2222[0]

BI：固定PID設定值選擇位2

722.5

722.3

BICO連接DI4

P2253[0]

CI：PID設定值

0

2224

PID設定值=固定值

P2264[0]

CI：PID反饋

755.0

755.1

PID反饋=模擬量輸入2

連接宏Cn010 - USS控制

連接宏參數設置：

參數

描述

工廠缺省值

Cn010默認值

備注

P0700[0]

選擇命令源

1

5

RS485為命令源

P1000[0]

選擇頻率

1

5

RS485為速度設定值

P2023[0]

RS485協議選擇

1

1

USS協議

P2010[0]

USS / MODBUS波特率

8

8

波特率為38400 bps

P2011[0]

USS地址

0

1

變頻器的USS地址

P2012[0]

USS PZD長度

2

2

PZD部分的字?jǐn)?shù)

P2013[0]

USS PKW長度

127

127

PKW部分字?jǐn)?shù)可變

P2014[0]

USS / MODBUS報文間斷時間

2000

500

接收數據時間

連接宏Cn011 - MODBUS RTU控制

連接宏參數設置：

參數

描述

工廠缺省值

Cn011默認值

備注

P0700[0]

選擇命令源

1

5

RS485為命令源

P1000[0]

選擇頻率

1

5

RS485為速度設定值

P2023[0]

RS485協議選擇

1

2

MODBUS RTU協議

P2010[0]

USS / MODBUS波特率

8

6

波特率為9600 bps

P2021[0]

MODBUS地址

1

1

變頻器的MODBUS地址

P2022[0]

MODBUS應答超時

1000

1000

向主站發回應答的大時間

P2014[0]

USS / MODBUS報文間斷時間

2000

100

接收數據時間

不帶濾波器2.2KW西門子V20變頻器

收藏該商鋪

請 登錄 后再收藏

提示

您的留言已提交成功！我們將在第一時間回復您~
二維碼 意見反饋
在線留言
