4042948665190 | 6SL3210-5BE31-1UV0
SINAMICS V20 380-480 V AC 三相交流 - 15/+ 10 % 47-6 標稱功率 11 kW 有 60 秒 150 % 過載 未過濾 I/O 接口：4 DI，2 DO， 2 AI，1 AA 現場總線：USS/MODBUS RTU 安裝有 BOP 防護等級 IP20
產品簡介
詳細介紹
不帶濾波器11KW西門子V20變頻器
 | 4042948665190 | 6SL3210-5BE31-1UV0 SINAMICS V20 380-480 V AC 三相交流 - 15/+ 10 % 47-6 標稱功率 11 kW 有 60 秒 150 % 過載 未過濾 I/O 接口：4 DI，2 DO， 2 AI，1 AA 現場總線：USS/MODBUS RTU 安裝有 BOP 防護等級 IP20/UL 開放 尺寸： 尺寸 D 240x207x173（寬x高x深） |
符合EMC規范的安裝
符合EMC規范的變頻器安裝
屏蔽連接件是作為變頻器的選件提供的（有關該選件的更多信息，參見附錄“屏蔽連接件”）。 使用該選件可以實現簡便、高效的屏蔽層連接，從而確保變頻器的安裝符合EMC規范的要求。 如不使用屏蔽連接件，可以選擇將變頻器及其他組件安裝在一塊具有良好導電性以及較大接觸面積的金屬安裝板上。 此安裝板必須連接至電柜壁以及PE或EMC母線條。
下圖以變頻器外形尺寸B/C為例介紹了符合EMC規范的變頻器安裝。
符合EMC規范的外接EMC濾波器選件安裝
400V不帶濾波器的變頻器外形尺寸C，外接B1.8章節中所述濾波器：
為達到輻射性發射A類標準，須在變頻器電源端子附近加裝1個“Wurth（伍爾特）742-715-4”型號或其他同類型的磁環。
400V不帶濾波器的變頻器外形尺寸D，外接B1.8章節中所述濾波器：
為達到輻射性發射A類標準，須在變頻器電源端子附近加裝2個“Wurth（伍爾特）742-715-5”型號或其他同類型的磁環；同時在外接的EMC濾波器電源端子附近加裝1個“Wurth（伍爾特）742-712-21”型號或其他同類型的磁環。

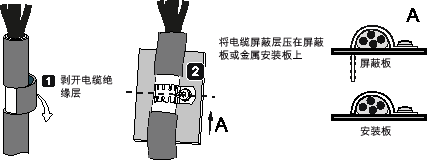

屏蔽方法
下圖說明了如何在使用或不使用屏蔽板的情況下對電纜進行屏蔽。
