15KW不帶濾波器西門子V20變頻器

停止變頻器

單擊

OFF1停車方式： 電機按參數P1121中設置的斜坡下降時間減速停車。

說明：

若變頻器配置為OFF1停車方式，則該按鈕在“自動”運行模式下無效。

雙擊（< 2 s）或長按（> 3 s）

OFF2停車方式： 電機不采用任何斜坡下降時間按慣性自由停車。

啟動變頻器

若變頻器在“手動”/“點動”運行模式下啟動，則顯示變頻器運行圖標（）。

說明：

若當前變頻器處于外部端子控制（P0700 = 2， P1000 = 2）并處于“自動”運行模式，該按鈕無效。

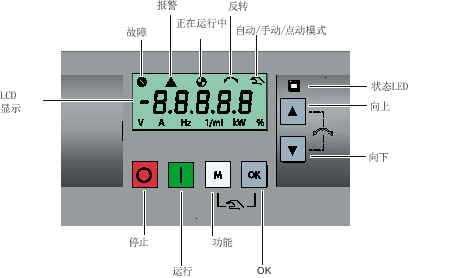

多功能按鈕

短按（< 2 s）

• 進入?yún)?shù)設置菜單或轉至下一顯示畫面
• 就當前所選項重新開始按位編輯
• 在按位編輯模式下連按兩次即返回編輯前畫面

長按（> 2 s）

• 返回狀態顯示畫面
• 進入設置菜單

短按（< 2 s）

• 在狀態顯示數值間切換
• 進入數值編輯模式或換至下一位
• 清除故障

長按（> 2 s）

• 快速編輯參數號或參數值

 +

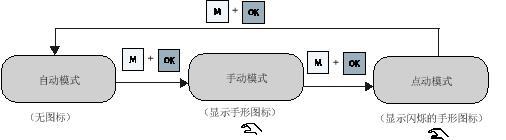

手動/點動/自動

按下該組合鍵在不同運行模式間切換：

說明：

只有當電機停止運行時才能啟用點動模式。

• 當瀏覽菜單時，按下該按鈕即向上選擇當前菜單下可用的顯示畫面。
• 當編輯參數值時，按下該按鈕增大數值。
• 當變頻器處于“運行”模式，按下該按鈕增大速度。
• 長按（> 2 s）該按鈕快速向上滾動參數號、參數下標或參數值。

• 當瀏覽菜單時，按下該按鈕即向下選擇當前菜單下可用的顯示畫面。
• 當編輯參數值時，按下該按鈕減小數值。
• 當變頻器處于“運行”模式，按下該按鈕減小速度。
• 長按（> 2 s）該按鈕快速向下滾動參數號、參數下標或參數值。

 +

使電機反轉。 按下該組合鍵一次啟動電機反轉。 再次按下該組合鍵撤消電機反轉。 變頻器上顯示反轉圖標（）表明輸出速度與設定值相反。

變頻器存在至少一個未處理故障。

變頻器存在至少一個未處理報警。

 :

變頻器在運行中（電機頻率可能為0 rpm）。

 （閃爍）：

變頻器可能被意外上電（例如，霜凍保護模式時）。

電機反轉。

 :

變頻器處于“手動”模式。

 （閃爍）：

變頻器處于“點動”模式。
