大梳理：智能融合終端、集中器、SCU、ECU、TTU、LTU、FTU、DTU、RTU

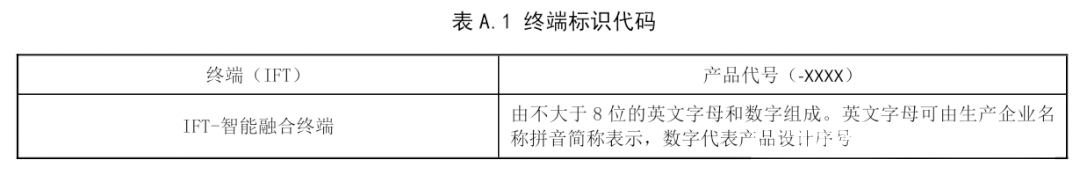

1. 2025智能融合終端（IFT）

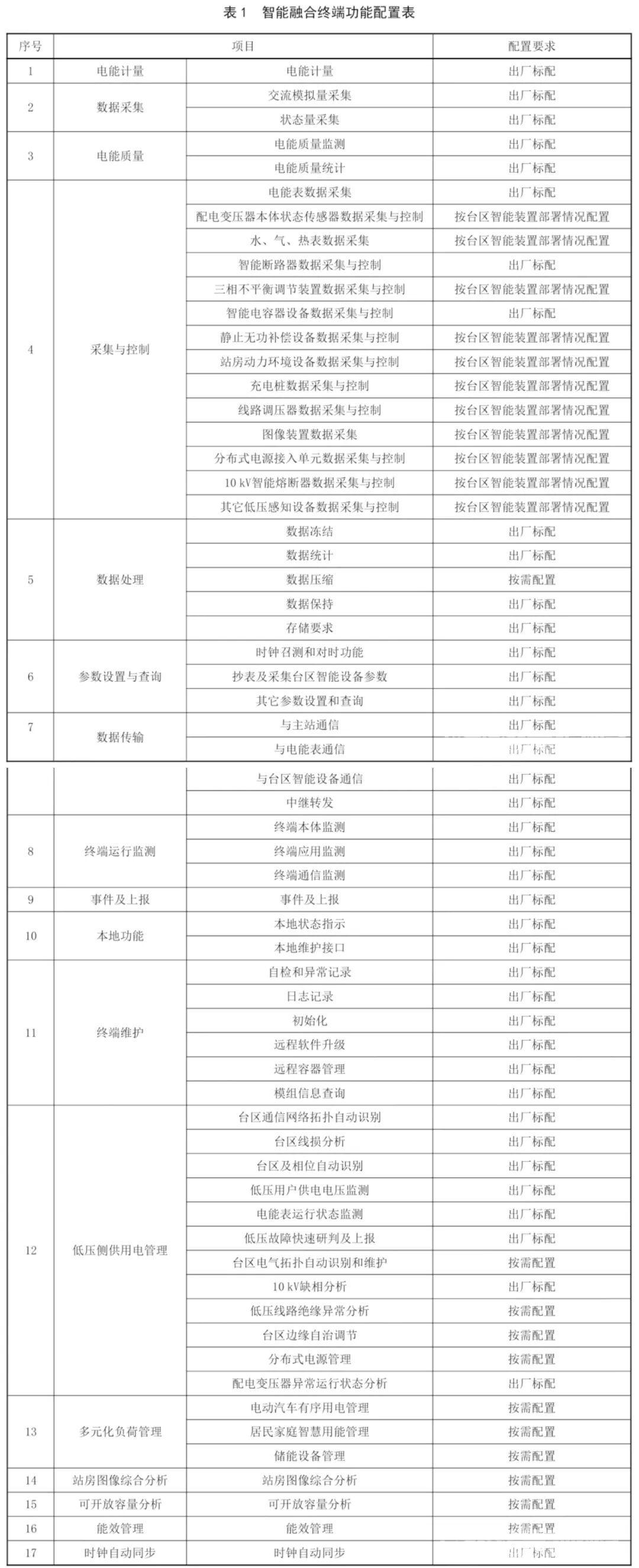

《智能融合終端通用技術規范2025》于今年6月正式發布。此技術規范適用于國家電網公司系統智能融合終端的招標采購，包括技術指標、機械性能、適應環境、功能要求、電氣性能、抗干擾及可靠性等方面的技術要求、驗收要求以及供貨、質保、售后服務等要求。經招標、投標雙方確認后作為訂貨合同的技術附件，與合同正文具有同等的法律效力。

總體原則為：終端應堅持企業級建設，實現共建共享，嚴格遵循“一臺區一終端、一通道一密鑰"的原則；終端應滿足營銷、設備、調度等多專業業務需求及各專業對臺區感知控制能力提升的需求，同時支持與用電信息采集系統主站、配電自動化系統主站(配電云主站)、物聯管理平臺、調度自動化系統等主站交互；終端應滿足《電力監控系統安全防護規定》(發改委2024年第27號令)，以及電力二次系統安全防護有關規定，并支持設備接入、軟件系統、數據交互等安全防護需求。

支持的通信協議應包括遠程通信協議、本地通信協議和終端與功能模組間通信協議三類，具體要求：a) 遠程通信協議應支持 DL/T 634.5 101、DL/T 634.5 104、Q/GDW 11778、MQTT等協議；b) 終端與本地通信模組間應支持Q/GDW 10376.2；c) 終端與遠程通信模組間應支持Q/GDW 10376.3；d) 終端與電能表、臺區智能設備的數據通信協議至少應支持 DL/T 645-1997、DL/T 645-2007、 Q/GDW 11778、Modbus、DL/T 842 等協議，并支持協議擴展。

2. 臺區融合型終端 SCU

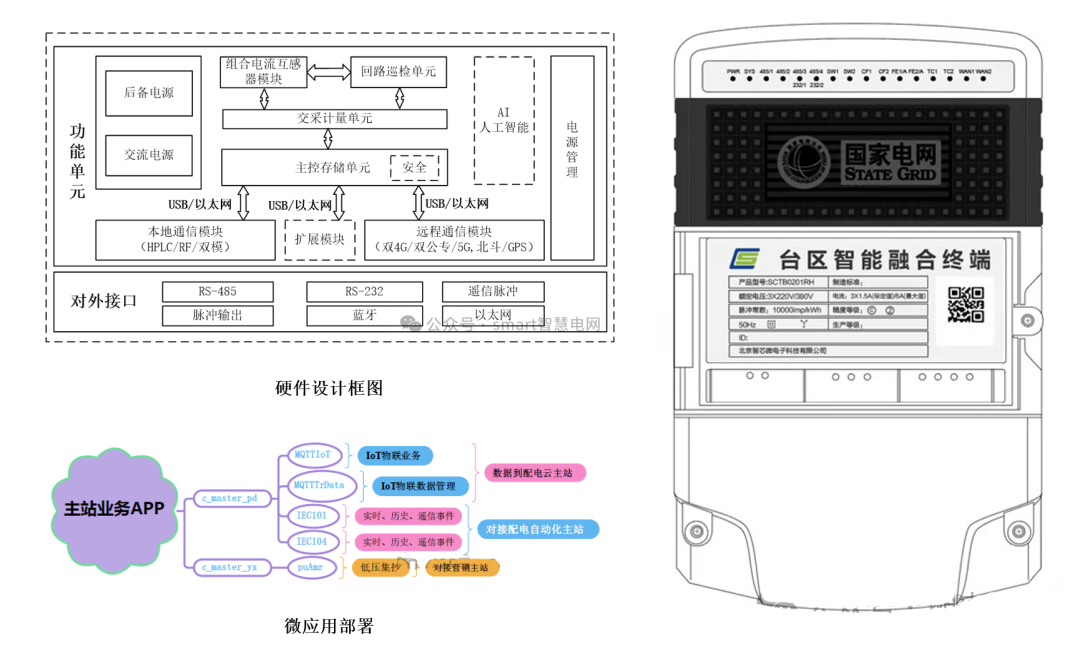

終端主控CPU為國產工業級芯片，CPU主頻不低于1GHz，內存不低于1GB，數據存儲器不低于4GB。具備兩路無線公網/專網通信接口、2路以太網、1路本地通信接口、4路RS-485、支持藍牙、脈沖輸出、遙信、北斗等；擴展模塊接口為USB。安全芯片采用智芯LQFP32 封裝的SC1798Q，同時融合營銷、配電兩種業務。操作系統為中國電科院測試認證并統一發布的安全加固版本。

注：能源控制器ECU、22版集中器、新融合終端等微應用內部規劃都跟上述圖中所示類似。

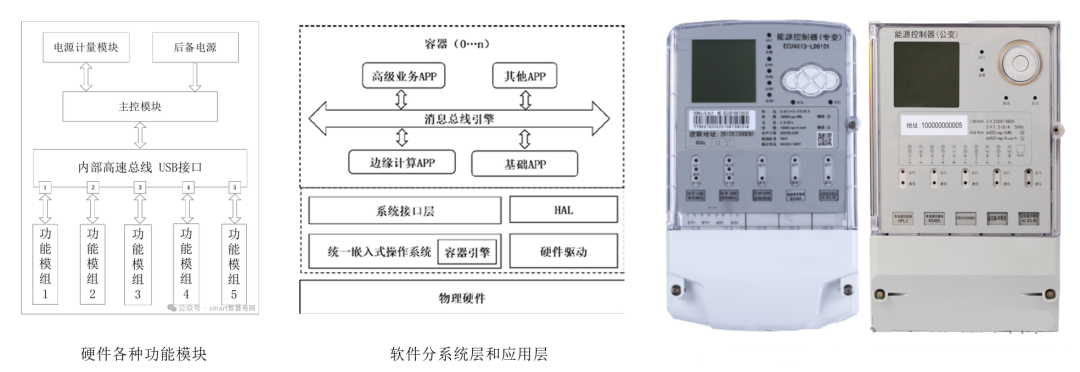

3. 能源控制器ECU

軟件分系統層和應用層。系統層包括統一嵌入式操作系統、硬件驅動、系統接口層、HAL，操作系統通過系統接口層為應用層提供系統調用接口，通過HAL提供硬件設備訪問接口；應用層包括各類APP，APP包括基礎APP、邊緣計算APP、高級業務APP 以及其他APP，APP之間通過消息總線進行數據交互。

注：此產品的前身為模組化集中器，2020年衍生為能源控制器，原計劃要大推廣，但由于某種原因被緊急叫停！

從國網采購標準來看，真正的TTU中文名應該是“智能配變終端"并非“智能融合終端"，終端代碼為“T20"。

根據相關規范可以看出TTU是容器化部署的方式來實現微應用的安裝，對接的平臺是IEC60870-5-101、IEC60870-5-104配電自動化平臺。

終端本地通信協議支持DL/T645、DL/T698.45、Q/GDW1376.1、Q/GDW1376.2、Modbus 等，滿足與智能電容器、剩余電流動作保護器等設備的通信要求；終端與主站通信規約應遵循國家電網有限公司《配電自動化系統應用(DL/T634.5101-2002)實施細則》和《配電動化系統應用DL/T634.5104-2009)實施細則》。

終端遠程通信的要求：a）業務數據流應符合《配電自動化系統應用(DL/T634.5101-2002)實施細則》和《配電自動化系統應用(DLT634.5104-2009)實施細則》，傳輸遙信、遙測等業務相關數據；b）管理數據流可通過NETCONFRPC協議，傳輸設備管理、容器管理和應用軟件管理等管理相關數據。

終端應具備至少2路無線公網/專網遠程通信接口，支持2G/3G/4G，宜支持5G；終端應具備至少2路以太網接口，傳輸速率選用10/100/1000Mbits/s全雙工；終端應具備至少1路本地通信模塊接口，可連接HPLC模塊、微功率模塊或雙模模塊的通信接口，宜采用IP化HPLC模塊或IP化HPLC&RF雙模通信模塊，通信接口應同時支持UART、ETH和USB。

終端應具備至少2路RS-485，2路RS-232/RS-485可切換串口，串口速率可選用1200bps、2400bps、4800 bps、9600 bps、19200 bps、115200bps等；終端應具備電能量有功、無功脈沖輸出接口；終端應具備秒脈沖輸出接口；終端應具備1路藍牙接口，用于本地維護，要求藍牙版本4.2及以上；終端應具備至少4路狀態量輸入接口；終端宜具備北斗/GPS雙模，用于本地地理位置信息采集和對時。

注：實際現場中，TTU跟融合終端大多情況下都是指的同一個終端設備，并沒有嚴格按照相關的規范來對待。另：現場中TTU跟融合終端大多數以智芯版為主，少量華為版和其他廠商版本為輔。

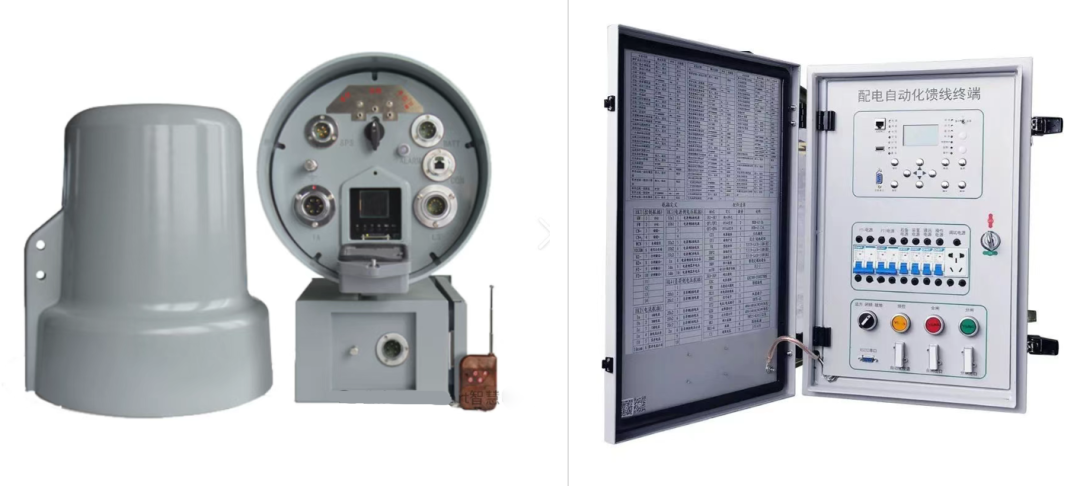

FTU（Feeder Terminal Unit）專為配電線路的饋線監控設計，通常安裝在柱上開關或環網柜內，主要用于監控戶外柱上開關，監測饋線故障（如短路、接地），計算線損、快速隔離故障區段，如10kV線路上的斷路器、負荷開關、分段開關等。顧名思義它屬于配電類設備。

DTU（Distribution Terminal Unit）主要應用于配電系統中的遠程通訊和數據采集。DTU可以實現對配電系統中的各個設備的數據采集和處理，將數據上傳到遠程監控中心，實現遠程監測和管理。此外還可以實現遠程運維等功能。

遠程終端單元（RTU）是工業自動化、SCADA系統和物聯網（IoT）應用中的核心設備，部署在遠程或惡劣的現場環境中，負責數據采集、本地控制以及與主控中心通信。

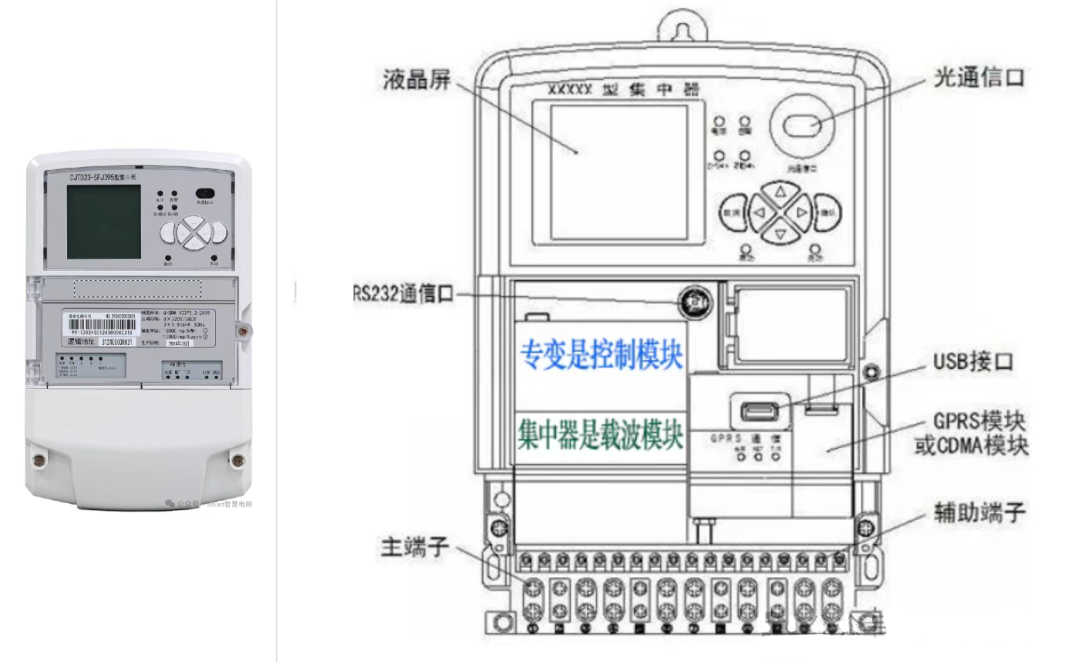

10. 集中器&專變終端

集中器通常部署在配電臺區（如變壓器附近），作為區域性的數據匯聚中心。它向下連接多個不同類型的采集終端（主要是電能表、有時也包括終端本身），向上與用采主站系統通信。

下行通信主要是電力線載波、RS485、CAN（22版以后才有）；向上采用GPRS/3G/4G/5G無線公網、光纖以太網、230MHz無線專網。提供RS-232、USB、紅外或藍牙等本地維護接口。

支持DL/T 645-97、DL/T 645-07、DL/T 698.45、Q/GDW 1376.1（主站與集中器通信協議，處于快要淘汰狀態）、1376.2（集中器與本地模塊通信協議）、1376.3（集中器與遠程模塊通信協議）。
