別再為10kV開閉所設置發愁，設置原則給你安排上！

? 10kV開閉所的功能

? 10kV開閉所的保護配置及主要設備

10kV 開閉所是由多種電氣設備組成的電力設施，其中包括 10kV 開關柜、母線、控制和保護裝置等。一般情況下，10kV 開閉所采用戶內布置方式，但也存在一些開閉所采用戶外箱式結構的情況。

（1）保護配置

10kV 環網開閉所的電源進線間隔通常不會配備任何保護裝置，這主要是因為 10kV 環網開閉所一般位于市區，供電半徑通常在 5km 以內，線路較短。如果一條 10kV 主干線路連接了 2-4 座 10kV 環網開閉所，就相當于在線路上安裝了 4-8 臺保護開關。然而，各臺保護開關之間難以在動作時間上進行配合。

一旦線路發生短路故障，故障點之前的保護開關以及變電所的出線保護開關都可能跳閘，容易導致越級跳閘現象的出現，從而無法及時隔離故障點。因此，開閉所的進線間隔宜采用負荷開關。當電源進線主干線發生短路故障時，由上一級變電所的 10kV 出線斷路器動作切除故障。對于終端型開閉所，在負荷較小的情況下，電源進線間隔可以配置熔斷器保護。

（2）環網開關柜

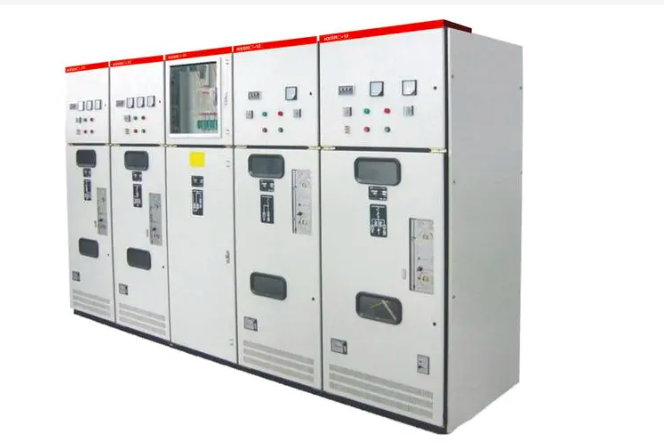

環網開關柜具有結構緊湊、體積小、安裝簡便等特點，且能夠根據實際需求進行擴展，不易受到外部環境的影響，因此在當10kV 開閉所的設計中得到了廣泛的應用。

環網開關柜由母線、負荷開關單元、變壓器保護單元、電纜線路進線或出線單元、計量單元等部分構成，可分為戶內型和戶外型兩種。典型的環網開關柜是三回路單元，由兩條線路、負荷開關單元和變壓器保護單元組成；也可以根據實際需要由多個回路單元組成。

在線路和負荷開關單元中，負荷開關通常可選用空氣、六氟化硫（SF6）、真空負荷開關等類型。其中，空氣式負荷開關的技術性能相對較低，目前已基本不被采用。真空負荷開關是在真空斷路器的基礎上開發的，具有較高的技術性能和可靠性，且開關觸頭無需維護，目前已被廣泛應用。SF6 負荷開關采用滅弧性能優良的 SF6 氣體作為開關的滅弧介質，其額定峰值耐受電流可達 50kA。SF6 負荷開關環網柜具有結構緊湊、配置靈活、安裝方便、占地面積小等優點，大大節省了開閉所的用地和空間，已成為10 kV開閉所的主要設備之一。

? 10kV開閉所的設置原則

配電網是向社會各界供電的重要網絡，其穩定性和可靠性直接關系到用戶的用電體驗和生產生活。10kV 開閉所作為配電網的關鍵節點，可以對配電網進行有效的控制和管理，實現電力的靈活調度和分配。通過合理設置 10kV 開閉所，可以更好地保障重要用戶的電力供應，提高供電的可靠性和穩定性。

在大型住宅小區中，居民對電力的需求較大，尤其是在夏季和冬季等用電高峰期。10kV 開閉所可以為小區提供穩定的電力供應，確保居民的日常生活不受影響。同時，對于高層建筑區來說，電力負荷較大，對供電的可靠性要求較高。10kV 開閉所的設置可以滿足高層建筑的用電需求，保障電力設備的正常運行。

商業中心區通常有大量的商業設施和辦公場所，對電力的依賴性較強。10kV 開閉所能夠為商業中心區提供可靠的電力支持，確保商業活動的順利進行。而在工業園區，企業的生產過程對電力供應的穩定性和質量有很高的要求。10kV 開閉所的存在可以滿足工業園區的用電需求，保證企業的正常生產。

此外，10kV 開閉所的設置還可以提高配電網的運行效率。

由于 10kV 開閉所內的中壓設備對環境有較高的要求，為了方便進行管理和維護工作，10kV 開閉所應該設置在通道通暢、便于巡視檢修以及電纜進出方便的位置。通常情況下，10kV 開閉所適宜設置在獨立的建筑物中，或者附設在建筑物一樓的裙房中，而避免設置在大樓的地下室內。與室內的開閉所相比，室外環網柜或電纜分接箱具有一些明顯的優勢，例如體積更小、占地面積更小、設置更加靈活等。

? 10kV開閉所的電氣主接線

（1）10kV 開閉所的電氣主接線方式主要包括單母線接線、單母線分段接線以及雙母線接線。對于沒有重要負荷的開閉所，通常可以選擇單母線接線，配置兩路電源進線。這兩路進線可以連接到不同的變電所或者同一變電所的不同母線，同時可以設置 6 到 10 路的出線。這種接線方式具有簡單明了、投資較少、運行維護方便等優點。

然而，對于為重要用戶提供雙電源且對供電可靠性要求較高的開閉所，應采用單母線分段接線。這種接線方式有兩路進線，每段母線各自連接一路進線，重要用戶可以從兩段母線分別接出饋線。當某一段母線發生故障或需要檢修時，另一段母線能夠繼續提供正常供電，確保重要用戶的電力供應不中斷。

（2）10kV 開閉所根據其在電網中的功能，可以分為環網型和終端型。環網型開閉所的每段母線通常有 2 路電源進線間隔，其余則為出線間隔。它的主要作用是進行功率交換和線路分段，以便在城網中實現運行方式的調整。

環網型開閉所常常采用“手拉手"的方式進行環網，這使得開閉所的用戶或分支線具有較高的供電可靠性。環網型開閉所還可以進一步分為單母線接線和雙母線接線（如圖 1 所示）兩種類型。

其中，單環運行的開閉所采用單母線接線方式，而雙環運行的開閉所則采用雙母線接線方式。終端型開閉所每段母線一般只有一路電源進線間隔，其他為出線間隔，其主要功能是向周邊用戶及公用變壓器提供電源。終端型開閉所又可分為單母線接線、雙母線接線(見圖2)和單母線分段接線三種。

終端型開閉所的每段母線一般只有一個電源進線間隔，其余均為出線間隔。它的主要功能是為周邊用戶和公用變壓器提供電源。終端型開閉所也可以分為單母線接線、雙母線接線（如圖 2 所示）和單母線分段接線三種類型。

? 10kV開閉所電氣主接線設計需注意的事項

（1）當 10kV 開閉所接入系統時，需要考慮其供電的配電線路是否能夠承受接入開閉所后增加的負荷。對于終端型開閉所的供電配電線路，在接入 10kV 開閉所后，配電變壓器的總?cè)萘恳话銘?yīng)控制在 10000-15000kV·A 范圍內。

（2）10kV 開閉所的最終建設規模需要綜合考慮 10kV 配電網的規劃、用戶以及負荷增長情況、電網結構等多種因素。通常情況下，10kV 開閉所的規模如下：每座 10kV 開閉所內部設置 1 到 2 段 10kV 母線。

每段 10kV 母線所連接的配電變壓器總?cè)萘坎灰顺^ 5000kV-A。同時，進出線回路也不宜多于 8 回；對于總?cè)萘看笥?5000kV·A 的大用戶，宜直接從 10kV 主干電纜接入該用戶，或采用 10kV 專線供電的方式。

（3）10kV 開閉所主接線應盡量簡潔，同時要滿足可靠性、靈活性、經濟性等多方面的要求。當開關或母線出現故障以及進行母線檢修時，能夠輕松地停運開關、母線等設備，而不會對 10kV 配電網的運行和對用戶的供電產生影響。在擴建時，可以便捷地從初期接線過渡到最終接線，在不影響連續供電或盡量縮短停電時間的前提下，投入新的間隔。
