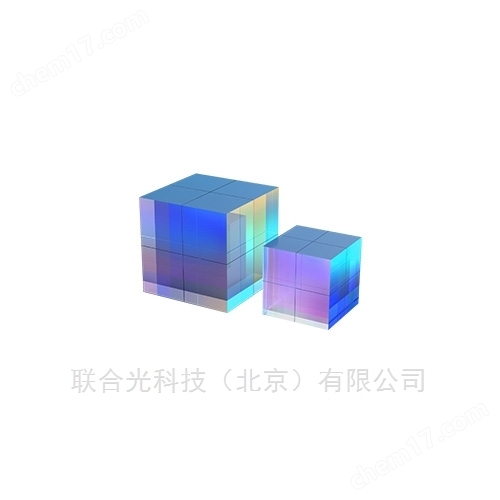

立方基準棱鏡(又稱直角棱鏡或分光棱鏡)是由兩個相互垂直的直角棱鏡膠合而成的立方體光學元件，其核心功能是通過內部全反射或透射，精確改變光路方向(90°或180°)并保持光軸一致性。在光學測量(如干涉儀、激光跟蹤儀)與精密對準(如光刻機、望遠鏡裝調)系統中，它是實現納米級定位精度的“基準標尺”。
一、光路控制：90°轉向與光軸穩定
立方基準棱鏡較基礎的功能是將入射光束垂直反射(90°轉向)或反向傳輸(180°返回)。例如，在邁克爾遜干涉儀中，立方棱鏡將參考光路與測量光路以90°夾角分開，確保兩束光的光程差可精確測量；在激光跟蹤儀中，棱鏡將發射的激光束反射至目標靶鏡，再原路返回接收器，通過測量光程變化計算目標位置(精度可達±1μm)。其優勢在于光軸轉向后方向嚴格垂直(誤差≤0.5"，即約2.5×10??弧度)，且無像差畸變(相比平面反射鏡，立方棱鏡的多次反射不會引入額外像差)。
二、基準定位：精密對準的“黃金標準”
在光學系統裝調(如顯微鏡物鏡與目鏡的同軸對準)或精密機械加工(如芯片光刻機的掩模臺與晶圓臺對準)中，立方棱鏡可作為絕對基準——其幾何結構的直角精度(通常≤1"，即約4.8×10??弧度)遠高于普通機械加工件(普通直角誤差約5'-10')。例如，光刻機通過立方棱鏡反射的參考光束與工作臺的實際位置對比，實時調整掩模與晶圓的相對位移(精度達±0.1nm)，確保芯片圖案的納米級對準。此外，其全反射特性(內部反射率>99.9%)避免了平面鏡鍍膜老化導致的反射率衰減問題，長期使用仍能保持穩定的光強。
三、多光束分合：擴展測量維度
部分立方棱鏡通過特殊膠合工藝(如半反半透鏡片集成)可實現光束分合——將一束入射光按比例分為透射光與反射光(如50:50分光比)，分別用于不同測量通道(如同時檢測工件的輪廓與表面缺陷)。這種設計在三維輪廓測量儀中尤為常見，通過多個立方棱鏡組合，可同步獲取多個角度的光路信息，提升測量效率與精度。
立方基準棱鏡以“絕對直角”與“光軸一致性”為核心優勢，是光學測量與對準系統中關鍵的“精度基石”，為制造與精密科學實驗提供了可靠的基準保障。
