鍋爐蒸汽計量表廠家價格—江蘇天罡儀表有限公司
概述
渦街流量計是目前上主要流量儀表產品之一，廣泛地用于石油、化工、冶金等行業和市政建設，環保工程。實施對液體、氣體、飽和蒸汽和過熱蒸汽的流量計量、檢測和控制。
鍋爐蒸汽計量表廠家價格特點
1、結構簡化、可靠耐用
2、抗污能力強
3、采用硬件組態
4、易操作、易維護
5、具抗震能力
6、互換性強
三、 工作原理
渦街流量計的基本原理是卡門渦街現象，旋渦在柱體的兩側交替產生，在柱體下游形成渦街。旋渦分離的頻率與流速成正比，與柱體的寬度成反比，可以用下式表示：
f=S t×υ／d 公式(1)
式中：
f：旋渦分離頻率
St:無量綱常數（斯特勞哈爾）
υ：柱體側面的流速
d：柱體的迎流面寬度
通過測量旋渦的分離頻率便可測出流體流速和瞬時流量。斯特勞哈爾數St是可通過實驗確定的無量綱常數。斯特勞哈爾數St與雷諾數Re函數關系中的線性部分，即是渦街流量計的線性測量范圍，檢測出頻率f即可求得管內流體的流速，再由流速求出體積流量。一段時間內輸出的脈沖數與流體的體積之比（流過單位體積流體對應的脈沖數）稱儀表系數（K系數）。
K= N / Q 公式(2)
式中：K:儀表系數（脈沖／米³）
N:脈沖數
Q:流體體積（米³）
用于測量流量的旋渦分離頻率隨流速而變化，不受流體密度和粘度的影響。伴隨旋渦分離而產生的局部壓力脈動由壓電力敏探頭檢測出來，并在檢測電路中被轉換成與旋渦頻率相對應的脈沖信號。信號變換器將此脈沖信號變換成4～20mA的標準電流信號輸出。
四、 主要技術數據
公稱口徑：15～3000mm
精度等級：±1%
重復性：±0.3%
適用介質：氣體、蒸汽、液體
本體材料：lCr18Ni9T1（其他材料協議供貨
壓力等級：1.6Mpa、2.5Mpa、4.OMpa(4.OMpa及其它壓力協議供貨)
介質溫度范圍：-40℃～+250c（一體型）-40℃～+350℃（分體型）
環境溫度：-20℃～+70℃ （一體型）-40℃～+70℃ （分體型）
防護等級：IP65
出線密封：M20*1.5、Gl／2、NPT1／2
供電電壓：+12VDC、+24VDC
輸出信號：模擬輸出4～20mA、脈沖輸出
顯 示：無顯示、LCD顯示
通訊協議：HART. RS485
工作環境：一般場所、防爆場所

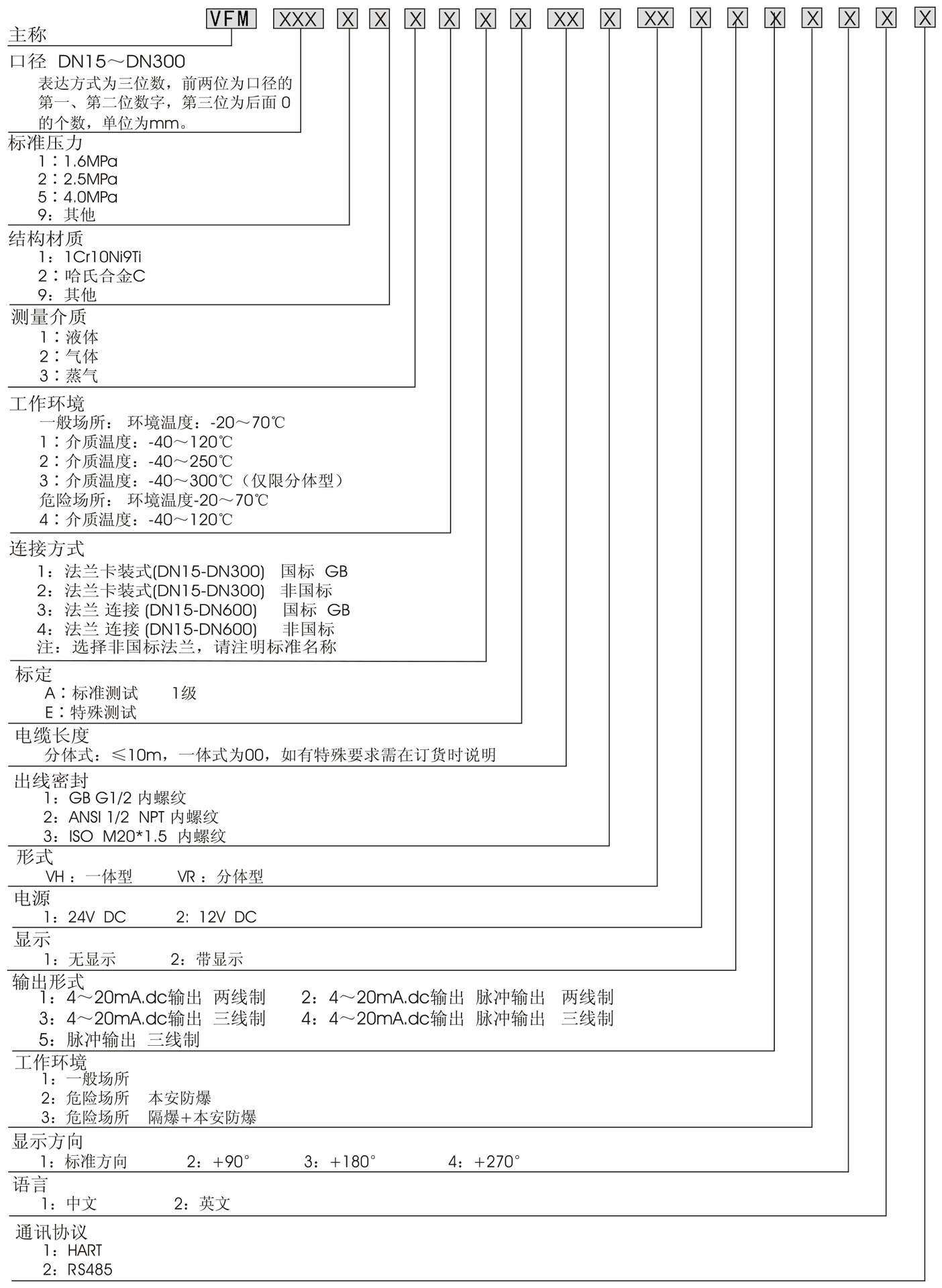

渦街流量計選型
5.1、渦街流量計選型說明
訂貨須知
渦街流量計的選型正確與否，將直接影響到儀表能否正常運行，因此設計單位和用戶首先做好以下準備工作，以保證選型合理、正確：
1．確定在管道上的具體安裝位置，找出可能影響儀表正常工作的環境因素；
2.認真核對測量流體的工藝參數如：介質、壓力、溫度、粘度等；
3.認真核對被測介質的使用流量范圍，確認流量單位，尤其應根據工藝設計資料確認使用的小流量信并存此基礎卜計算儀表口徑
4.確定產品安裝位置，保證有必要的直管長度，盡量安裝在環境較好的地點；
5.認真填寫訂貨咨詢單。
